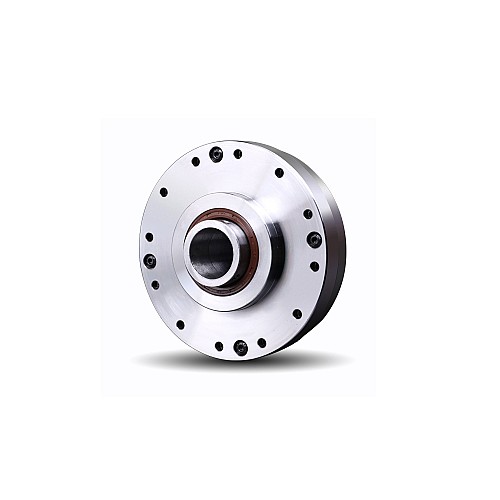

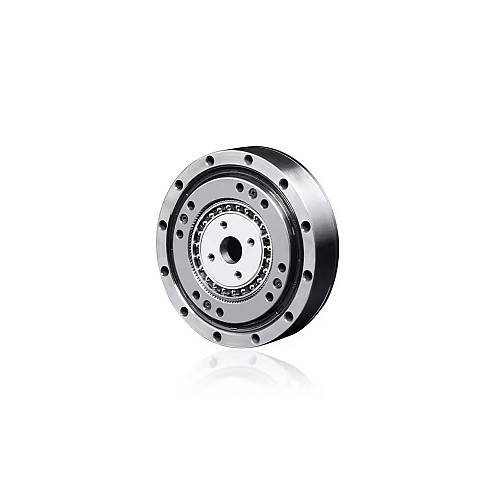

Редуктор серии HHD Harmonic Drive Φ80 мм, передаточное отношение 100:1, люфт 20 угловых секунд, входной диаметр 8 мм

Этот волновой редуктор имеет передаточное отношение 100, размер рамы Φ80 мм, диаметр входного вала 8 мм и максимальный люфт 20 арксек.
В редукторах серии HHD используется сверхтонкая конструкция гибкого шлица с полым фланцем, что сокращает осевую длину примерно на 50% без изменения эксплуатационных характеристик изделия. Выходной вал оснащен высокожёстким перекрёстным роликовым подшипником.
Эта серия отличается сверхплоской конструкцией, малым весом и компактностью, что позволяет широко использовать ее в человекоподобных роботах, металлических станках, медицинском оборудовании, средствах связи и т. д.

Ключевые особенности

• Коаксиальный вход и выход
• Высокий крутящий момент и высокая жесткость
• Превосходная точность позиционирования и вращения
• Компактная и простая конструкция с малым или нулевым люфтом, непосредственное соединение с двигателем и простота установки
• Ультратонкая конструкция полого фланца с высокожесткими перекрестными роликовыми подшипниками, установленными на выходной стороне

Технические характеристики коробки передач

• Номер детали: HHD-17-100-I-D8
• Тип редуктора: гармонический редуктор
• Материал шестерни: легированная сталь
• Передаточное отношение: 100:1
• Зазор при отсутствии нагрузки: <=20 арксек
• Номинальный крутящий момент (входная скорость 2000 об/мин): 16,00 Нм (2265,79 унций-дюйм)
• Допустимый крутящий момент: 71,00 Нм (10054,43 унций-дюйм)
• Пиковый крутящий момент при запуске-остановке: 37,00 Нм (5239,63 унций-дюйм)
• Максимально допустимая скорость на входе: 7300 об/мин
• Допустимая средняя скорость на входе: 3500 об/мин
• Срок службы: 10000 часов

Физические характеристики

• Размер рамы: Φ80 мм
• Длина коробки передач: 18,5 мм
• Тип входного вала: шпоночный
• Диаметр входного вала: Φ8 мм

Рабочая среда (Tj = 25℃/77℉)

• Температура окружающей среды: 0-40℃
• Отсутствие брызг воды или масла
• Не подвергать воздействию едких и взрывоопасных газов.
• Никакой пыли, например металлического порошка.
