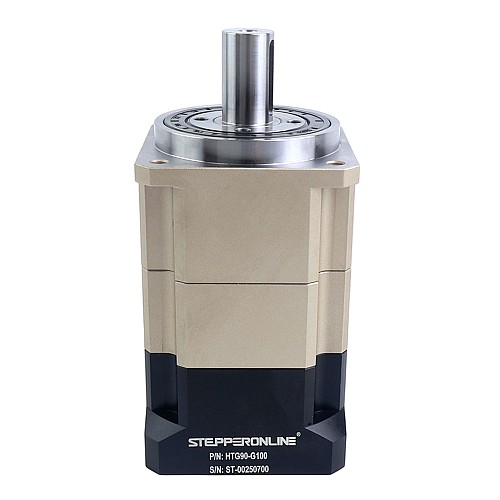

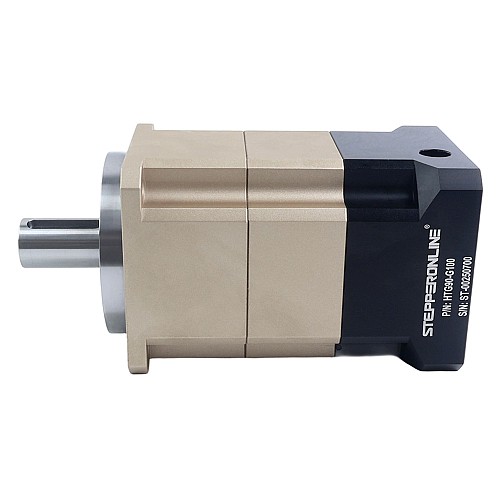

Планетарный редуктор серии HTG 90 мм 100:1 с косозубым зазором 5 угловых минут для серводвигателей IP65

0 отзывов - Написать отзыв

руб.13737

5 + руб.13233

10 + руб.12764

50 + руб.12328

100 + руб.11920

В наличии: 10000
Модель: HTG90-G100
Вес брутто: 5.64kg
Сертифицировано: ISO, CE, REACH

Products Sold: 2

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Планетарный редуктор серии HTG с косозубым зацеплением имеет передаточное отношение 100:1 и люфт 5 армин Он разработан для серводвигателей размером 80 мм и диаметром вала 19 мм, совместим с серводвигателями 80/90 мм. Он обеспечивает стабильную передачу, низкий уровень шума, прецизионную конструкцию косозубого зацепления, высокую удельную мощность, повышенную грузоподъемность и эффективную передачу крутящего момента.
Идеально подходит для высокоскоростных/высококрутящего момента: автомобильные трансмиссии, трансмиссии тяжелых грузовиков, аэрокосмические системы и другие промышленные применения с высокими требованиями.

Технические характеристики коробки передач

Номер детали: HTG90-G100
Тип редуктора: планетарный, косозубый
Материал шестерни: легированная сталь
Передаточное отношение: 100:1
Эффективность: 97%
Зазор при отсутствии нагрузки: <=5 армин
Номинальная входная скорость: 3000 об/мин
Максимальная входная скорость: 6000 об/мин
Максимально допустимый крутящий момент: 76 Нм (672,66 фунт-дюйм)
Допустимый крутящий момент: 152 Нм (1345,31 фунт-дюйм)
Максимальная осевая нагрузка вала: 1300 Н
Максимальная радиальная нагрузка на вал: 3250 Н
Степень водонепроницаемости: IP65
Срок службы: 20000 часов

Физические характеристики

Размер оправы: 90 x 90 мм
Длина коробки передач: 141 мм

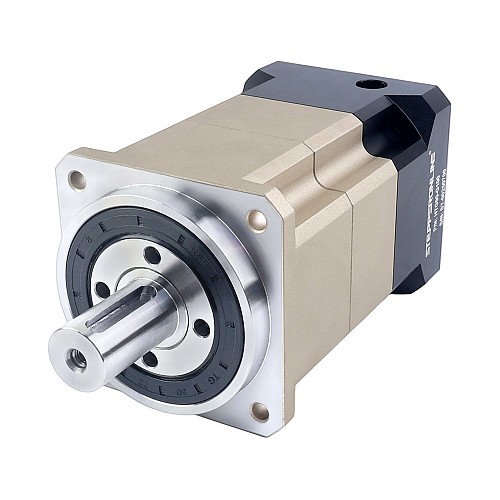

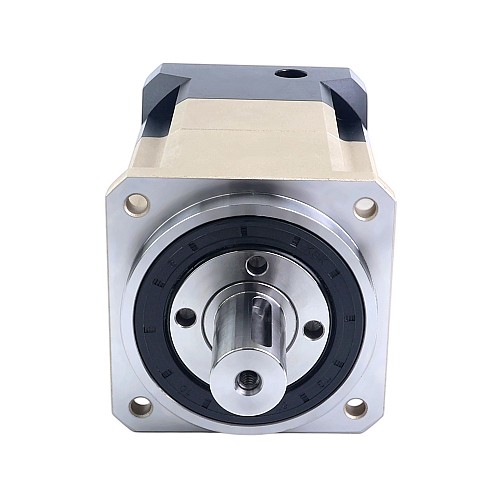

Диаметр выходного вала: Φ22 мм
Длина выходного вала: 48 мм
Тип выходного вала: шпоночный

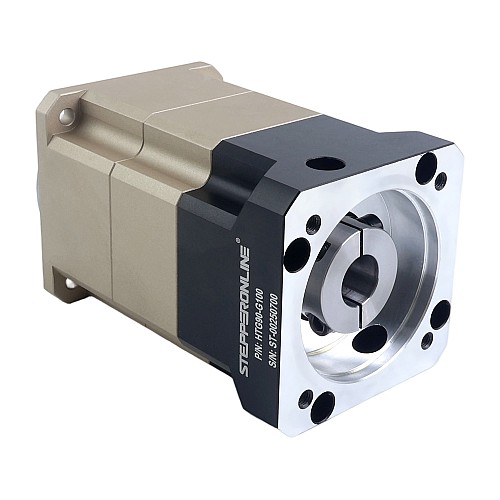

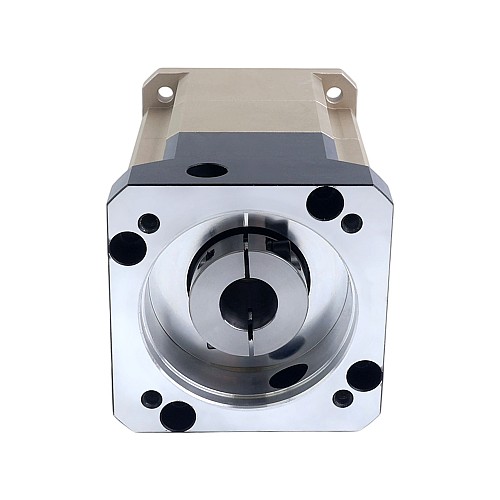

Диаметр входного вала: Φ19 мм
Длина входного вала: макс. 44 мм

Физические характеристики
Диаметр входного вала (мм)	19
Диаметр выходного вала (мм)	22
Длина входного вала (мм)	44
Длина выходного вала (мм)	48
Длина коробки передач (мм)	141
Зазор при отсутствии нагрузки	<=5 армин
Материал шестерни	Легированная сталь
Метод инвентаризации	Выделенный инвентарь
Передаточное отношение	100
Размер рамы (мм)	90 х 90
Серия продуктов	HTG
Соответствие размера двигателя	Серводвигатель Frame 80
Тип выхоDного вала	Шпоночный паз
Тип коробки передач	Винтовой планетарный
