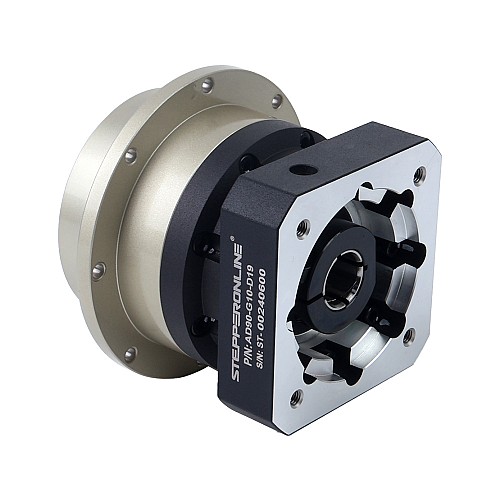

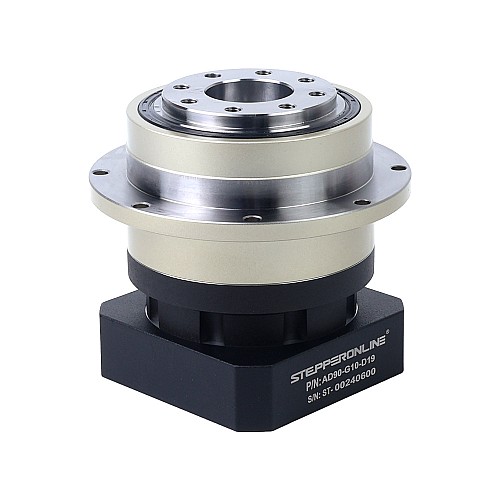

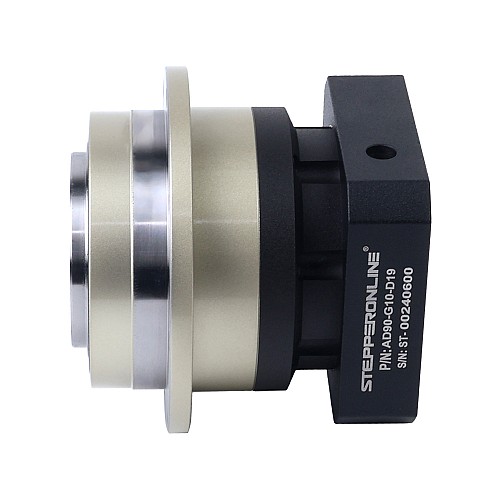

Планетарный редуктор серии AD 90 мм 10:1 с косозубым зазором 3 угл. мин. для серводвигателей IP65

0 отзывов - Написать отзыв

руб.0

В наличии: 1
Модель: AD90-G10-D19
Вес брутто: 3.65kg
Сертифицировано: ISO, CE, REACH

Количество

Купить

Вопрос

В избранное Сравнить

Минимальное количество для заказа: 999

Выберите местный склад, получите больше преимуществ!

Клиентам из России рекомендуется в первую очередь использовать локальный склад в России, так как это обеспечивает более быструю доставку, удобное послепродажное обслуживание и позволяет избежать таможенного оформления, экономя время и средства.
Клиенты из всех стран также могут выбрать склад в Китае.

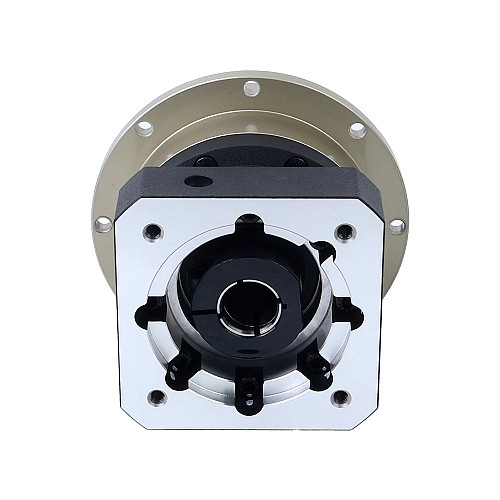

Этот цилиндрический планетарный редуктор имеет передаточное отношение 10:1 и люфт 3 угловых минуты. Он предназначен для серводвигателей размером 80 мм и диаметром входного вала 19 мм и оснащен фланцем для легкого прямого подключения двигателя к выходу.
Этот редуктор разработан для работы в суровых условиях и обладает высокой степенью защиты IP65. Он оснащен косозубой передачей, обеспечивающей плавную и бесшумную работу, высокий крутящий момент и точность. Кроме того, конструкция обеспечивает высокую грузоподъемность для применения в сложных условиях, таких как автоматизированные производственные линии, упаковочные машины, текстильные станки и т. д.

Технические характеристики коробки передач

Номер детали: AD90-G10-D19
Тип редуктора: планетарный, косозубый
Материал шестерни: легированная сталь
Передаточное отношение: 10:1
Эффективность: 97%
Зазор при отсутствии нагрузки: 3 армин
Номинальная входная скорость: 3000 об/мин
Максимальная входная скорость: 6000 об/мин
Максимально допустимый крутящий момент: 50 Нм (442,54 фунт-дюйм)
Допустимый крутящий момент: 200 Нм (1770,15 фунт-дюйм)
Максимальная осевая нагрузка вала: 2850 Н
Максимальный изгибающий момент: 235 Н
Степень водонепроницаемости: IP65
Срок службы: 20000 часов

Физические характеристики

Размер оправы: 90 x 90 мм
Длина коробки передач: 109 мм

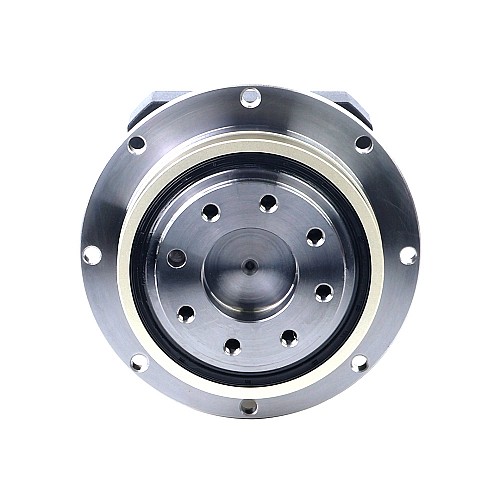

Диаметр выходного фланца: Φ63 мм
Диаметр входного вала: Φ19 мм
Длина входного вала: макс. 45 мм

Физические характеристики
Диаметр входного вала (мм)	19
Длина входного вала (мм)	45
Длина коробки передач (мм)	109
Зазор при отсутствии нагрузки	3 армин
Материал шестерни	Легированная сталь
Метод инвентаризации	Выделенный инвентарь
Передаточное отношение	10
Размер рамы (мм)	90 x 90
Серия продуктов	AD
Соответствие размера двигателя	Серводвигатель Frame 80
Тип коробки передач	Винтовой планетарный
