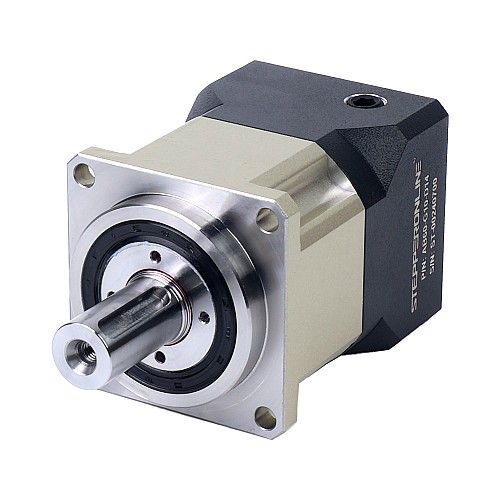

Планетарный редуктор серии AB 60 мм 10:1 с косозубым зазором 5 угловых минут для серводвигателей IP65

Размер редуктора составляет 60 x 60 мм, а диаметр входного вала — 14 мм. Этот планетарный редуктор серии AB имеет передаточное отношение 10:1 и люфт 5 угловых минут. Он предназначен для серводвигателей размером 60 мм и диаметром вала 14 мм.
Этот редуктор разработан для работы в суровых условиях и обладает высокой степенью защиты IP65. Он оснащен косозубой передачей, обеспечивающей плавную и бесшумную работу, высокий крутящий момент и точность. Кроме того, конструкция обеспечивает высокую грузоподъемность для применения в сложных условиях, таких как автоматизированные производственные линии, упаковочные машины, текстильные станки и т. д.

Технические характеристики коробки передач

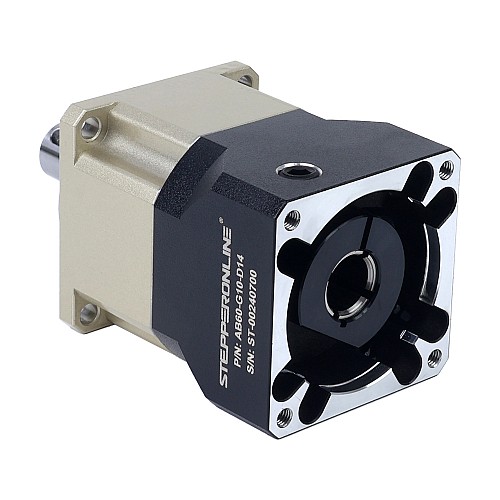

• Номер детали: AB60-G10-D14
• Тип редуктора: планетарный, косозубый
• Материал шестерни: легированная сталь
• Передаточное отношение: 10:1
• Эффективность: 95%
• Люфт на холостом ходу: 5 угловых минут
• Номинальная входная скорость: 3000 об/мин
• Максимальная входная скорость: 6000 об/мин
• Максимально допустимый крутящий момент: 36 Нм (318,63 фунт-дюйм)
• Допустимый крутящий момент: 108 Нм (955,88 фунт-дюйм)
• Максимальная осевая нагрузка вала: 765 Н
• Максимальная радиальная нагрузка на вал: 1530 Н
• Степень водонепроницаемости: IP65
• Срок службы: 20000 часов

Физические характеристики

• Размер оправы: 60 x 60 мм
• Длина коробки передач: 78 мм

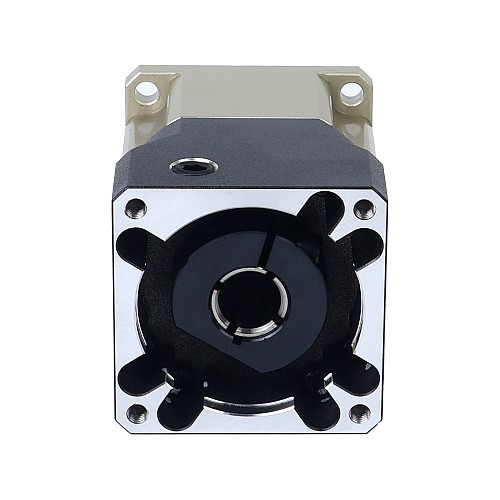

• Диаметр входного вала: Φ14 мм
• Длина входного вала: макс. 33 мм

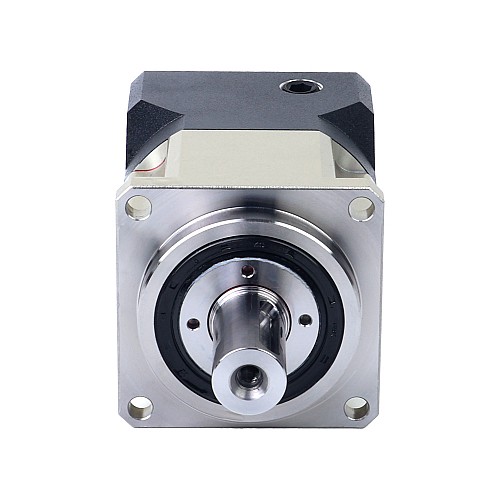

• Диаметр выходного вала: Φ16 мм
• Длина выходного вала: 37 мм
• Тип выходного вала: шпоночный
