Nema 14 униполярный 1,8 градуса 10 Н·см (14,16 унций·дюйм) 0,4 А 35x35x34 мм 6 проводов

0 отзывов - Написать отзыв

руб.712

5 + руб.679

10 + руб.648

50 + руб.621

100 + руб.595

В наличии: 10000
Модель: 14HS13-0406S
Вес брутто: 0.23kg
Сертифицировано: ISO, CE, UKCA, RoHS

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

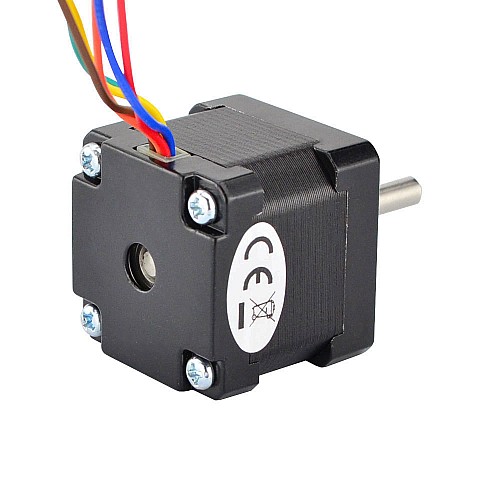

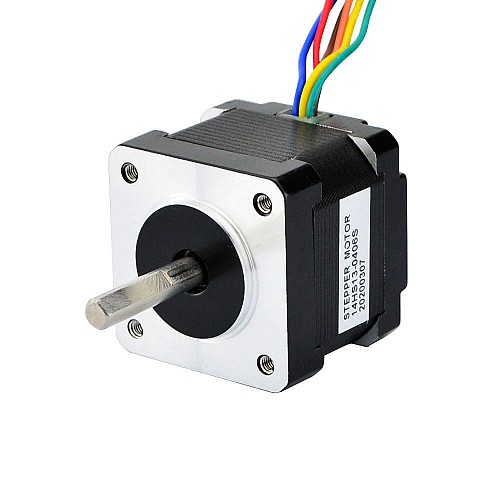

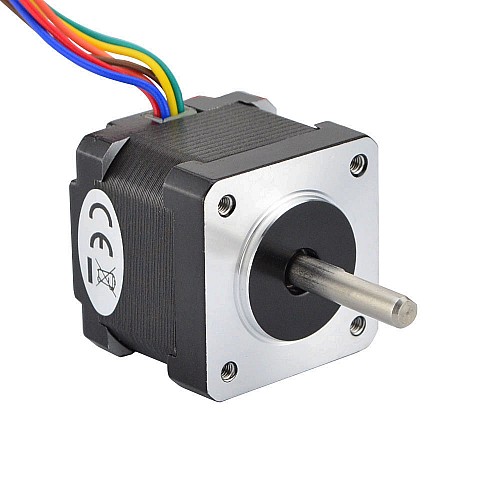

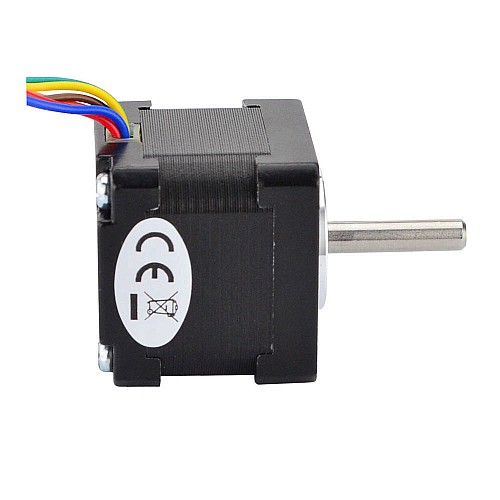

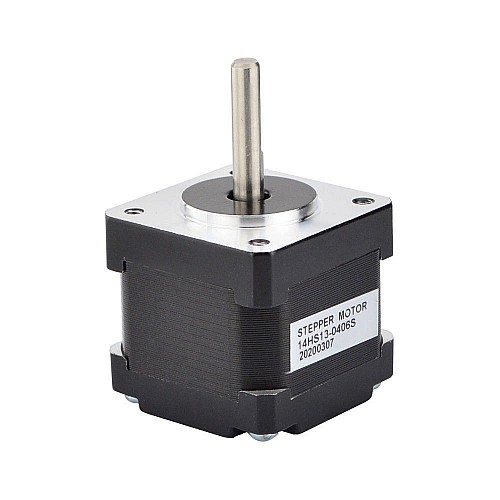

Этот униполярный шаговый двигатель Nema 14 с углом шага 1,8 градуса и размерами 35x35x34 мм имеет 6 проводов, каждая фаза потребляет 0,4 А при 10 В и крутящий момент 10 Н·см (14,2 унций-дюйма).

Электрические характеристики

Номер детали производителя: 14HS13-0406S
Тип двигателя: униполярный шаговый
Угол шага: 1,8 градуса
Удерживающий момент: 0,1 Нм (14,2 унций-дюйма)
Номинальный ток/фаза: 0,4 А
Фазовое сопротивление: 25 Ом
Индуктивность: 17 мГн±20%(1 кГц)
Класс изоляции: B 130°C[266°F]

Физические характеристики

Размер оправы: 35 x 35 мм
Длина тела: 34 мм
Диаметр вала: Φ5 мм
Длина вала: 24 мм
Длина D-образного выреза: 15 мм
Количество отведений: 6
Длина вывода: 300 мм
Вес: 170 г

Связь

Биполярное расстройство

А+	А-	B+	Б-
Красный	Желтый	Синий	Зеленый

Униполярный

А+	О+	А-	B+	О-	Б-
Красный	Коричневый	Желтый	Синий	Апельсин	Зеленый

Тип продукта
Тип продукта	Гибридный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Униполярный
Имеет ли кривая крутящего момента/тяги?	Да
Индуктивность (мГн)	17
Номинальный ток (А)	0.4
Угол шага (град.)	1.8
Удерживающий крутящий момент (унции на дюйм)	14.2
Удерживающий момент (Нсм)	10
Фазовое сопротивление (Ом)	25
Физические характеристики
Вес(г)	170
Диаметр вала (мм)	5
Длина вала (мм)	24
Длина вывода (мм)	300
Длина тела (мм)	34
Количество свинца	6
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Один вал
Размер рамы (мм)	Nema 14 (35 x 35)
Рейтинг IP	40
Серия продуктов	С
Тип выхоDного вала	D
