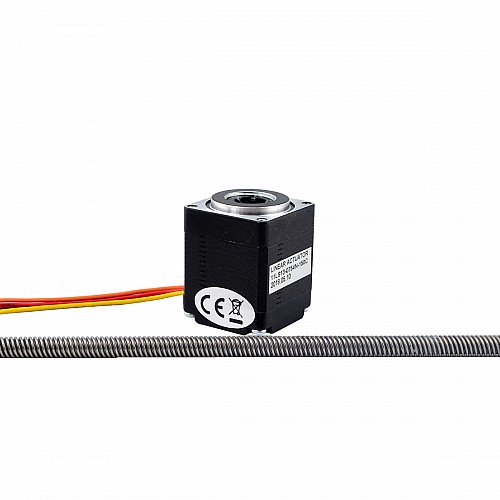

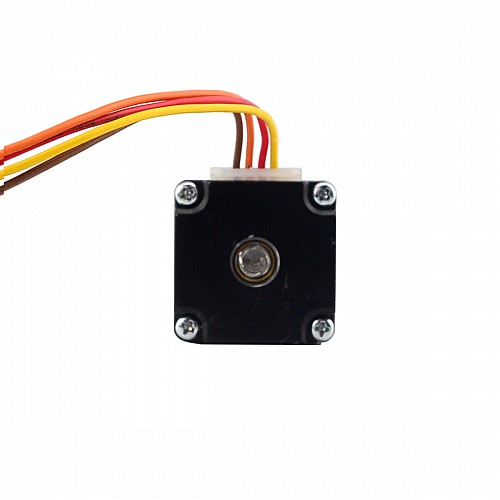

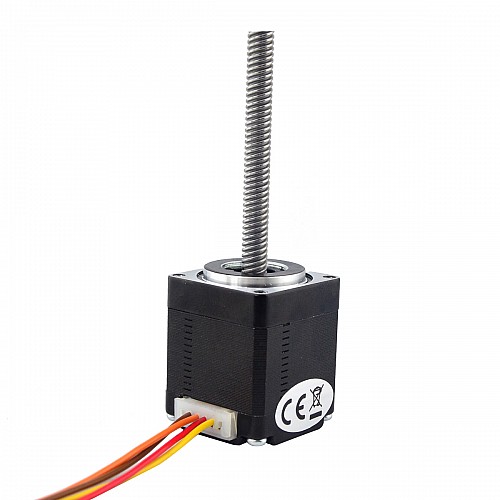

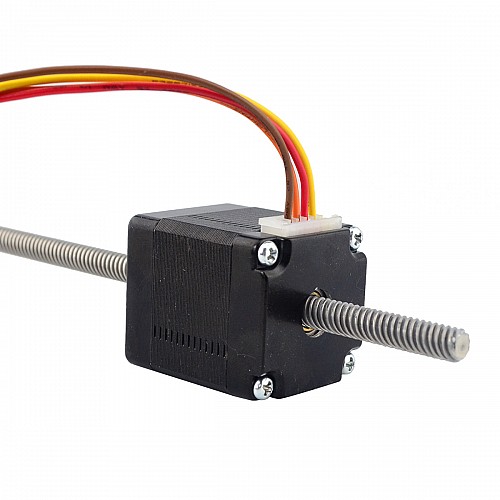

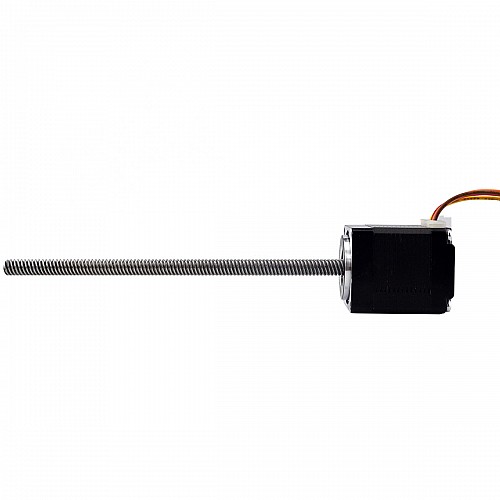

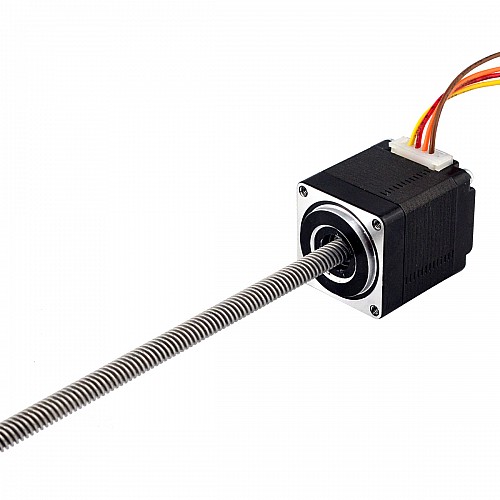

Nema 11, не закрепленный, 34 мм, вывод 0,75 А, длина 4,877 мм (0,192 дюйма), 150 мм

Снято с производства

Nema 11, не закрепленный, 34 мм, вывод 0,75 А, длина 4,877 мм (0,192 дюйма), 150 мм

1 отзывов - Написать отзыв

руб.0

В наличии: 1
Модель: 11N13S0754QE2-150RS
Вес брутто: 0.26kg
Сертифицировано: ISO, CE, RoHS

Products Sold: 116

Количество

Купить

Вопрос

В закладки В сравнение

Минимальное количество для заказа: 999

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Эта модель представляет собой экономичный линейный шаговый двигатель, который называется нефиксированным линейным приводом Nema 11. Он состоит из 34-миллиметрового шагового двигателя Nema 11 с углом поворота 1,8 градуса и током 0,75 А и линейного винта Tr5.56x4.8768 длиной 150 мм.

Электрические характеристики

Номер детали производителя: 11N13S0754QE2-150RS(11N13S0754QE-150RS)
Тип двигателя: линейный шаговый двигатель без фиксации
Угол шага: 1,8 градуса
Удерживающий момент: 0,08 Нм (11,33 унций-дюйм)
Номинальный ток/фаза: 0,75 А
Фазовое сопротивление: 3,2 Ом
Напряжение: 2,4 В
Индуктивность: 2,0 мГн ± 20% (1 кГц)

Физические характеристики

Размер оправы: 28 x 28 мм
Длина тела: 34 мм
Длина ходового винта: 150 мм (3,937 дюйма)
Диаметр ходового винта: Φ5,56 мм (0,2189 дюйма)
Шаг: 0,024384 мм (0,00096 дюйма)
Шаг/оборот: 4,8768 мм (0,192 дюйма)
Количество отведений: 4
Длина кабеля: 300 мм
Вес: 150 г

Связь

А+	А-	B+	Б-
Красный	Коричневый	Желтый	Апельсин

По ряду причин мы временно прекратили производство и продажу этого товара. Заказ невозможен. Альтернативный товар — 11N13S0754QE4-150RS .

Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	2
Номинальный ток (А)	0.75
Угол шага (град.)	1.8
Удерживающий момент (Нсм)	8
Фазовое сопротивление (Ом)	3.2
Физические характеристики
Диаметр ходового винта (мм)	5.56
Длина вывода (мм)	300
Длина тела (мм)	34
Длина ходового винта (мм)	150
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 11 (28 x 28)
Рейтинг IP	40
Тип линейного двигателя	Не-захваченный
Ход/оборот (мм)	4.877
Ход/Шаг (мм)	0.024384
