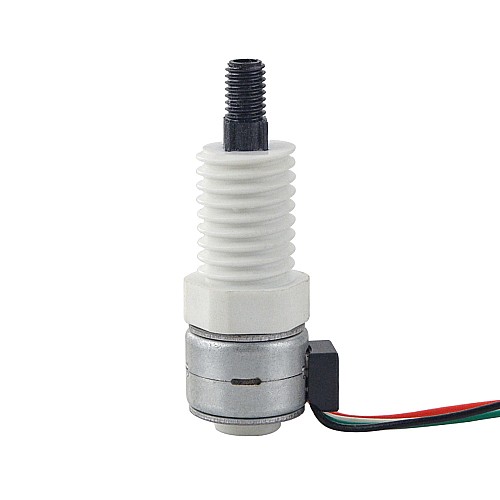

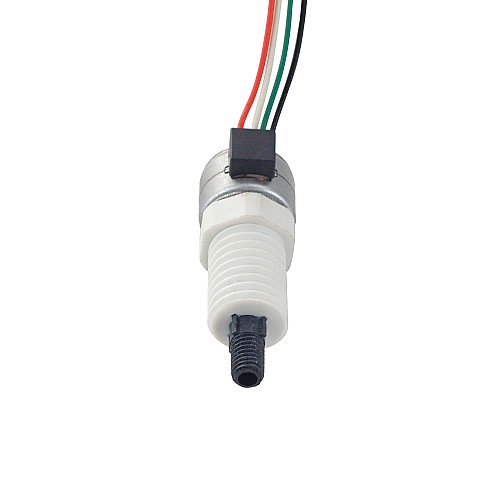

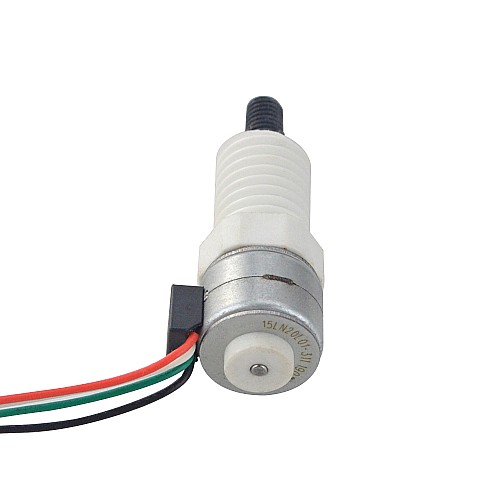

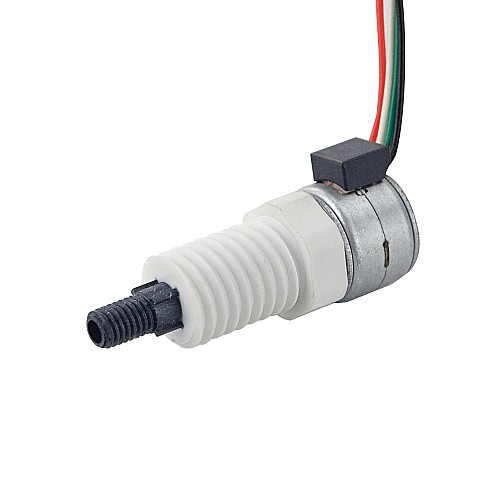

Линейный шаговый двигатель с постоянным магнитом Φ15x11,1 мм, вывод 0,167 А, ход 12 мм

0 отзывов - Написать отзыв

руб.0

В наличии: 1
Модель: 15LN20L01-311
Вес брутто: 0.06kg
Сертифицировано: ISO, CE

Количество

Купить

Вопрос

В закладки В сравнение

Минимальное количество для заказа: 999

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Электрические характеристики

Номер детали производителя: 15LN20L01-311
Тип двигателя: линейный шаговый двигатель с постоянными магнитами
Фаза: 2
Угол шага: 18 градусов
Номинальный ток/фаза: 0,167 А
Тяга: 9Н(200Гц)
Фазовое сопротивление: 30±7%Ом(20℃)
Индуктивность: 9,5 мГн±20%(1 кГц)
Степень защиты: IP30
Срок службы: 20000 циклов

Физические характеристики

Размер оправы: Φ15 мм
Длина тела: 11,1 мм
Длина хода: 12 мм (0,472 дюйма)
Диаметр ходового винта: Φ2 мм (0,079 дюйма)
Шаг/оборот: 0,4 мм (0,016 дюйма)
Шаг: 0,02 мм (0,000787 дюйма)
Количество отведений: 4
Длина вывода: 40 мм
Вес: 13,7 г

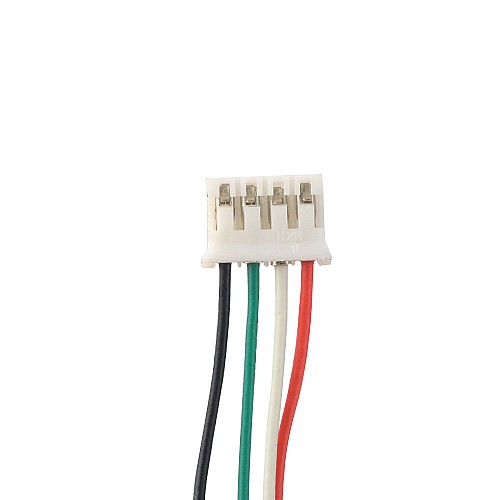

Связь

А+	А-	B+	Б-
Белый	Красный	Черный	Зеленый

Электрические характеристики
Индуктивность (мГн)	9.5
Количество фаз	2
Номинальный ток (А)	0.167
Угол шага (град.)	18
Фазовое сопротивление (Ом)	30
Физические характеристики
Диаметр ходового винта (мм)	2
Длина вывода (мм)	40
Длина тела (мм)	11.1
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Φ15
Рейтинг IP	30
Тип линейного двигателя	ПМ пленник
Ход (мм)	12
Ход/оборот (мм)	0.4
Ход/Шаг (мм)	0.02
