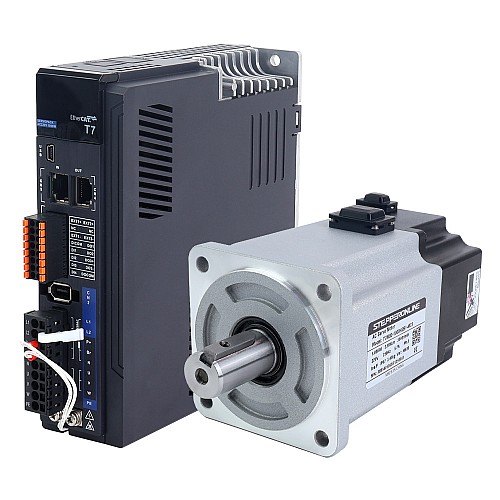

Комплект серводвигателя переменного тока серии T7 EtherCAT 1000 Вт, 3000 об/мин, 3,18 Нм, с тормозом, 23-битный энкодер, IP67

Сервоприводы серии T7 мощностью 1000 Вт, 3000 об/мин, 3,18 Нм с тормозом и 23-битным переменным током представляют собой высокопроизводительные цифровые сервоприводы переменного тока с интерфейсом EtherCAT, предназначенные для высокоточного управления положением, скоростью и крутящим моментом. Они представляют собой идеальное решение для различных применений, обнаружения и обработки неисправностей, что повышает надежность связи на больших расстояниях. Используя протоколы связи EtherCAT, соединения между ведущим устройством и ведомыми станциями могут быть реализованы с помощью только кабелей LAN.

В сочетании с богатым набором функций, таких как микросхема цифровой обработки сигналов (DSP) и интеллектуальный модуль питания (IPM) и т. д., а также с разрешением энкодера 23 бита, он может обеспечить машинам интеллектуальную производительность.

В серводвигателях используются роторы с постоянными магнитами из редкоземельных металлов неодим-железо-бор, обеспечивающие высокую плотность крутящего момента, высокие пиковые крутящие моменты, низкий уровень шума, низкий уровень нагрева и низкое потребление тока.

Встроенный высокопроизводительный тормоз позволяет серводвигателю сохранять положение вала, предотвращая нежелательное перемещение или дрейф при отключении питания. Его можно широко использовать в случаях, где предъявляются требования к надежности и безопасности, а также в вертикальных приложениях.

Комплектация

• 1 x T7-1000EC: драйвер серводвигателя переменного тока EtherCAT мощностью 1000 Вт
• 1 x T7M80-1000H2B1-M23: серводвигатель переменного тока мощностью 1000 Вт, 3000 об/мин, 3,18 Нм, с тормозом, 23-битный энкодер IP67

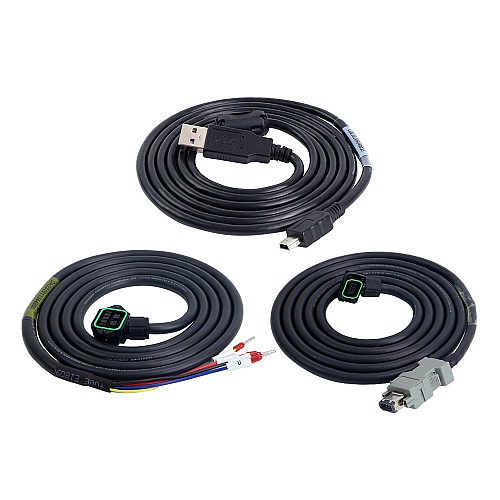

• 1 x CMBST1M5-2: кабель двигателя длиной 1,5 м с разъемом IP67
• 1 x CEST1M5-2: кабель энкодера длиной 1,5 м с разъемом IP67
• 1 x кабель отладки сервопривода

Характеристики сервопривода

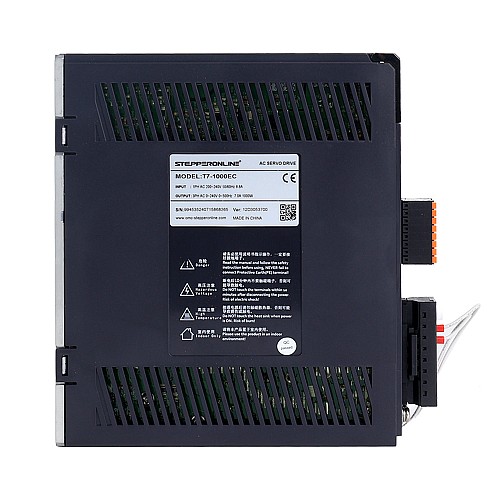

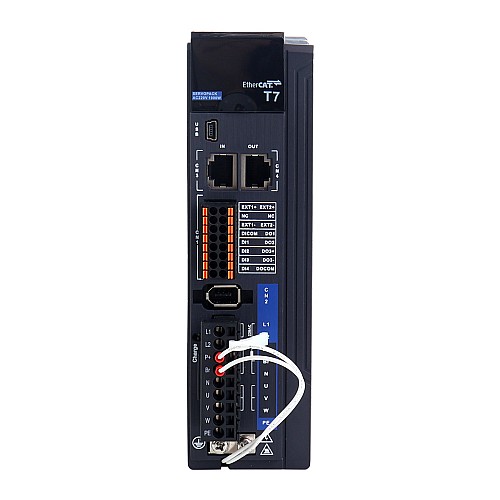

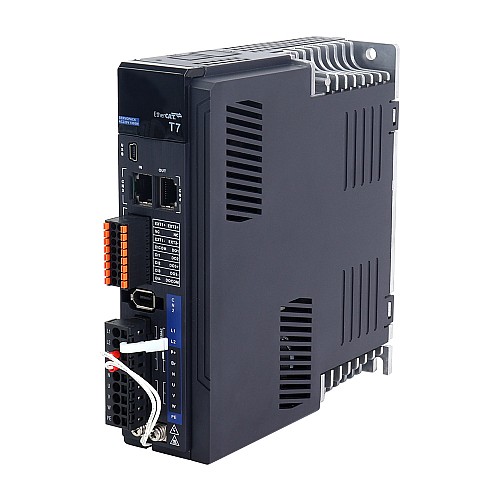

• Номер детали: T7-1000EC
• Связь EtherCAT
• Вход датчика
• 4 входа и 3 выхода
• Номинальное напряжение 220 В переменного тока, 1 фаза
• Номинальная мощность 1000 Вт
• Доступный 23-битный энкодер
• Автоматическая идентификация двигателя
• Размеры: 50*175*156 мм
• Режим управления: режим положения, режим скорости, режим крутящего момента

Характеристики серводвигателя

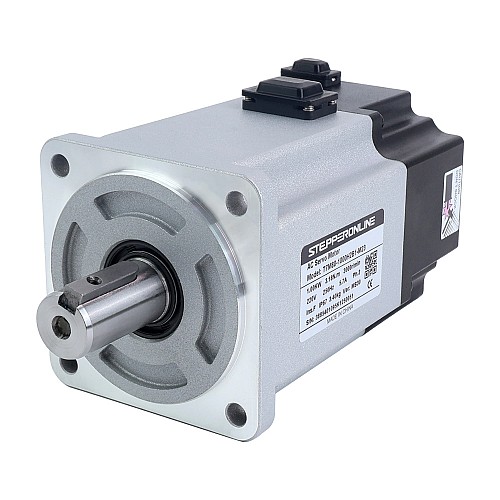

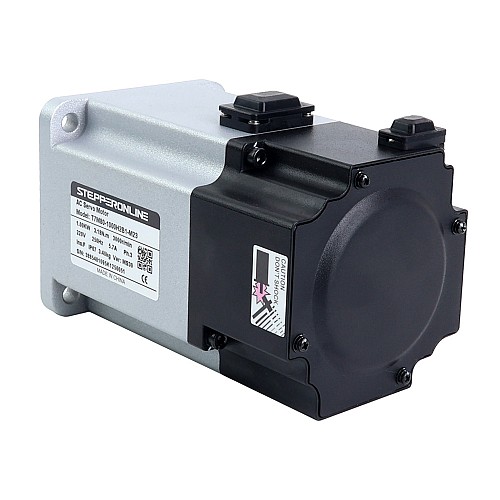

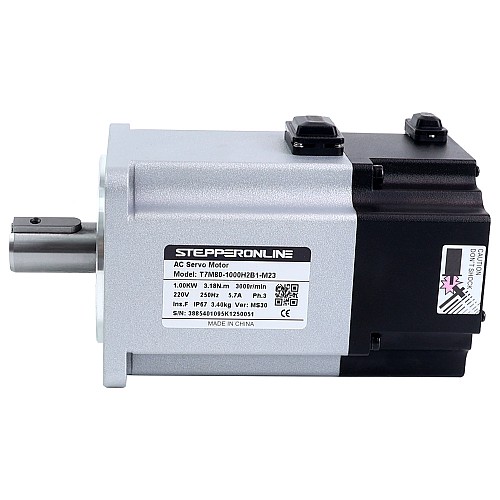

• Номер детали: T7M80-1000H2B1-M23
• Номинальное напряжение: 220 В переменного тока
• Номинальная мощность: 1000 Вт
• Номинальный крутящий момент: 3,18 Нм
• Пиковый крутящий момент: 9,54 Нм
• Номинальная скорость: 3000 об/мин
• Пиковая скорость: 5000 об/мин
• Номинальный ток: 1,08 А
• Пиковый ток: 17,7 А
• Постоянный крутящий момент: 0,56 Нм/А
• Обратная ЭДС Пост: 38,3 В/об/мин
• Сопротивление: 1,08 Ом
• Индуктивность: 5,6 мГн
• Инерция: 2,15 кг*м²*10^-4
• Полюсов: 10
• Энкодер: 23-битный магнитный энкодер
• Рейтинг IP: IP67
• Длина кабеля: 1,5 м (опционально доступны 3 м, 5 м, 10 м)
• Диаметр вала: 19 мм
• Напряжение тормоза: 24 В
• Мощность тормоза: 11,5 Вт
• Крутящий момент тормоза: ≥3,2 Н·м
• Масса: 3,4 кг
