Комплект серводвигателя переменного тока серии T7 EtherCAT 750 Вт, 3000 об/мин, 2,39 Нм, с тормозом, 23-битный энкодер, IP67

Комплект серводвигателя переменного тока серии T7 EtherCAT 750 Вт, 3000 об/мин, 2,39 Нм, с тормозом, 23-битный энкодер, IP67
Комплект серводвигателя переменного тока серии T7 EtherCAT 750 Вт, 3000 об/мин, 2,39 Нм, с тормозом, 23-битный энкодер, IP67
Комплект серводвигателя переменного тока серии T7 EtherCAT 750 Вт, 3000 об/мин, 2,39 Нм, с тормозом, 23-битный энкодер, IP67
Комплект серводвигателя переменного тока серии T7 EtherCAT 750 Вт, 3000 об/мин, 2,39 Нм, с тормозом, 23-битный энкодер, IP67
Комплект серводвигателя переменного тока серии T7 EtherCAT 750 Вт, 3000 об/мин, 2,39 Нм, с тормозом, 23-битный энкодер, IP67
Комплект серводвигателя переменного тока серии T7 EtherCAT 750 Вт, 3000 об/мин, 2,39 Нм, с тормозом, 23-битный энкодер, IP67
Комплект серводвигателя переменного тока серии T7 EtherCAT 750 Вт, 3000 об/мин, 2,39 Нм, с тормозом, 23-битный энкодер, IP67
Комплект серводвигателя переменного тока серии T7 EtherCAT 750 Вт, 3000 об/мин, 2,39 Нм, с тормозом, 23-битный энкодер, IP67
Снято с производства
Комплект серводвигателя переменного тока серии T7 EtherCAT 750 Вт, 3000 об/мин, 2,39 Нм, с тормозом, 23-битный энкодер, IP67
Комплект серводвигателя переменного тока серии T7 EtherCAT 750 Вт, 3000 об/мин, 2,39 Нм, с тормозом, 23-битный энкодер, IP67
Комплект серводвигателя переменного тока серии T7 EtherCAT 750 Вт, 3000 об/мин, 2,39 Нм, с тормозом, 23-битный энкодер, IP67
Комплект серводвигателя переменного тока серии T7 EtherCAT 750 Вт, 3000 об/мин, 2,39 Нм, с тормозом, 23-битный энкодер, IP67
Комплект серводвигателя переменного тока серии T7 EtherCAT 750 Вт, 3000 об/мин, 2,39 Нм, с тормозом, 23-битный энкодер, IP67
Комплект серводвигателя переменного тока серии T7 EtherCAT 750 Вт, 3000 об/мин, 2,39 Нм, с тормозом, 23-битный энкодер, IP67
Комплект серводвигателя переменного тока серии T7 EtherCAT 750 Вт, 3000 об/мин, 2,39 Нм, с тормозом, 23-битный энкодер, IP67
Комплект серводвигателя переменного тока серии T7 EtherCAT 750 Вт, 3000 об/мин, 2,39 Нм, с тормозом, 23-битный энкодер, IP67
Комплект серводвигателя переменного тока серии T7 EtherCAT 750 Вт, 3000 об/мин, 2,39 Нм, с тормозом, 23-битный энкодер, IP67
руб.0
  • В наличии: 1
  • Модель: T7-EC750H2B1-M23
  • Вес брутто: 4.54kg
  • Сертифицировано: ISO, CE
Products Sold: 0
Минимальное количество для заказа: 999
Выберите местный склад, получите больше преимуществ!
Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Сервоприводы серии T7 мощностью 750 Вт, 3000 об/мин, 2,39 Нм, с тормозом и 23-битным переменным током — это высокопроизводительные цифровые сервоприводы переменного тока с интерфейсом EtherCAT, предназначенные для высокоточного управления положением, скоростью и крутящим моментом. Они представляют собой идеальное решение для различных применений, обнаружения и обработки неисправностей, что повышает надежность связи на больших расстояниях. Используя протоколы связи EtherCAT, соединения между ведущим устройством и ведомыми станциями могут быть реализованы с помощью только кабелей LAN.

В сочетании с богатым набором функций, таких как микросхема цифровой обработки сигналов (DSP) и интеллектуальный модуль питания (IPM) и т. д., а также с разрешением энкодера 23 бита, он может обеспечить машинам интеллектуальную производительность.

В серводвигателях используются роторы с постоянными магнитами из редкоземельных металлов неодим-железо-бор, обеспечивающие высокую плотность крутящего момента, высокие пиковые крутящие моменты, низкий уровень шума, низкий уровень нагрева и низкое потребление тока.

Встроенный высокопроизводительный тормоз позволяет серводвигателю сохранять положение вала, предотвращая нежелательное перемещение или дрейф при отключении питания. Его можно широко использовать в случаях, где предъявляются требования к надежности и безопасности, а также в вертикальных приложениях.

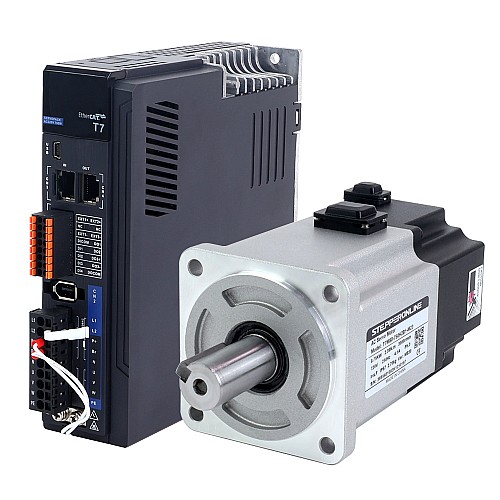

Комплектация

  • 1 x T7-750EC: драйвер серводвигателя переменного тока мощностью 750 Вт с интерфейсом EtherCAT

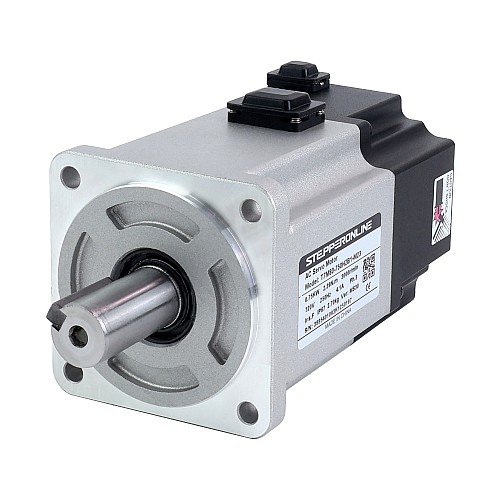

  • 1 x T7M80-750H2B1-M23: серводвигатель переменного тока мощностью 750 Вт, 3000 об/мин, 2,39 Нм, с тормозом, 23-битный энкодер IP67
  • 1 x CMBST1M5-2: кабель двигателя длиной 1,5 м с разъемом IP67
  • 1 x CEST1M5-2: кабель энкодера длиной 1,5 м с разъемом IP67
  • 1 x кабель отладки сервопривода

Характеристики сервопривода

  • Номер детали: T7-750EC
  • Связь EtherCAT
  • Вход датчика
  • 4 входа и 3 выхода
  • Номинальное напряжение 220 В переменного тока, 1 фаза
  • Номинальная мощность 750 Вт
  • Доступный 23-битный энкодер
  • Автоматическая идентификация двигателя
  • Размеры: 50*175*156 мм
  • Режим управления: режим положения, режим скорости, режим крутящего момента

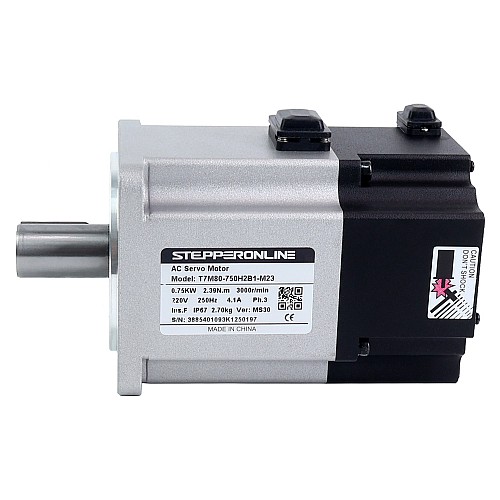

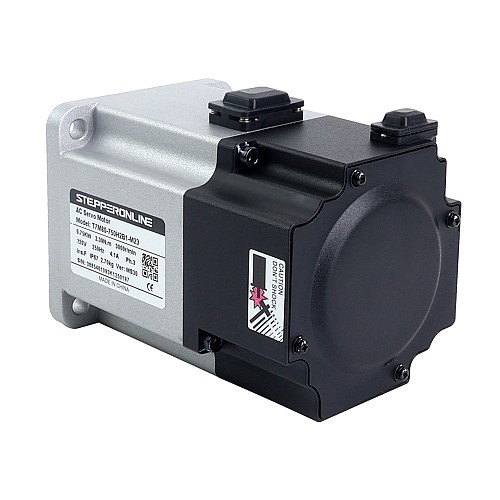

Характеристики серводвигателя

  • Номер детали: T7M80-750H2B1-M23
  • Номинальное напряжение: 220 В переменного тока
  • Номинальная мощность: 750 Вт
  • Номинальный крутящий момент: 2,39 Нм
  • Пик Крутящий момент: 7,17 Нм
  • Номинальная скорость: 3000 об/мин
  • Пиковая скорость: 5000 об/мин
  • Номинальный ток: 4,1 А
  • Пиковый ток: 13,4 А
  • Постоянная крутящего момента: 0,645 Нм/А
  • Постоянная противо-ЭДС: 39 В/тыс. об/мин
  • Сопротивление: 1,7 Ом
  • Индуктивность: 8 мГн
  • Инерция: 1,65 кг*м2*10-4
  • Полюса: 10
  • Энкодер: 23-битный магнитный энкодер
  • Степень защиты IP: IP67
  • Длина кабеля: 1,5 м (опциональные длины: 3 м, 5 м, 10 м)
  • Диаметр вала: 19 мм
  • Напряжение тормоза: 24 В
  • Мощность тормоза: 11,5 Вт
  • Крутящий момент тормоза: ≥3,2 Н·м
  • Вес: 2,7 кг
По некоторым причинам мы временно прекратили производство и продажу этого продукта. Этот продукт не может быть заказан. Альтернативный продукт — A6-EC750H2B1-M17.
Электрические характеристики
Входное напряжение (В) 220VAC
Номинальная мощность (Вт) 750
Номинальная скорость (об/мин) 3000
Номинальный крутящий момент (Нм) 2.39
Пиковая скорость (об/мин) 5000
Пиковый крутящий момент (Нм) 7.17
Разрешение кодера 23bit
Режимы управления EtherCAT
С тормозом Да
Тип кодировщика Магнитный инкрементный
Физические характеристики
Авиационная вилка или нет Нет
Диаметр вала (мм) 19
Интегрировано или нет Нет
Метод инвентаризации Выделенный инвентарь
Размер рамы (мм) 80 х 80
Рейтинг IP 67
File Size
T7M80-750H2B1-M23_Full_Datasheet.pdf 145.97KB Download
T7_Servo_Quick_Start.pdf 1.27MB Download
MotionStudio_Neutral_v1.4.10.zip 19.85MB Download
T7_Simple_Manual.pdf 741.05KB Download
T7-EC_V1.04.xml 163.14KB Download
T7_Servo_Full_Manual.pdf 16.01MB Download
