Комплект серводвигателя переменного тока серии T7 EtherCAT 400 Вт, 3000 об/мин, 1,27 Нм, 23-битный энкодер, IP67

Сервоприводы переменного тока серии T7 мощностью 400 Вт, 3000 об/мин, 1,27 Нм, 23 бит — это высокопроизводительные цифровые сервоприводы переменного тока с интерфейсом EtherCAT, предназначенные для высокоточного управления положением, скоростью и крутящим моментом. Они представляют собой идеальное решение для различных применений, обнаружения и обработки неисправностей, что делает связь на больших расстояниях более надежной. Используя протоколы связи EtherCAT, соединения между ведущим устройством и ведомыми станциями могут быть реализованы с помощью только кабелей LAN.

В сочетании с такими многочисленными функциями, как микросхема цифровой обработки сигналов (DSP) и интеллектуальный модуль питания (IPM) и т. д., а также с разрешением энкодера 23 бита, он может обеспечить машинам интеллектуальную производительность.
Серводвигатели используют роторы с постоянными магнитами из редкоземельного металла неодим-железо-бор, обеспечивая высокую плотность крутящего момента, высокие пиковые крутящие моменты, низкий уровень шума, низкий подъем температуры и низкое потребление тока.

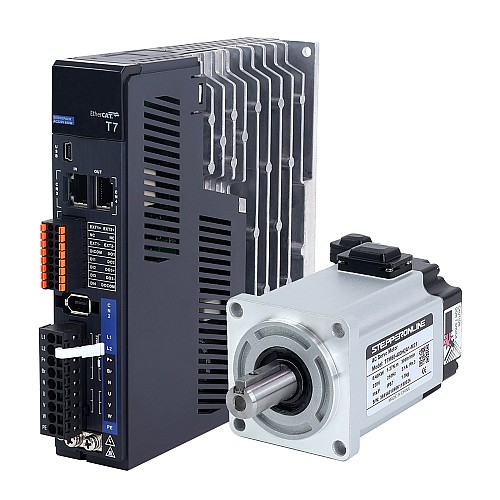

Комплектация

• 1 x T7-400EC: Драйвер серводвигателя переменного тока EtherCAT мощностью 400 Вт
• 1 x T7M60-400H2A1-M23: Серводвигатель переменного тока 400 Вт, 3000 об/мин, 1,27 Нм, 23-битный энкодер IP67
• 1 x CMST1M5-2: Кабель двигателя длиной 1,5 м с разъемом IP67
• 1 x CEST1M5-2: Кабель энкодера длиной 1,5 м с разъемом IP67
• 1 x Кабель отладки сервопривода

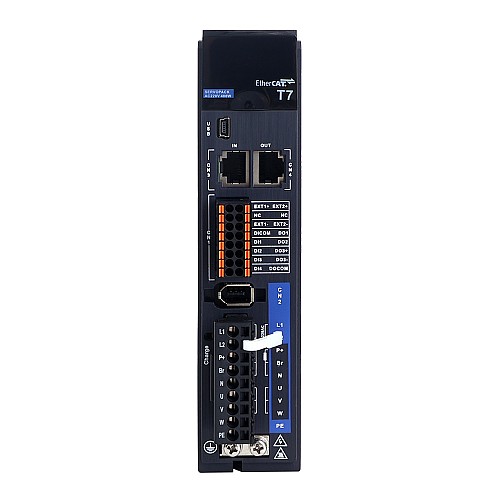

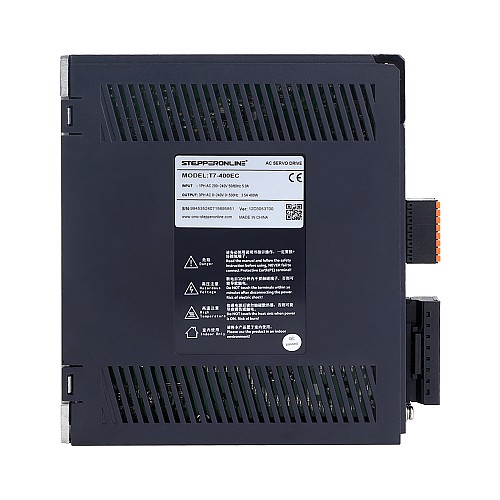

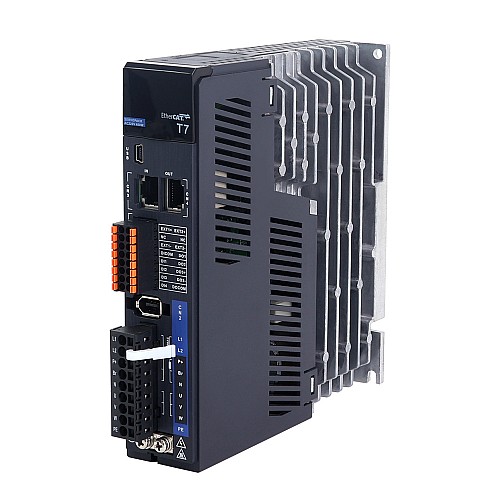

Характеристики сервопривода

• Номер детали: T7-400EC
• EtherCAT Связь
• Вход датчика
• 4 входа и 3 выхода
• Номинальное напряжение 220 В переменного тока, 1 фаза
• Номинальная мощность 400 Вт
• Доступный 23-битный энкодер
• Автоматическая идентификация двигателя
• Размеры: 40*175*156 мм
• Режим управления: режим положения, режим скорости, режим крутящего момента

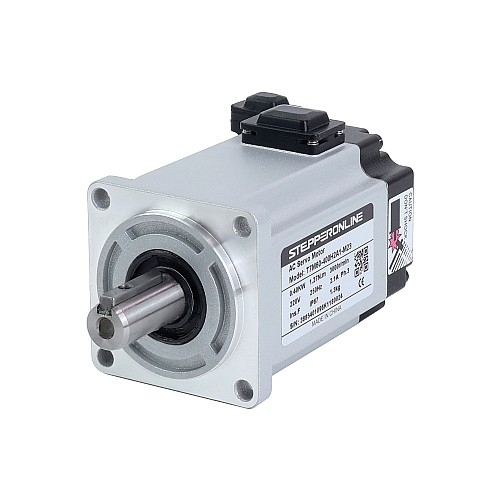

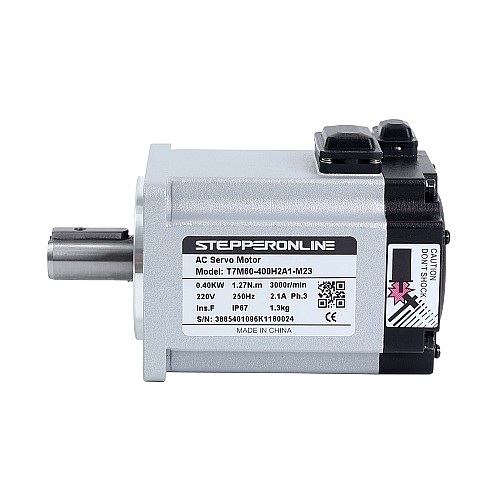

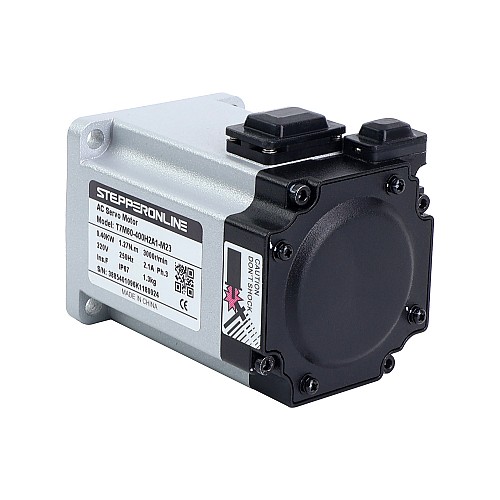

Характеристики серводвигателя

• Номер детали: T7M60-400H2A1-M23
• Номинальное напряжение: 220 В переменного тока
• Номинальная мощность: 400 Вт
• Номинальный крутящий момент: 1,27 Нм
• Пиковый крутящий момент: 3,81 Нм
• Номинальная скорость: 3000 об/мин
• Пиковая скорость: 5000 об/мин
• Номинальный ток: 2,1 А
• Пиковый ток: 6,5 А
• Постоянная крутящего момента: 0,645 Нм/А
• Постоянная противо-ЭДС: 39 В/тыс. об/мин
• Сопротивление: 5,7 Ом
• Индуктивность: 12 мГн
• Инерция: 0,56 кг*м²*10^-4
• Полюса: 10
• Энкодер: 23-битный магнитный энкодер
• Степень защиты IP: IP67
• Длина кабеля: 1,5 м (опционально возможная длина — 3 м, 5 м, 10 м)
• Диаметр вала: 14 мм
• Масса: 1,3 кг
