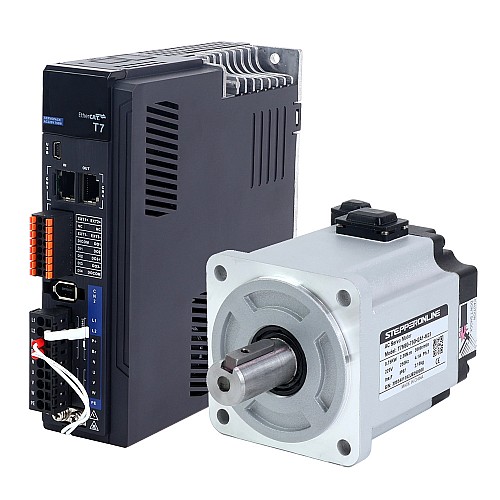

Комплект серводвигателя переменного тока серии T7 EtherCAT 750 Вт, 3000 об/мин, 2,39 Нм, 23-битный энкодер, IP67

Сервоприводы серии T7 мощностью 750 Вт, 3000 об/мин, 2,39 Нм, 23 бита переменного тока — это высокопроизводительные цифровые сервоприводы переменного тока с интерфейсом EtherCAT, предназначенные для высокоточного управления положением, скоростью и крутящим моментом. Они представляют собой идеальное решение для различных применений, обнаружения и обработки неисправностей, что делает связь на больших расстояниях более надежной. Используя протоколы связи EtherCAT, соединения между ведущим устройством и ведомыми станциями могут быть реализованы с помощью только кабелей LAN.

В сочетании с такими многочисленными функциями, как микросхема цифровой обработки сигналов (DSP) и интеллектуальный модуль питания (IPM) и т. д., а также с разрешением энкодера 23 бита, он может обеспечить машинам интеллектуальную производительность.
Серводвигатели используют роторы с постоянными магнитами из редкоземельного металла неодим-железо-бор, обеспечивая высокую плотность крутящего момента, высокие пиковые крутящие моменты, низкий уровень шума, низкий подъем температуры и низкое потребление тока.

Комплектация

• 1 x T7-750EC: драйвер серводвигателя переменного тока мощностью 750 Вт с интерфейсом EtherCAT
• 1 x T7M80-750H2A1-M23: серводвигатель переменного тока мощностью 750 Вт, 3000 об/мин, 2,39 Нм, 23-битный энкодер IP67

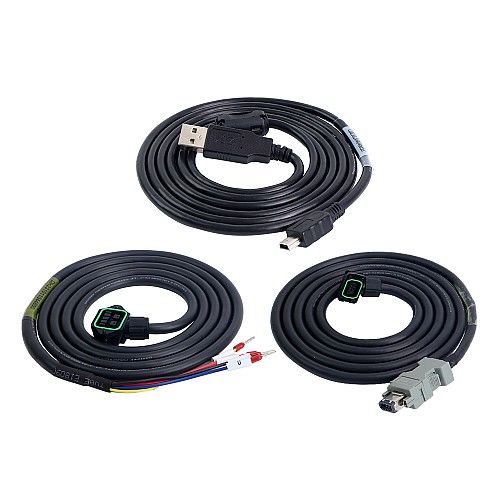

• 1 x CMST1M5-2: кабель двигателя длиной 1,5 м с разъемом IP67
• 1 x CEST1M5-2: кабель энкодера длиной 1,5 м с разъемом IP67
• 1 x кабель отладки сервопривода

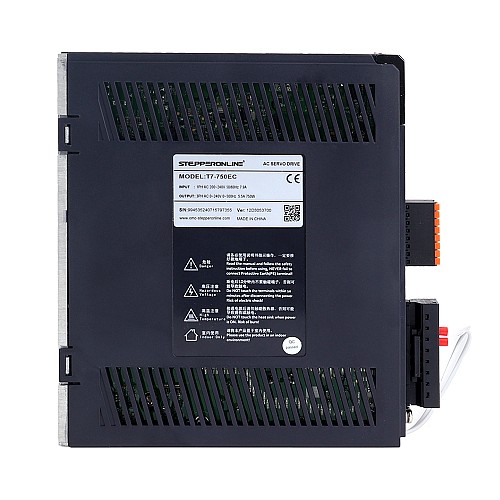

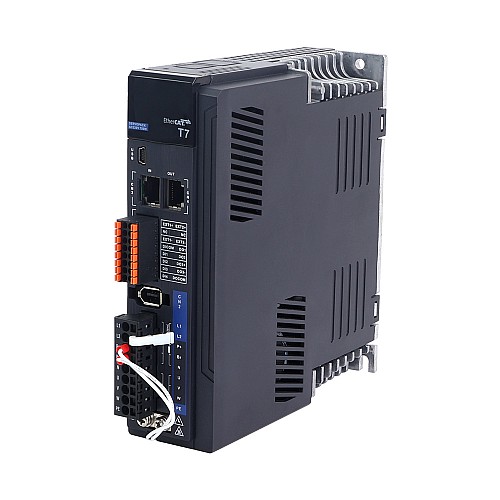

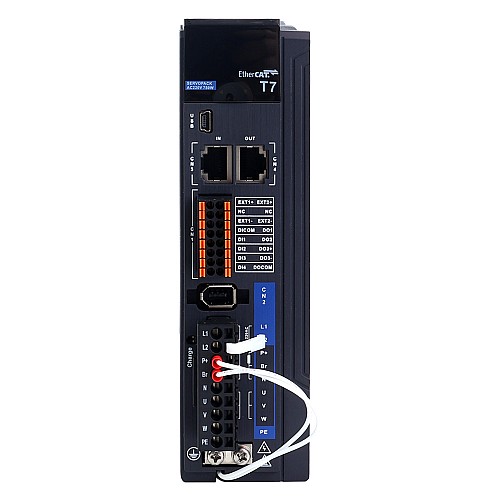

Характеристики сервопривода

• Номер детали: T7-750EC
• Связь EtherCAT
• Вход датчика
• 4 входа и 3 выхода
• Номинальное напряжение 220 В переменного тока, 1 фаза
• Номинальная мощность 750 Вт
• Доступный 23-битный энкодер
• Автоматическая идентификация двигателя
• Размеры: 50*175*156 мм
• Режим управления: режим положения, режим скорости, режим крутящего момента

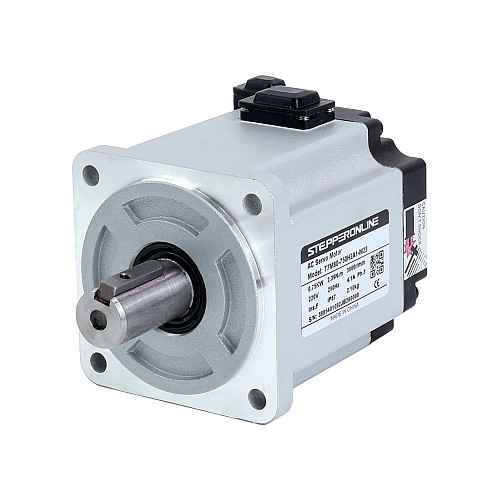

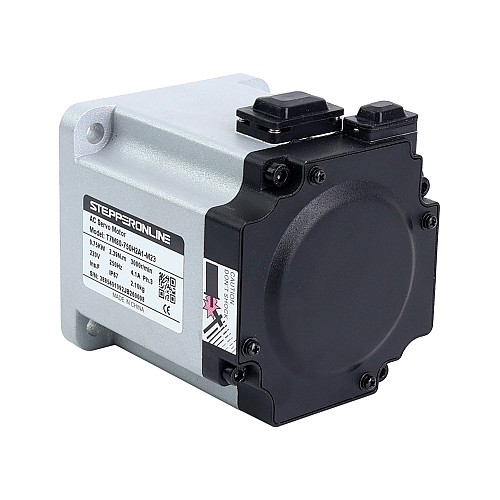

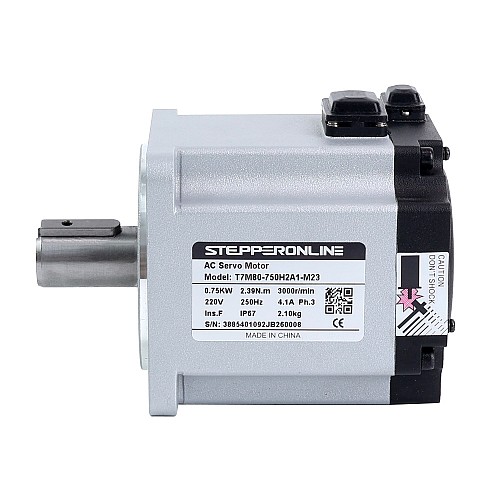

Характеристики серводвигателя

• Номер детали: T7M80-750H2A1-M23
• Номинальное напряжение: 220 В переменного тока
• Номинальная мощность: 750 Вт
• Номинальный крутящий момент: 2,39 Нм
• Пиковый крутящий момент: 7,17 Нм
• Номинальная скорость: 3000 об/мин
• Пиковая скорость: 5000 об/мин
• Номинальный ток: 4,1 А
• Пиковый ток: 13,4 А
• Постоянная крутящего момента: 0,645 Нм/А
• Постоянная противо-ЭДС: 39 В/тыс. мин-1
• Сопротивление: 1,7 Ом
• Индуктивность: 8 мГн
• Инерция: 1,5 кг*м²*10^-4
• Полюса: 10
• Энкодер: 23-битный магнитный энкодер
• Степень защиты IP: IP67
• Длина кабеля: 1,5 м (опционально доступны длины 3 м, 5 м, 10 м)
• Диаметр вала: 19 мм
• Вес: 2,12 кг
