Комплект серводвигателя переменного тока серии A6 750 Вт EtherCAT, 3000 об/мин, 2,39 Нм, 17-битный абсолютный энкодер, IP67

0 отзывов - Написать отзыв

руб.12975

5 + руб.12566

10 + руб.12183

50 + руб.11821

100 + руб.11481

В наличии: 10000
Модель: A6-EC750H2A1-M17
Вес брутто: 4.50kg
Сертифицировано: ISO, CE

Products Sold: 165

Страну кликните｜реальный запас

Отправляется из

Китай

США

Германия

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

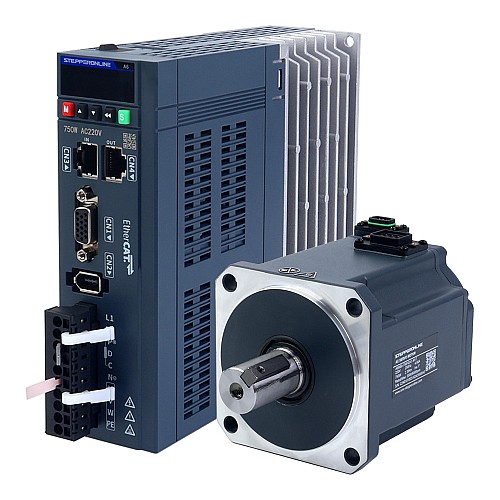

Это комплект серводвигателя переменного тока серии A6 с драйвером, состоящий из двигателя переменного тока 220 В мощностью 750 Вт и однофазного сервопривода 220 В мощностью 750 Вт с поддержкой протокола EtherCAT. Благодаря встроенному 17-битному многооборотному абсолютному энкодеру двигатель обеспечивает превосходное качество сервоуправления.
Эта серия сервоприводов проста в эксплуатации, экономична и эффективна. Она отличается высокой скоростью отклика, точностью, скоростью, высокой синхронизацией и т.д., поддерживает самонастройку одной кнопкой, автоматическое определение момента инерции и т.д.
Сервоприводы серии A6-EC отличаются высокой экономической эффективностью и совместимы с популярными ПЛК таких брендов, как Beckhoff и Omron, обеспечивая эффективные и удобные решения по управлению движением для различных отраслей промышленности.

Предметы в комплекте

1 x A6-750EC: драйвер серводвигателя переменного тока EtherCAT мощностью 750 Вт
1 x A6M80-750H2A1-M17: серводвигатель переменного тока мощностью 750 Вт, 3000 об/мин, крутящий момент 2,39 Нм, 17-битный энкодер, класс защиты IP67
1 x AS7-C-PWR075-3.0: кабель двигателя длиной 3,0 м
1 x AS7-C-ENC076-3.0: кабель энкодера длиной 3,0 м

Спецификация сервопривода

Номер детали: A6-750EC
EtherCAT-связь
Полоса пропускания контура скорости 2 кГц
17-битный абсолютный энкодер
Период синхронизации 125 мкс
300 узлов на расстоянии 120 м, ошибка синхронизации 15 нс, дрожание синхронизации ±20 нс
Номинальное напряжение однофазное 220 В переменного тока
Номинальная мощность 750 Вт
Автоматическая идентификация двигателя
Размеры: 170*174*50 мм

Технические характеристики серводвигателя

Номер детали: A6M80-750H2A1-M17
Номинальное напряжение: 220 В переменного тока
Номинальная мощность: 750 Вт
Номинальный крутящий момент: 2,39 Нм
Пиковый крутящий момент: 8,36 Нм
Номинальная скорость: 3000 об/мин
Пиковая скорость: 6000 об/мин
Номинальный ток: 4,60 А
Пиковый ток: 16,30 А
Крутящий момент: 0,52 Нм/А
Обратная ЭДС Конст: 34,40 В/тыс.мин.
Сопротивление: 0,47 Ом
Индуктивность: 2,80 мГн
Инерция: 1,72 кг*м ² *10 ^-4
Поляки: 10
Энкодер: Магнитный энкодер, 17-битный однооборотный абсолютный (доступен многооборотный)
Рейтинг IP: IP67
Диаметр вала: 19 мм
Осевая нагрузка: максимум 147 Н
Радиальная нагрузка при длине вала 35 мм: максимум 392 Н

Пожалуйста, загрузите программное обеспечение для отладки сервоприводов серии A6 здесь.

Если вам требуется более длинная комбинация кабеля двигателя и энкодера , доступны варианты длиной 5 м или 10 м .

Стандартный энкодер в этом серводвигателе может использоваться как многооборотный абсолютный энкодер, но для этого требуется кабель энкодера длиной 3 м , 5 м или 10 м с батарейным отсеком.

Если напряжение вашего источника питания составляет 110 В переменного тока , при использовании этого серводвигателя вам необходимо использовать трансформатор TR900-A220-A120 .

Как выбрать правильный отладочный кабель Type-C? Подробнее в этой статье .

Более подробную информацию о различиях между всеми серводвигателями, продаваемыми на STEPPERONLINE, можно найти в этой статье .

Электрические характеристики
Входное напряжение (В)	220VAC
Интегрированное STO или нет?	Нет
Номинальная мощность (Вт)	750
Номинальная скорость (об/мин)	3000
Номинальный крутящий момент (Нм)	2.39
Пиковая скорость (об/мин)	6000
Пиковый крутящий момент (Нм)	8.36
Разрешение кодера	17 бит
Режимы управления	EtherCAT
С тормозом	Нет
Тип кодировщика	Магнитный Абсолют
Физические характеристики
Авиационная вилка или нет	Нет
Диаметр вала (мм)	19
Интегрировано или нет	Нет
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	80 х 80
Рейтинг IP	67

File	Size
A6M80-750H2A1-M17.STEP	6.44MB	Download
A6M80-750H2A1-M17_Full_Datasheet.pdf	165.04KB	Download
A6-750EC.stp	14.95MB	Download
AS7-C-PWR075-3.0.pdf	110.05KB	Download
STEPPERONLINE_A6_Servo_V0.04.xml	309.77KB	Download
AS7-C-ENC076-3.0_Full_Datasheet.pdf	108.54KB	Download
A6-EC_series_servo_drive_manual.pdf	16.35MB	Download
