- В наличии: 1
- Модель: T7-EC400H2B1-M23
- Вес брутто: 2.94kg
- Сертифицировано: ISO, CE

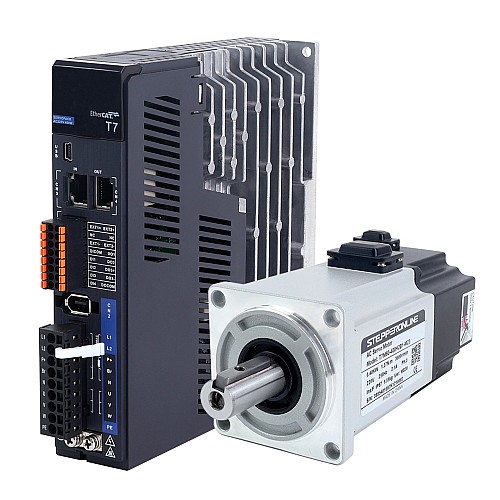

Сервоприводы серии T7 мощностью 400 Вт, 3000 об/мин, 1,27 Нм, с тормозом и 23-битным переменным током — это высокопроизводительные цифровые сервоприводы переменного тока с интерфейсом EtherCAT, предназначенные для высокоточного управления положением, скоростью и крутящим моментом. Они представляют собой идеальное решение для различных применений, обнаружения и обработки неисправностей, что повышает надежность связи на больших расстояниях. Используя протоколы связи EtherCAT, соединения между ведущим устройством и ведомыми станциями могут быть реализованы с помощью только кабелей LAN.
В сочетании с богатым набором функций, таких как микросхема цифровой обработки сигналов (DSP) и интеллектуальный модуль питания (IPM) и т. д., а также с разрешением энкодера 23 бита, он может обеспечить машинам интеллектуальную производительность.
В серводвигателях используются роторы с постоянными магнитами из редкоземельных металлов неодим-железо-бор, обеспечивающие высокую плотность крутящего момента, высокие пиковые крутящие моменты, низкий уровень шума, низкий уровень нагрева и низкое потребление тока.
Встроенный высокопроизводительный тормоз позволяет серводвигателю сохранять положение вала, предотвращая нежелательное перемещение или дрейф при отключении питания. Его можно широко использовать в случаях, где предъявляются требования к надежности и безопасности, а также в вертикальных приложениях.
Комплектация
- 1 x T7-400EC: драйвер серводвигателя переменного тока EtherCAT мощностью 400 Вт
- 1 x T7M60-400H2B1-M23: серводвигатель переменного тока мощностью 400 Вт, 3000 об/мин, 1,27 Нм, с тормозом, 23-битный энкодер IP67
- 1 x CMBST1M5-2: кабель двигателя длиной 1,5 м с разъемом IP67
- 1 x CEST1M5-2: кабель энкодера длиной 1,5 м с разъемом IP67
- 1 x кабель отладки сервопривода

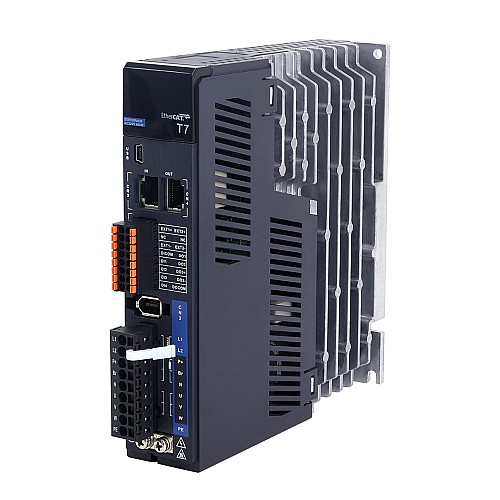

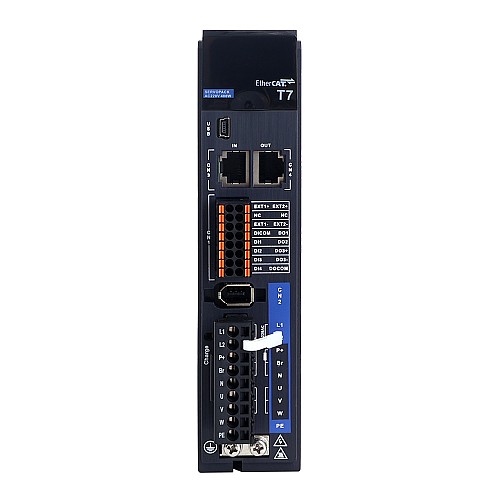

Характеристики сервопривода
- Номер детали: T7-400EC
- Связь EtherCAT
- Вход датчика
- 4 входа и 3 выхода
- Номинальное напряжение 220 В переменного тока, 1 фаза
- Номинальная мощность 400 Вт
- Доступный 23-битный энкодер
- Автоматическая идентификация двигателя
- Размеры: 40*175*156 мм
- Режим управления: режим положения, режим скорости, режим крутящего момента

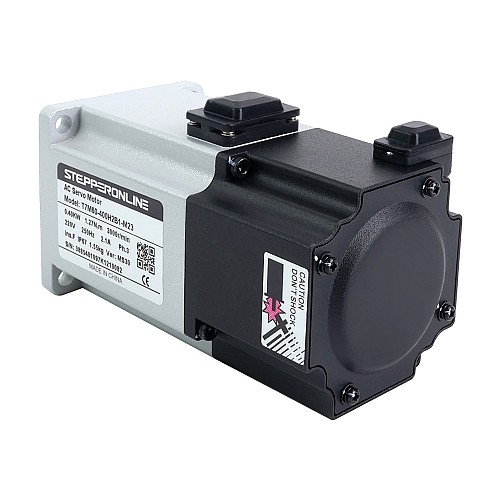

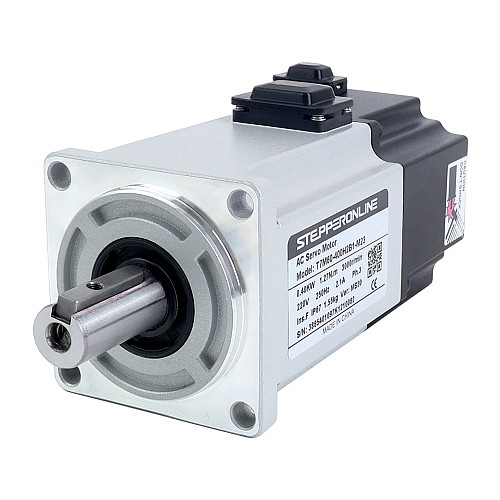

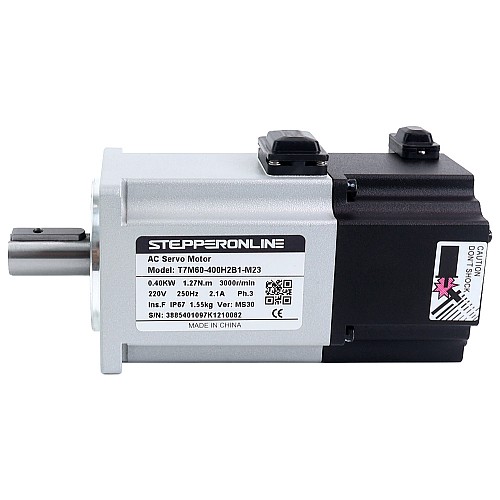

Характеристики серводвигателя
- Номер детали: T7M60-400H2B1-M23
- Номинальное напряжение: 220 В переменного тока
- Номинальная мощность: 400 Вт
- Номинальный крутящий момент: 1,27 Нм
- Пик Крутящий момент: 3,81 Н·м
- Номинальная скорость: 3000 об/мин
- Пиковая скорость: 5000 об/мин
- Номинальный ток: 2,1 А
- Пиковый ток: 6,5 А
- Постоянная крутящего момента: 0,645 Н·м/А
- Постоянная противо-ЭДС: 39 В/тыс. об/мин
- Сопротивление: 5,7 Ом
- Индуктивность: 12 мГн
- Инерция: 0,58 кг*м2*10-4
- Полюса: 10
- Энкодер: 23-битный магнитный энкодер
- Степень защиты: IP67
- Длина кабеля: 1,5 м (опциональные длины: 3 м, 5 м, 10 м)
- Диаметр вала: 14 мм
- Напряжение тормоза: 24 В
- Мощность тормоза: 8,3 Вт
- Крутящий момент тормоза: ≥1,5 Н·м
- Вес: 1,55 кг
Электрические характеристики | |
Входное напряжение (В) | 220VAC |
Номинальная мощность (Вт) | 400 |
Номинальная скорость (об/мин) | 3000 |
Номинальный крутящий момент (Нм) | 1.27 |
Пиковая скорость (об/мин) | 5000 |
Пиковый крутящий момент (Нм) | 3.81 |
Разрешение кодера | 23 бита |
Режимы управления | EtherCAT |
С тормозом | Да |
Тип кодировщика | Магнитный инкрементный |
Физические характеристики | |
Авиационная вилка или нет | Нет |
Диаметр вала (мм) | 14 |
Интегрировано или нет | Нет |
Метод инвентаризации | Выделенный инвентарь |
Размер рамы (мм) | 60 х 60 |
Рейтинг IP | 67 |
File | Size | |
---|---|---|
T7M60-400H2B1-M23_Full_Datasheet.pdf | 144.14KB | Download |
T7_Servo_Quick_Start.pdf | 1.27MB | Download |
MotionStudio_Neutral_v1.4.10.zip | 19.85MB | Download |
T7_Simple_Manual.pdf | 741.05KB | Download |
T7-400EC.stp | 17.09MB | Download |
T7-EC_V1.04.xml | 163.14KB | Download |
T7_Servo_Full_Manual.pdf | 16.01MB | Download |
