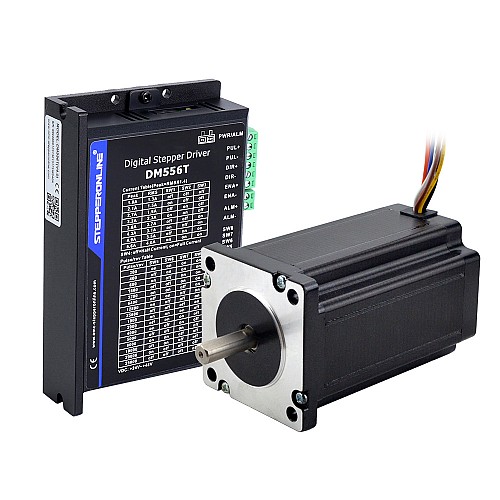

Комплект одноосного шагового ЧПУ с шаговым двигателем Nema 24 и драйвером, 3,4 Нм (481;48 унций-дюймов)

• 1 x цифровой шаговый привод 1,8~5,6 А 20-50 В постоянного тока DM556T

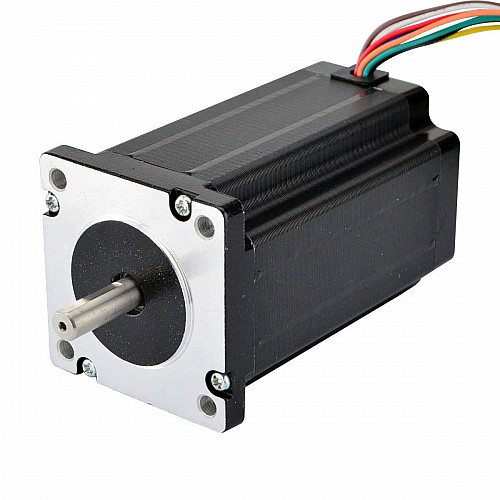

• 1 x Двухвальный Nema 24 биполярный 3,4 Нм (481;48 унций-дюймов) 60x60x100 мм 8 проводов

Спецификация двигателя

• Номер детали производителя: 24HS39-3008D
• Тип двигателя: биполярный шаговый
• Угол шага: 1,8 градуса
• Удерживающий момент (двухполярный): 3,4 Нм (481;48 унций-дюймов)
• Удерживающий момент (униполярный): 2,8 Нм (397 унций-дюймов)
• Номинальный ток/фаза (двухполюсный параллельный): 4 А
• Номинальный ток/фаза (двухполюсный последовательный): 2 А
• Номинальный ток/фаза (однополярный): 3 А
• Фазовое сопротивление (двухполярное параллельное): 0,7 Ом
• Фазовое сопротивление (двухполярное последовательное): 2,8 Ом
• Фазовое сопротивление (однополярное): 1,4 Ом
• Индуктивность (двухполярная параллельная): 3 мГн ±20% (1 кГц)
• Индуктивность (двухполярная последовательная): 12 мГн ± 20% (1 кГц)
• Индуктивность (униполярная): 3 мГн±20%(1 кГц)
• Размер оправы: 60 x 60 мм
• Длина тела: 100 мм
• Диаметр вала: Φ8 мм
• Длина вала: 24 мм
• Длина D-образного выреза: 20 мм
• Количество отведений: 8
• Длина вывода: 400 мм
• Вес: 1,6 кг

Связь

А+	А-	B+	Б-
Красный/Синий	Желтый/Черный	Белый/коричневый	Оранжевый/Зеленый

Спецификация драйвера

• Антирезонанс для оптимального крутящего момента, сверхплавного движения, низкого нагрева двигателя и шума
• Автоматическая идентификация двигателя и автоматическая настройка параметров для оптимального крутящего момента от двигателей с широким диапазоном
• Управление шагом и направлением (PUL/DIR)
• Многошаговый режим для плавного движения двигателя
• TTL-совместимые и оптически изолированные входы
• Входное напряжение 20-50 В постоянного тока
• 16 выбираемых микрошаговых разрешений от 400 до 25 600 с помощью DIP-переключателей
• 8 выбираемых настроек выходного тока от 1,8 до 5,6 А с помощью DIP-переключателей
• Плавный пуск без «скачка» при включении
• Частота входного импульса до 200 кГц
• Автоматическое снижение тока холостого хода
• Защита от перенапряжения и перегрузки по току
