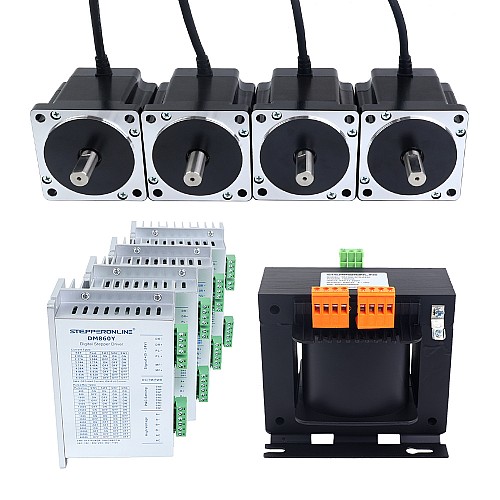

Комплект 4-осевого шагового двигателя серии YS с ЧПУ, 4,8 Нм (679,74 унций-дюйма), шаговый двигатель Nema 34, драйвер и трансформатор переменного тока

• 4 x 34HS30-6004S: шаговый двигатель Nema 34 серии S, 1,8 градуса, 4,8 Нм (679,74 унций-дюймов), 6,0 А, 86 x 86 x 78 мм, 4 провода
• 4 x DM860Y: цифровой шаговый драйвер серии Y 2,4–7,2 А переменного тока 18–80 В/постоянного тока 36–110 В для двигателя Nema 34
• 1 x TR1000-A70-A220: однофазный квадратный управляющий трансформатор мощностью 1000 ВА, 220 В переменного тока в 4 x 70 В переменного тока, 50/60 Гц

Спецификация двигателя

• Номер детали производителя: 34HS30-6004S
• Тип двигателя: биполярный шаговый
• Угол шага: 1,8 градуса
• Удерживающий момент: 4,8 Нм (679,74 унций-дюйм)
• Номинальный ток/фаза: 6,0 А
• Фазовое сопротивление: 0,42 Ом±10%
• Индуктивность: 3,80 мГн±20%(1 кГц)
• Класс изоляции: B 130°C[266°F]
• Размер рамы: 86 x 86 мм
• Длина корпуса: 78 мм
• Диаметр вала: Φ14 мм
• Длина вала: 32 мм
• Длина D-образного выреза: 25 мм
• Количество отведений: 4
• Длина вывода: 500 мм

Спецификация драйвера

• Выходной пиковый ток: 2,4–7,2 А (2,0–6,0 RMS)
• Ток логического сигнала: 7–15 мА (типично 10 мА)
• Частота входного импульса: 0–200 кГц
• Длительность импульса: 2,5 мкс
• Сопротивление изоляции: 500 МОм
• Входное напряжение: переменный ток 18–80 В / постоянный ток 36–110 В (постоянный ток +/- можно подключать в любом порядке)

Технические характеристики трансформатора

• Номер детали: TR1000-A70-A220
• Фаза: Одна фаза
• Мощность: 1000 ВА
• Номинальное первичное напряжение: 4 x 70 В переменного тока
• Напряжение нагрузки: 220 В переменного тока ± 5%
• Частота: 50/60 Гц
• Структура катушки: квадратная
• Класс изоляции: Класс B (130℃)
• Размер рамы: 169x127x165 мм
• Расстояние между монтажными отверстиями: 136x105 мм
