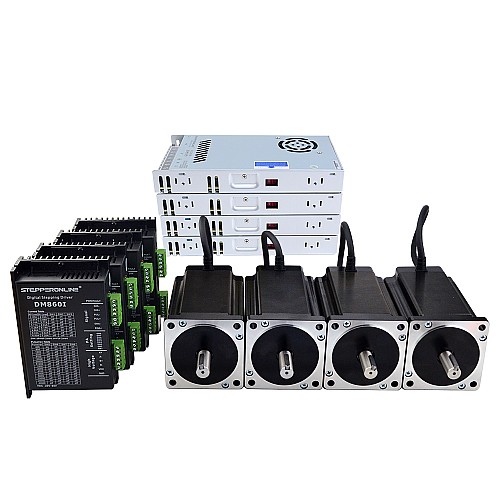

Комплект 4-осевого ЧПУ-фрезерного станка с шаговым двигателем Nema 34 13,0 Нм (1841 унция-дюйм) и драйвером, а также блоком питания 60 В

• 4 x DM860I: цифровой шаговый привод 2,4–7,2 А 20–80 В постоянного тока для комплекта ЧПУ с шаговым двигателем Nema 34
• 4 x 34HS59-6004S: шаговый двигатель Nema 34 серии S, биполярный, 1,8 градуса, 12,0 Нм (1699,68 унций-дюймов), 6,0 А, 86 x 86 x 151,5 мм, 4 провода
• 4 x LE-350-60: импульсный источник питания 350 Вт 60 В 5,8 А 115/230 В

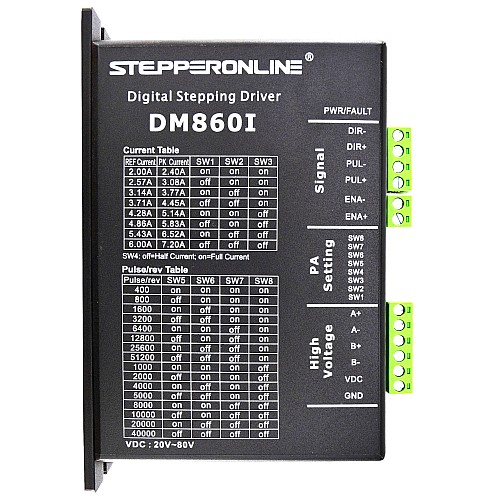

Спецификация драйвера

• Антирезонанс обеспечивает оптимальный крутящий момент и устраняет нестабильность в среднем диапазоне
• Технология автоматической идентификации двигателя и автоматической настройки параметров обеспечивает оптимальные реакции с различными двигателями
• Многошаговый режим позволяет при низком разрешении шага на входе получать более высокий микрошаг на выходе, тем самым обеспечивая более плавное движение двигателя.
• 16 выбираемых разрешений микрошага, включая 400, 800, 1600, 3200, 6400, 12800, 25600, 51200, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 40000
• Плавный пуск без «скачка» при включении
• Входное напряжение 20-80 В постоянного тока
• 8 выбираемых пиковых токов, включая 2,40 А, 3,08 А, 3,77 А, 4,45 А, 5,14 А, 5,83 А, 6,52 А, 7,20 А
• Частота входного импульса до 200 кГц, ТТЛ-совместимый и оптически изолированный вход
• Автоматическое снижение тока холостого хода
• Подходит для 2-фазных и 4-фазных двигателей
• Поддержка режимов PUL/DIR и CW/CCW
• Защита от перенапряжения и перегрузки по току

Спецификация двигателя

• Номер детали производителя: 34HS59-6004S
• Количество фаз: 2
• Угол шага: 1,8 градуса
• Удерживающий момент: 12,0 Нм (1699,68 унций-дюймов)
• Номинальный ток/фаза: 6,0 А
• Фазовое сопротивление: 0,7 Ом±10%
• Индуктивность: 7,9 мГн ± 20% (1 кГц)
• Размер рамы: 86 x 86 мм
• Длина тела: 151,5 мм
• Диаметр вала: Φ14 мм
• Длина вала: 37 мм
• Длина вала шпоночного паза: 25 мм
• Количество отведений: 4
• Длина вывода: 500 мм
• Класс изоляции: B 130°C[266°F]

Связь

Спецификация мощности

• Входное напряжение: 115/230 В переменного тока ±20%
• Входная частота: 47–63 Гц
• Входной ток: 40 А/230 В переменного тока
• Выходное напряжение: 60 В
• Выходной ток: 5,8 А
• Номинальная выходная мощность: 350 Вт
• Ток утечки: <0,5 мА/230 В переменного тока
• Размеры: 215*115*30 мм(Д*Ш*В)
• Внутренний фильтр электромагнитных помех
• Высокая эффективность, низкая стоимость
• Принудительное воздушное охлаждение встроенным вентилятором постоянного тока
• Защита от перегрузки по току, перенапряжения, короткого замыкания и перегрева
