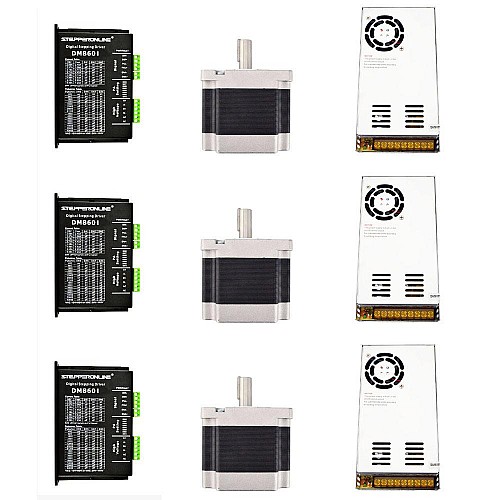

Комплект 3-осевого ЧПУ-фрезерного станка с шаговым двигателем Nema 34 и драйвером 4,5 Нм (637 унций-дюймов)

• 3 x цифровой шаговый привод 2,4–7,2 А 20–80 В постоянного тока для комплекта ЧПУ с шаговым двигателем Nema 34
• 3 x 4,5 Нм (637 унций-дюймов) шагового двигателя Nema 34
• Импульсный источник питания 3 x 350 Вт 60 В 5,9 А 115/230 В

Спецификация драйвера

• Антирезонанс обеспечивает оптимальный крутящий момент и устраняет нестабильность в среднем диапазоне
• Технология автоматической идентификации двигателя и автоматической настройки параметров обеспечивает оптимальные реакции с различными двигателями
• Многошаговый режим позволяет при низком разрешении шага на входе получать более высокий микрошаг на выходе, тем самым обеспечивая более плавное движение двигателя.
• 16 выбираемых разрешений микрошага, включая 400, 800, 1600, 3200, 6400, 12800, 25600, 51200, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 40000
• Плавный пуск без «скачка» при включении
• Входное напряжение 20-80 В постоянного тока
• 8 выбираемых пиковых токов, включая 2,40 А, 3,08 А, 3,77 А, 4,45 А, 5,14 А, 5,83 А, 6,52 А, 7,20 А
• Частота входного импульса до 200 кГц, совместимый с ТТЛ и оптически изолированный вход
• Автоматическое снижение тока холостого хода
• Подходит для 2-фазных и 4-фазных двигателей
• Поддержка режимов PUL/DIR и CW/CCW
• Защита от перенапряжения и перегрузки по току

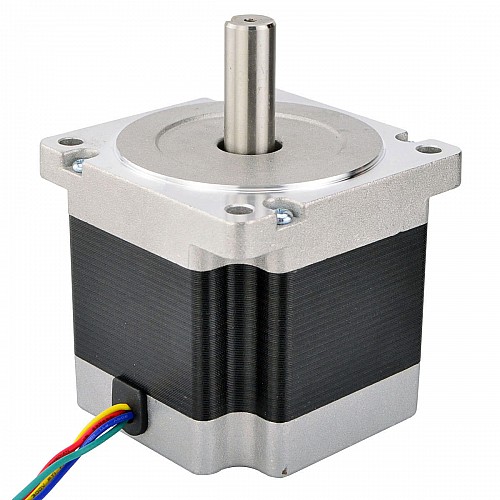

Спецификация двигателя

• Номер детали производителя: 34HS31-5504S
• Тип двигателя: биполярный шаговый
• Угол шага: 1,8 градуса
• Удерживающий момент: 4,5 Нм (637 унций-дюймов)
• Номинальный ток/фаза: 5,5 А
• Фазовое сопротивление: 0,4 Ом
• Индуктивность: 3,5 мГн±20%(1 кГц)
• Размер рамы: 86 x 86 мм
• Длина тела: 80 мм
• Диаметр вала: Φ14 мм
• Длина вала: 35 мм
• Длина D-образного выреза: 25 мм
• Количество отведений: 4
• Длина вывода: 500 мм
• Вес: 2,3 кг

Связь

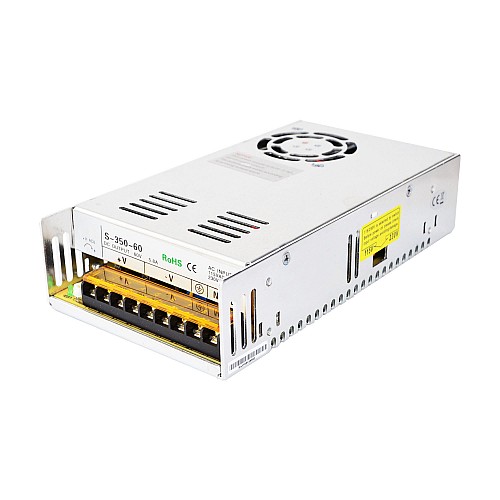

Спецификация мощности

• Выход 60 В постоянного тока 5,9 А
• Диапазон входного напряжения переменного тока: 93~132 В/176~264 В переменного тока
• 115 В/230 В переменного тока выбирается переключателем
• Высокая эффективность, низкая стоимость
• Принудительное воздушное охлаждение встроенным вентилятором постоянного тока
• Низкие выходные пульсации и рыскания
• Защита от перегрузки по току, перенапряжения, короткого замыкания и перегрева
• 215*115*50 мм(Д*Ш*В)
