Б/у - шаговый двигатель Nema 17 биполярный, длина = 40 мм, с планетарным редуктором с передаточным числом 27:1

Used -60 %

Б/у - шаговый двигатель Nema 17 биполярный, длина = 40 мм, с планетарным редуктором с передаточным числом 27:1

0 отзывов - Написать отзыв

руб.2424

руб.964

В наличии: 10000
Модель: 17HS15-1684S-PG27-USED
Вес брутто: 0.60kg
Сертифицировано: ISO, CE, UKCA, RoHS

Доступные варианты

Отправка из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Что означает «б/у продукт»?

Б/у продукты STEPPERONLINE — это товары second-sale, которые могут иметь незначительные дефекты (царапины, сколы краски, поврежденная упаковка, измененная длина кабеля и т.д.).
Все б/у продукты проходят строгий контроль качества для обеспечения полной функциональности.

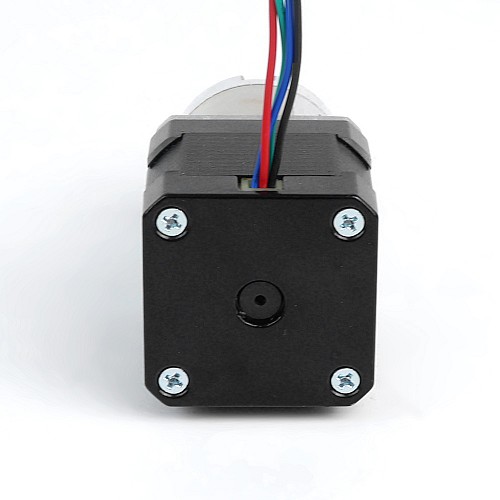

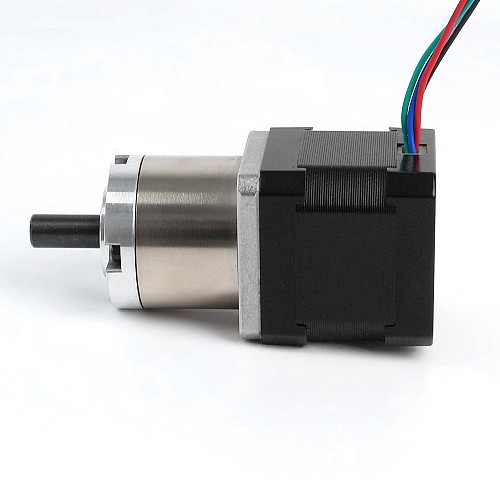

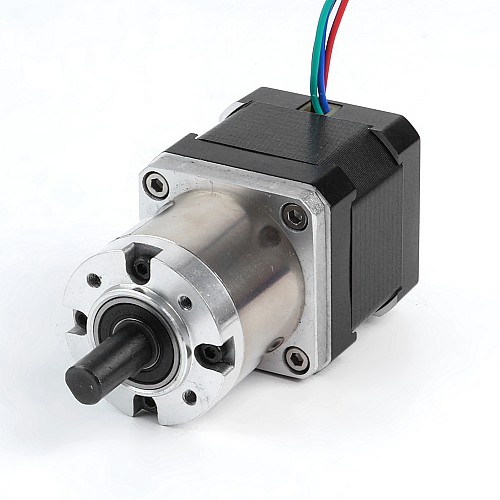

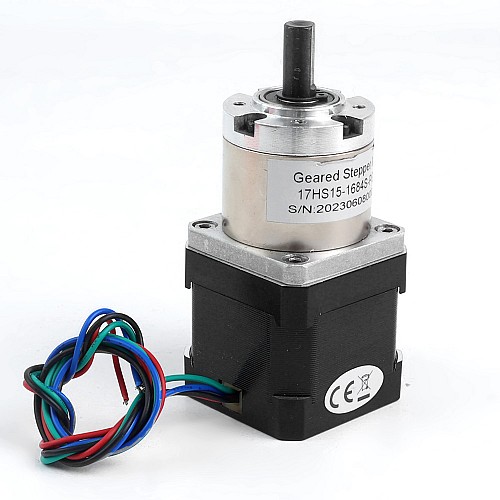

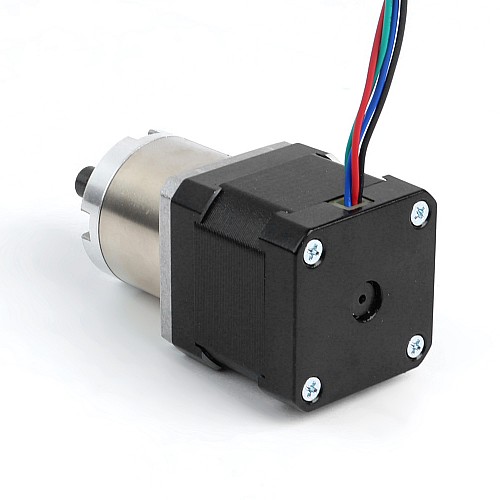

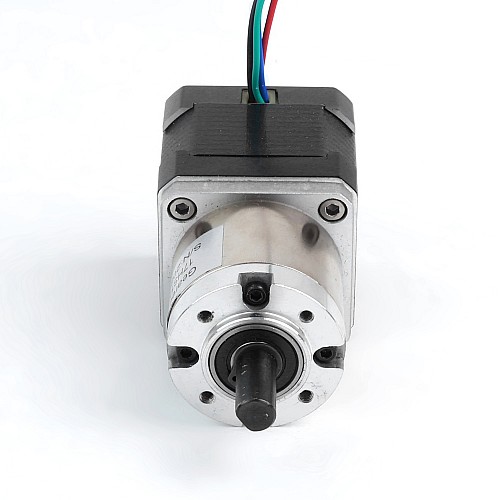

Этот шаговый двигатель Nema 17 с корпусом диаметром 40 мм и номинальным током 1,68 А оснащен планетарным редуктором с передаточным числом 26,85:1. Это отличное решение для приложений с ограниченным пространством, где требуется низкая скорость и/или высокий крутящий момент.

Электрические характеристики

Номер детали производителя: 17HS15-1684S-PG27
Тип двигателя: биполярный шаговый
Угол шага: 0,067 градуса
Удерживающий момент без редуктора: 36 Н·см (50,98 унций·дюйм)
Номинальный ток/фаза: 1,68 А
Фазовое сопротивление: 1,60 Ом
Индуктивность: 3,10 мГн ± 20% (1 кГц)
Класс изоляции: B 130°C[266°F]

Технические характеристики коробки передач

Тип коробки передач: Планетарная
Передаточное отношение: 26,85:1
Эффективность: 80%
Люфт на холостом ходу: <=3 градуса
Максимально допустимый крутящий момент: 3 Нм (424,83 унции на дюйм)
Допустимый крутящий момент: 5 Нм (708,06 унций-дюймов)
Максимальная осевая нагрузка вала: 50 Н
Максимальная радиальная нагрузка на вал: 100 Н

Физические характеристики

Размер оправы: 42 x 42 мм
Длина двигателя: 40 мм
Длина коробки передач: 35 мм
Диаметр вала: Φ8 мм
Длина вала: 20 мм
Длина D-образного выреза: 15 мм
Количество отведений: 4

Связь

А+	А-	B+	Б-
Черный	Зеленый	Красный	Синий

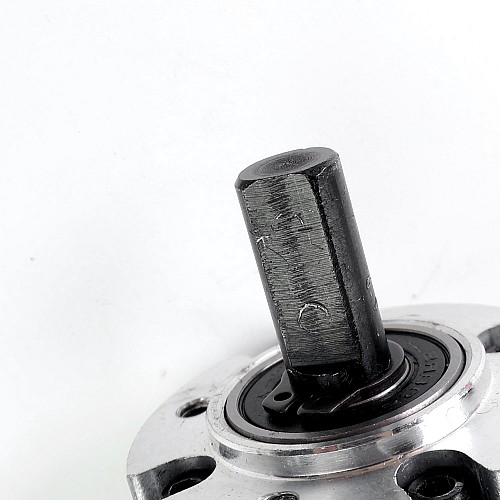

Примечание о состоянии продукта: вал двигателя имеет очевидные вмятины, а этот двигатель имеет более короткую проводку по сравнению с новым.

Тип продукта
Состояние продукта	Использовал
Тип продукта	Редукторный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	3.1
Ток(А)	1.68
Удерживающий момент без редуктора (Нм)	0.36
Фазовое сопротивление (Ом)	1.60
Физические характеристики
Диаметр вала (мм)	8
Длина вала (мм)	20
Длина тела (мм)	75
Зазор	<=3градус
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Один вал
Передаточное отношение	26.85
Размер рамы (мм)	Nema 17 (42 x 42)
Рейтинг IP	40
Тип выхоDного вала	D
Тип коробки передач	Планетарный Шпорный
