Бесщеточный безсердечниковый круглый двигатель 24V 58000RPM 7.2mNm 43.73W 2.08A Ф16x41mm

Бесщеточный безсердечниковый круглый двигатель 24V 7.2mNm 43.73W 2.08A Ф16x41mm - 16CL41-24-P2-58000 | StepperOnline

Новый

Бесщеточный безсердечниковый круглый двигатель 24V 58000RPM 7.2mNm 43.73W 2.08A Ф16x41mm

0 отзывов - Написать отзыв

руб.3102

5 + руб.2974

10 + руб.2856

50 + руб.2748

100 + руб.2647

В наличии: Предварительный заказ
Модель: 16CL41-24-P2-58000
Вес брутто: 0.11kg
Сертифицировано: ISO, CE, RoHS

Доступные варианты

Отправка из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Что означает предварительный заказ?

Предзаказ — это товар, которого в данный момент нет в наличии. После оформления заказа мы начнём производство или закупку товара специально для вас.

Этот 24-вольтовый бесщёточный двигатель без сердечника обеспечивает выходную мощность 43,73 Вт. Он достигает номинальной скорости 58 000 об/мин при потребляемом токе 2,08 А и обеспечивает номинальный крутящий момент 7,2 мН·м. Он подходит для компактных, быстро реагирующих приложений, требующих малой инерции.

Двигатель без сердечника обеспечивает исключительную эффективность за счёт устранения потерь в стали, что значительно снижает энергопотребление в системах непрерывной автоматизации. Сверхнизкая инерция двигателя обеспечивает отклик в миллисекундном диапазоне для точного позиционирования. Сверхкомпактная конструкция и бесшумная работа с низким уровнем вибрации обеспечивают лёгкую интеграцию и надёжную работу без необходимости обслуживания. Идеально подходит для робототехники, лабораторной автоматизации и точных медицинских приборов.

Электрические характеристики

Номер детали производителя: 16CL41-24-P2-58000
Количество пар полюсов: 1
Номинальное напряжение: 24 В
Сопротивление выводов: 1,1 Ом
Индуктивность выводов: 0,07 мГн
Скорость холостого хода: 65000 об/мин
Ток холостого хода: 0,35 А
Номинальная скорость: 58000 об/мин
Номинальный ток: 2,08 А
Номинальный крутящий момент: 7,2 мНм
Номинальная мощность: 43,73 Вт
Максимальная выходная мощность: 126,74 Вт
КПД: 76,27%
Постоянный крутящий момент: 3,47 мНм/А
Крутящий момент при остановке: 74,48 мНм
Постоянная противо-ЭДС: 0,36 мВ/об/мин
Постоянная скорости: 2752,49 об/мин
Момент трения: 1,21 мНм
Ток Постоянная: 0,29 А/мНм
Амплитуда вибрации: <=0,1 мм
Максимально допустимая температура крыла: 180°C
Диапазон рабочих температур: -20–80°C
Шум: <=35 дБ
Срок службы: 8000 часов

Физические характеристики

Размер корпуса: Φ16 мм
Длина двигателя: 41 мм
Диаметр вала: Φ3 мм
Длина вала: 10,2 мм
Длина кабеля: 150 мм

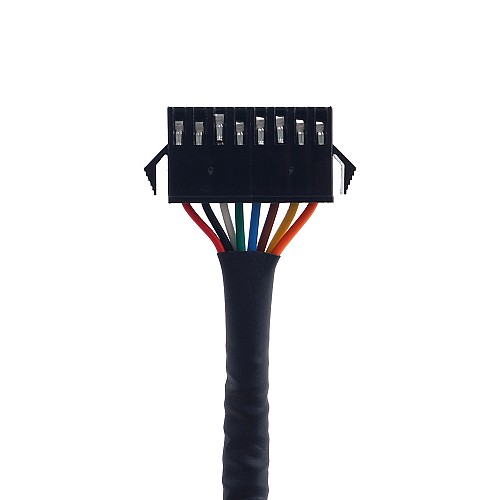

Подключение

U	V	W	+5V	GND	A	B	C
Красный	Черный	Белый	Зеленый	Синий	Коричневый	Желтый	Оранжевый

Электрические характеристики
Индуктивность выводов (mH)	0.07
Количество полюсов	2
Константа противо-ЭДС(мВ/об/мин)	0.36
Макс. выходная мощность (Вт)	126.74
Момент остановки(mNm)	74.48
Момент трения(mNm)	1.21
Номинальная мощность (Вт)	43.73
Номинальная скорость (об/мин)	58000
Номинальное напряжение (В)	24
Номинальный крутящий момент (mNm)	7.20
Номинальный ток (А)	2.08
Постоянная крутящего момента(mNm/A)	3.47
Постоянная тока(A/mNm)	0.29
Скоростная постоянная (Rpm/V)	2752.49
Скорость холостого хода (rpm)	65000
Сопротивление выводов (Ohms)	1.1
Ток холостого хода (А)	0.35
Эффективность(%)	76.27
Физические характеристики
Метод инвентаризации	Выделенный инвентарь
