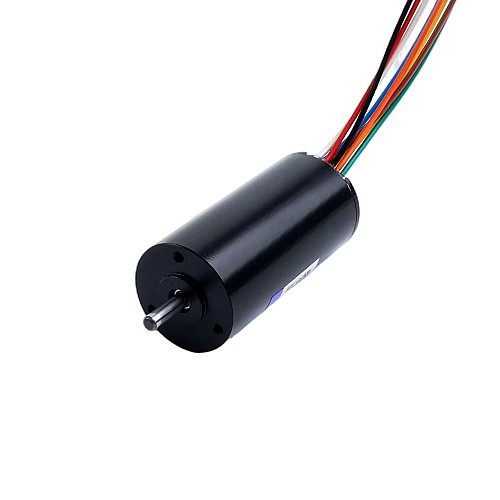

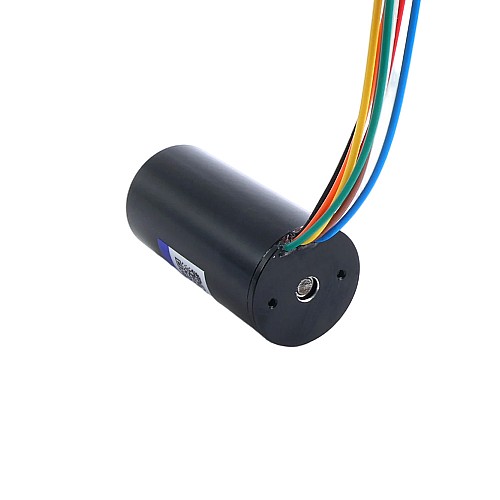

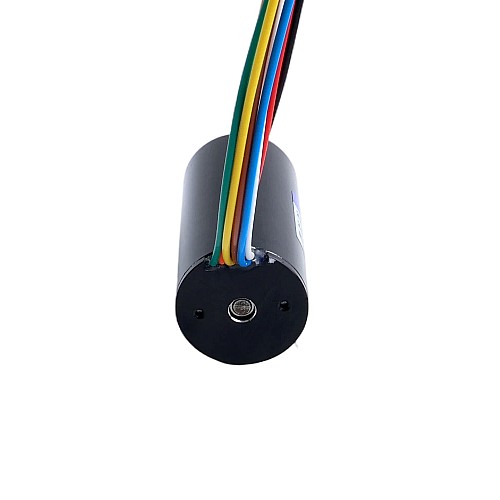

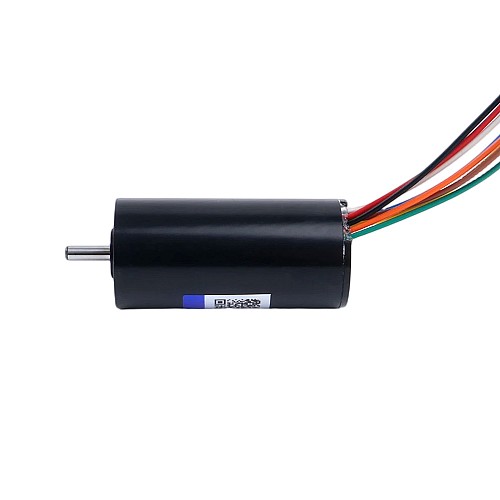

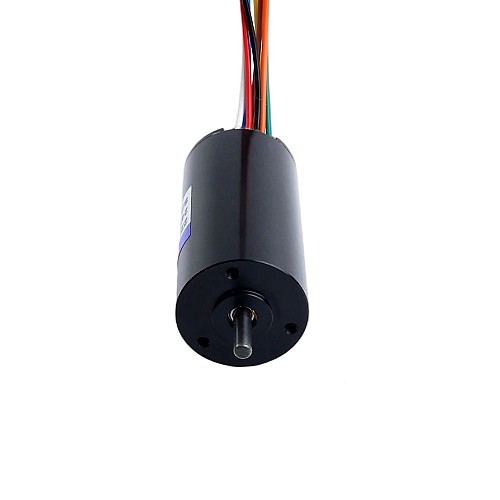

Бесщеточный безсердечниковый круглый двигатель 24V 32000RPM 23.5mNm 78.74W 4.22A Ф22x45mm

Бесщеточный безсердечниковый круглый двигатель 24V 23.5mNm 78.74W 4.22A Ф22x45mm - 22CL45-24-P2-32000 | StepperOnline

Новый

Бесщеточный безсердечниковый круглый двигатель 24V 32000RPM 23.5mNm 78.74W 4.22A Ф22x45mm

0 отзывов - Написать отзыв

руб.3460

5 + руб.3317

10 + руб.3185

50 + руб.3064

100 + руб.2952

В наличии: Предварительный заказ
Модель: 22CL45-24-P2-32000
Вес брутто: 0.18kg
Сертифицировано: ISO, CE, RoHS

Доступные варианты

Отправка из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Что означает предварительный заказ?

Предзаказ — это товар, которого в данный момент нет в наличии. После оформления заказа мы начнём производство или закупку товара специально для вас.

Этот 24-вольтовый бесщёточный двигатель без сердечника обеспечивает выходную мощность 78,74 Вт. Он достигает номинальной скорости 32000 об/мин при потребляемом токе 4,22 А и обеспечивает номинальный крутящий момент 23,5 мН·м. Он подходит для компактных, быстро реагирующих приложений, требующих малой инерции.

Двигатель без сердечника обеспечивает исключительную эффективность за счёт устранения потерь в стали, что значительно снижает энергопотребление в системах непрерывной автоматизации. Сверхнизкий момент инерции обеспечивает отклик в миллисекундах для точного позиционирования. Сверхкомпактная конструкция и бесшумная работа с низким уровнем вибрации обеспечивают лёгкую интеграцию и надёжную работу без необходимости обслуживания. Идеально подходит для робототехники, лабораторной автоматизации и точных медицинских приборов.

Электрические характеристики

Номер детали производителя: 22CL45-24-P2-32000
Количество пар полюсов: 1
Номинальное напряжение: 24 В
Сопротивление выводов: 1,1 Ом
Индуктивность выводов: 0,1 мГн
Скорость холостого хода: 40000 об/мин
Ток холостого хода: 0,6 А
Номинальная скорость: 32000 об/мин
Номинальный ток: 4,22 А
Номинальный крутящий момент: 23,5 мНм
Номинальная мощность: 78,74 Вт
Максимальная выходная мощность: 123,81 Вт
КПД: 69,58%
Постоянный крутящий момент: 5,57 мНм/А
Крутящий момент при остановке: 118,23 мНм
Постоянная противо-ЭДС: 0,58 мВ/об/мин
Постоянная скорости: 1713,8 об/мин/В
Момент трения: 3,34 мНм
Ток Постоянная: 0,18 А/мНм
Амплитуда вибрации: <=0,1 мм
Максимально допустимая температура крыла: 180°C
Диапазон рабочих температур: -20–80°C
Шум: <=35 дБ
Срок службы: 8000 часов

Физические характеристики

Размер корпуса: Φ22 мм
Длина двигателя: 45,5 мм
Диаметр вала: Φ3 мм
Длина вала: 10,2 мм
Длина кабеля: 150 мм

Подключение

U	V	W	+5V	GND	A	B	C
Красный	Черный	Белый	Зеленый	Синий	Коричневый	Желтый	Оранжевый

Электрические характеристики
Индуктивность выводов (mH)	0.1
Количество полюсов	2
Константа противо-ЭДС(мВ/об/мин)	0.58
Макс. выходная мощность (Вт)	123.81
Момент остановки(mNm)	118.23
Момент трения(mNm)	3.34
Номинальная мощность (Вт)	78.74
Номинальная скорость (об/мин)	32000
Номинальное напряжение (В)	24
Номинальный крутящий момент (mNm)	23.50
Номинальный ток (А)	4.22
Постоянная крутящего момента(mNm/A)	5.57
Постоянная тока(A/mNm)	0.18
Скоростная постоянная (Rpm/V)	1713.80
Скорость холостого хода (rpm)	40000
Сопротивление выводов (Ohms)	1.1
Ток холостого хода (А)	0.60
Эффективность(%)	69.58
Физические характеристики
Метод инвентаризации	Выделенный инвентарь
