Бесщеточный мотор постоянного тока 24 В 200 Вт 560 об/мин с редуктором 3,10 Нм (439,00 унций-дюймов), планетарный редуктор 5,36:1

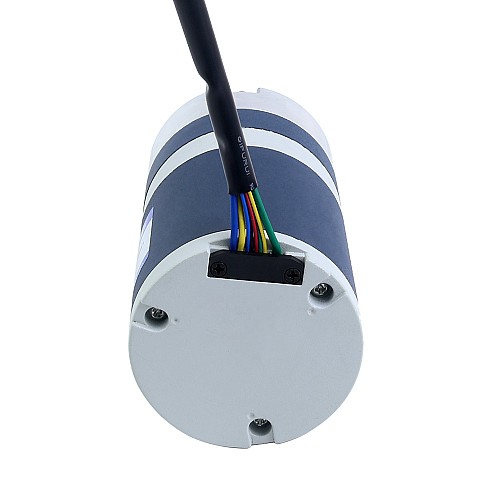

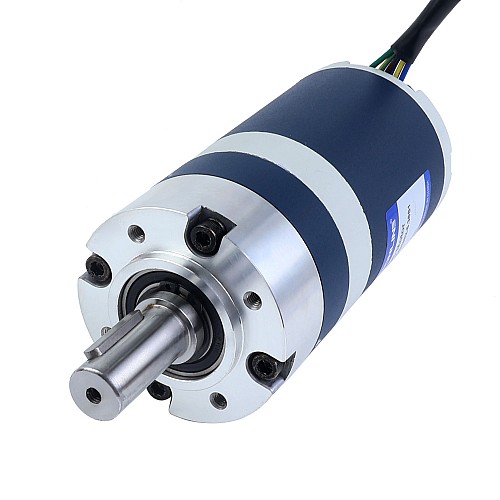

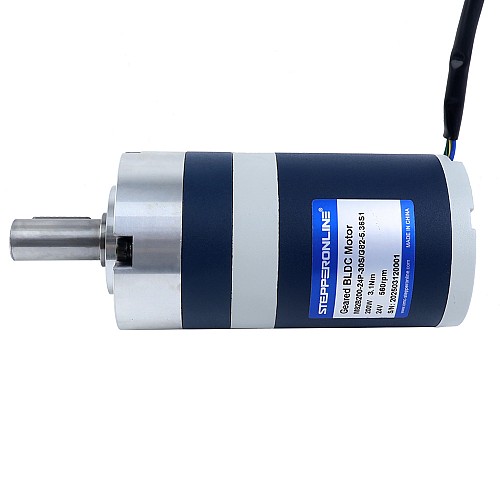

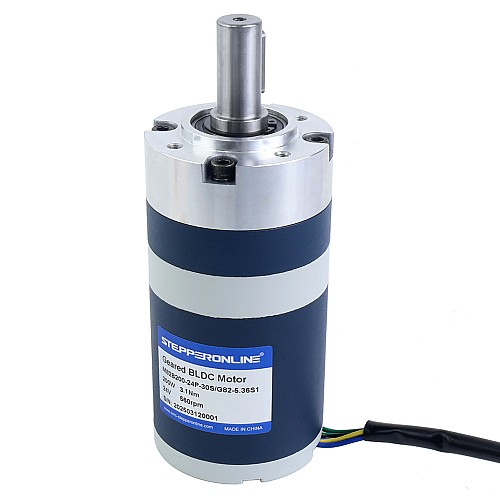

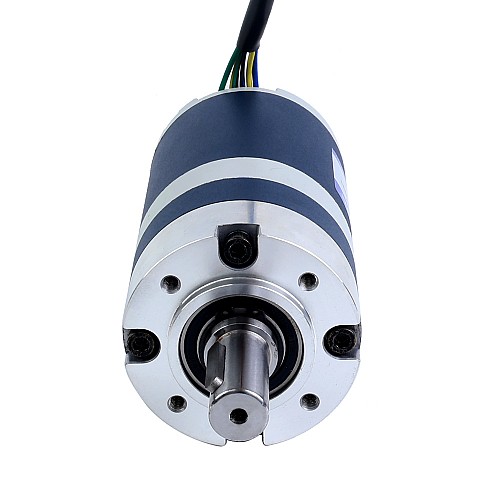

Это бесщёточный двигатель постоянного тока 24 В мощностью 200 Вт с диаметром фланца Φ82 мм, номинальным крутящим моментом 3,10 Н·м (439,00 унций·дюйм) и номинальной скоростью 560 об/мин. Он оснащён планетарным редуктором с передаточным числом 5,36:1, обеспечивающим высокий крутящий момент для точных работ. Компактная цилиндрическая конструкция облегчает интеграцию в системы с ограниченным пространством.
Благодаря компактной конструкции, высокой точности, стабильности, низкому уровню шума, длительному сроку службы и низким затратам на техническое обслуживание этот двигатель широко используется в робототехнике, промышленной автоматизации, медицинских приборах, системах безопасности и наблюдения, а также в других ответственных приложениях.

Электрические характеристики

• Номер детали: M82B200-24P-30S/G82-5.36S1
• Фаза: 3
• Поляки: 10
• Номинальное напряжение: 24 В
• Номинальная мощность: 200 Вт
• Номинальный ток: 10,5 А
• Номинальный крутящий момент: 3,10 Нм (439,00 унций на дюйм)
• Номинальная скорость: 560 об/мин
• Скорость без коробки передач: 4200 об/мин±10%
• Датчик: Датчик Холла
• Класс изоляции: B 130°C[266°F]

Физические характеристики

• Тип редуктора: Планетарный редуктор
• Передаточное отношение коробки передач: 5,36:1
• Размер рамы: Φ82 мм
• Длина корпуса: 156,2 мм
• Тип вала: Шпоночный
• Диаметр вала: Φ19 мм
• Длина вала: 49 мм
• Вес: 3,42 кг

Связь

Варианты передаточных чисел

Дополнительные передаточные числа и соответствующие им номинальные скорости/крутящие моменты см. в таблице.
