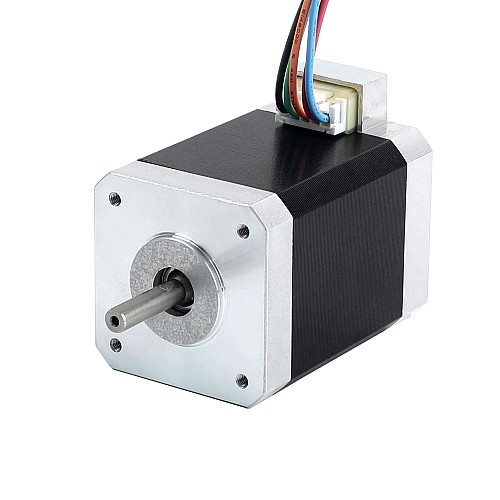

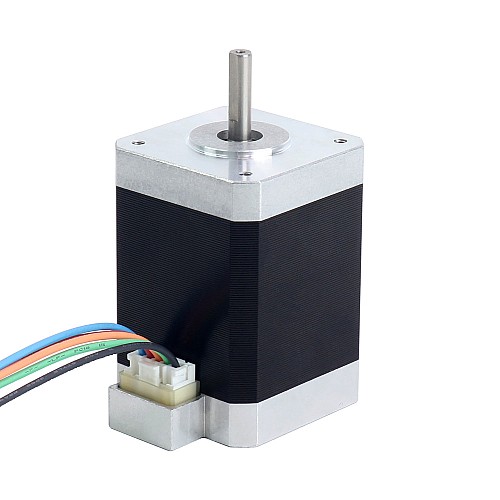

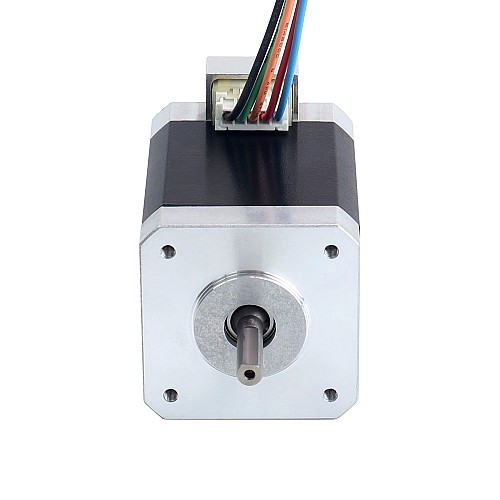

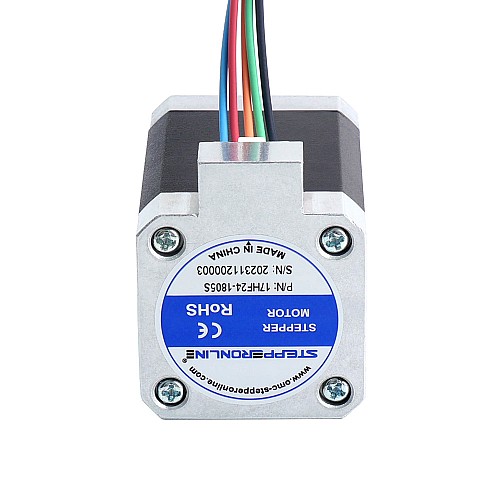

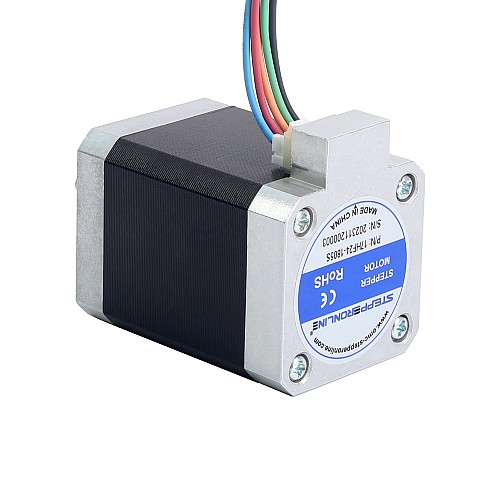

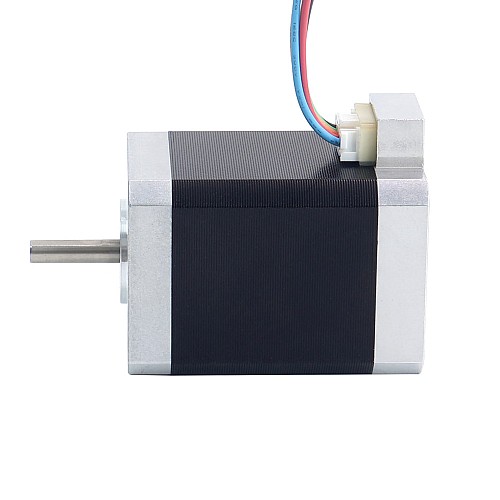

5-фазный шаговый двигатель Nema 17, 0,5 Н·м (70,81 унций·дюйм), 1,8 А, 42 x 42 x 60 мм, 5 проводов

0 отзывов - Написать отзыв

руб.5776

5 + руб.5205

10 + руб.4737

50 + руб.4346

100 + руб.4015

В наличии: 10000
Модель: 17HF24-1805S
Вес брутто: 0.55kg
Сертифицировано: ISO, CE, RoHS

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Это 5-фазный шаговый двигатель с номинальным током 1,8 А и удерживающим моментом 0,5 Нм (70,81 унций-дюйм). По сравнению с 2-фазными шаговыми двигателями, 5-фазные шаговые двигатели имеют более высокое разрешение, меньшую вибрацию, меньший шум и т. д. Они широко используются в полиграфической промышленности, медицинском оборудовании, оптоэлектронной промышленности, приборостроении и других областях, где требуется высокая точность.

Электрические характеристики

Номер детали производителя: 17HF24-1805S
Количество фаз: 5
Угол шага: 0,72 градуса
Удерживающий момент: 0,5 Нм (70,81 унций-дюйм)
Номинальный ток/фаза: 1,8 А
Сопротивление фазы: 0,64±10% Ом
Индуктивность: 0,6 мГн ±20% (1 кГц)
Класс изоляции: B 130 °C [266 °F]

Физические характеристики

Размер корпуса: 42 x 42 мм
Длина корпуса: 60 мм
Диаметр вала: Φ5 мм
Длина вала: 20 мм
Количество выводов: 5
Длина вывода: 300 мм
Вес: 0,5 кг

Подключение

Штырьковый	A	B	C	D	E
Цвет	Черный	Зеленый	Оранжевый	Красный	Синий

Тип продукта
Тип продукта	5-фазный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	0.6
Класс изоляции	Б 130С(266Ф)
Номинальный ток (А)	1.8
Открытый/закрытый контур	Открытый контур
Угол шага (град.)	0.72
Удерживающий крутящий момент (унции на дюйм)	70.81
Удерживающий момент (Нсм)	50
Фазовое сопротивление (Ом)	0.64
Физические характеристики
Диаметр вала (мм)	5
Длина вала (мм)	20
Длина вывода (мм)	300
Длина тела (мм)	60
Количество свинца	5
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Один вал
Размер рамы (мм)	Nema 17 (42 x 42)
Рейтинг IP	40
Тип выхоDного вала	D
