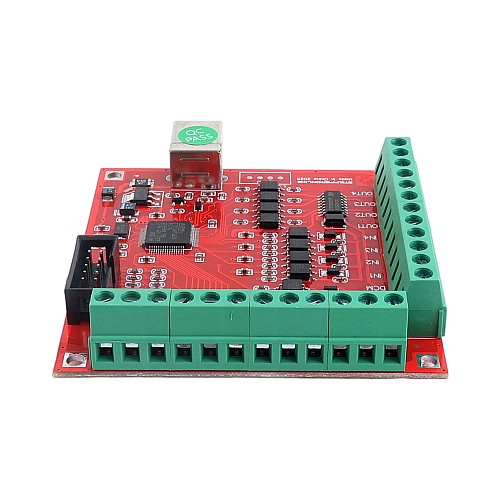

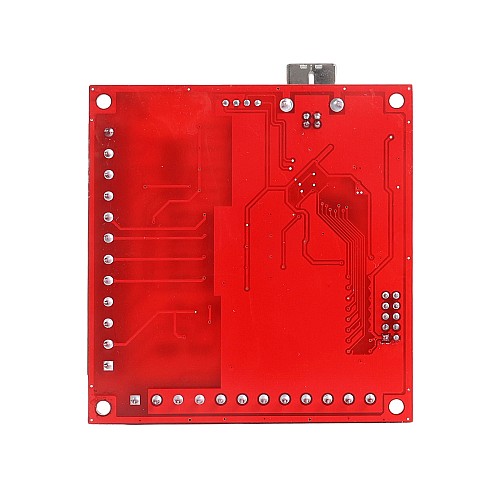

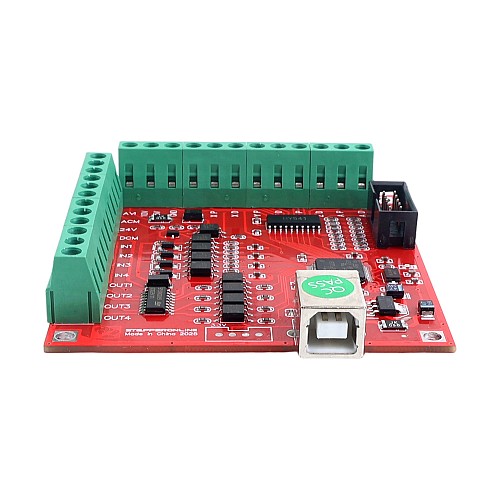

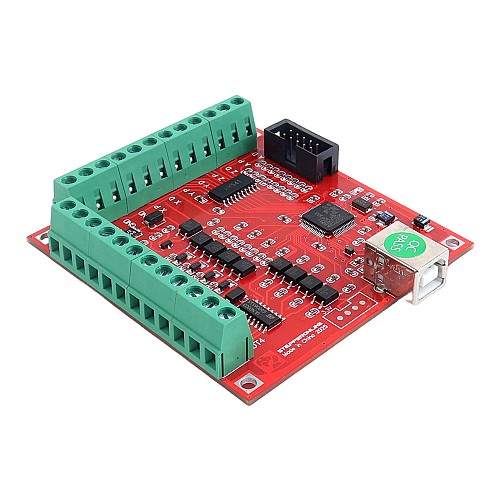

4-осевой контроллер ЧПУ Breakout Board с частотой 100 кГц и USB-управлением для Mach3

Устройство не требует установки драйверов, питается и управляется через USB-кабель ST-USB-C и совместимо со всеми версиями программного обеспечения Mach3 и системами Windows. ST-V3 поддерживает синхронное управление движением по 4 осям и может управлять двигателями шпинделя с помощью ШИМ-сигналов, что делает его пригодным для небольших станков с ЧПУ, таких как гравировальные станки.
Кроме того, ST-V3 оснащён четырьмя входными и четырьмя выходными портами сигналов, что обеспечивает различные функции, включая аварийную остановку, возврат в исходное положение и автоматическую настройку инструмента. Кроме того, он оснащён интерфейсом маховика для удобной ручной регулировки и управления во время работы.

Функции

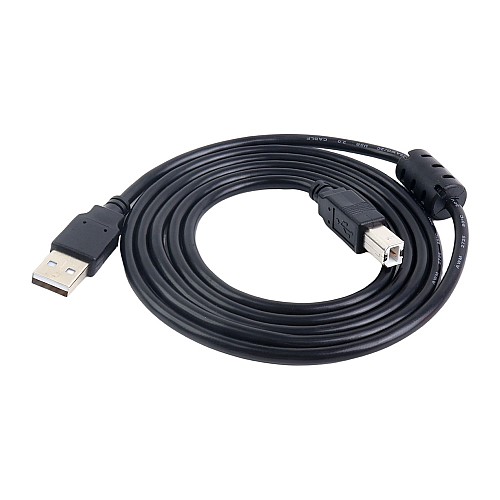

• Оснащен USB-кабелем с ферритовыми кольцами для снижения электромагнитных помех.
• Автоматическая настройка инструмента для быстрой калибровки заготовки
• 4 оптоизолированных релейных выхода для надежной обработки сигналов
• Вход аварийной остановки и поддержка концевого выключателя для обеспечения безопасности
• Гибкое управление шпинделем: поддерживает режим ШИМ и режим реле
• Интерфейс маховика для ручного перемещения и точной регулировки
• 4 оптоизолированных цифровых сигнальных входа (с возможностью расширения до 12 входов посредством конфигурации)
• Поддерживает управление тягой по 4 осям. Четвёртая ось может быть настроена как ведомая.
• Автоматическое возвращение в исходное положение (возврат в ноль) с автоматическим выравниванием оси следящего устройства во время процесса
• Помехоустойчивая конструкция промышленного класса с импортными компонентами для высокой надежности
• Высокоточная интерполяция с частотой выходных импульсов 100 кГц, минимизирующая погрешности обработки
• Варианты с двумя клеммами: винтовые клеммы и штыревые клеммы с шагом 2,54 мм для гибкости подключения
• USB-интерфейс для универсальной совместимости — работает с любым компьютером, на котором работает Mach3 (требуется только USB-порт)
• Конструкция без драйверов для бесшовной интеграции с различными аппаратными и программными средами (поддерживает различные версии Windows, включая WinXP и Win7).

Что в коробке?
