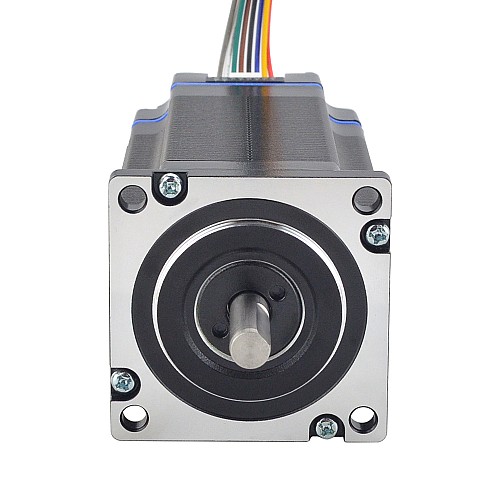

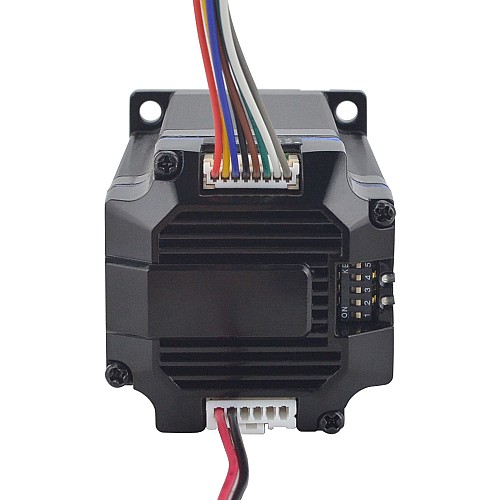

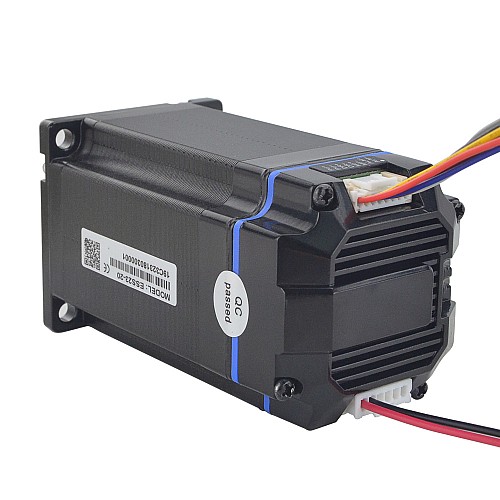

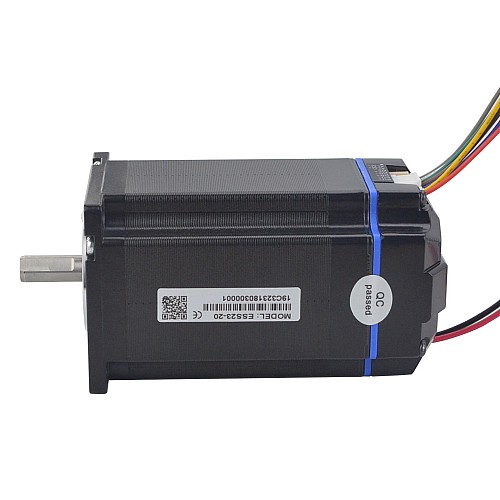

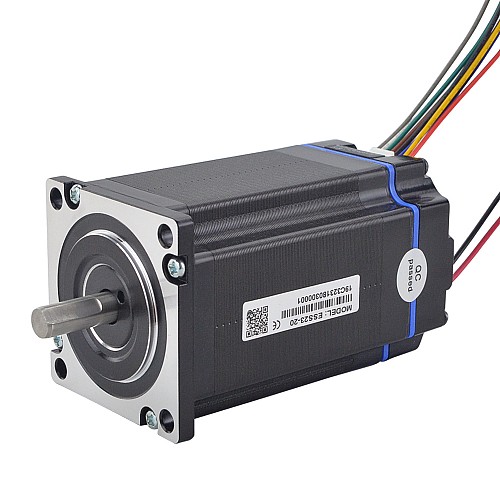

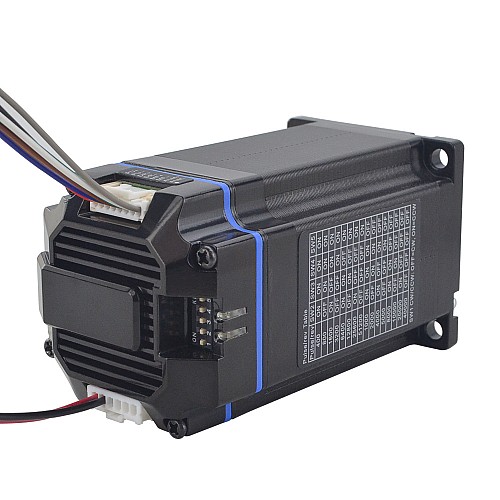

Интегрированный шаговый серводвигатель замкнутого контура серии ESS 2,2 Нм (311,55 унций-дюймов) Nema 23, 24–50 В постоянного тока, 1000 циклов в минуту

Электрические характеристики

• Номер детали производителя: ESS23-20
• Удерживающий момент: 2,2 Нм (311,55 унций-дюймов)
• Входное напряжение: 24–50 В постоянного тока
• Класс изоляции: B 130°C[266°F]
• Выходной пиковый ток: 1,8–4,0 А
• Ток логического входа: 10 мА
• Входное напряжение логики: 5 В
• Тип энкодера: инкрементальный
• Тип выхода энкодера: дифференциальный
• Разрешение энкодера: 1000CPR
• Каналы выходного сигнала энкодера: 2
• Сопротивление изоляции: более 100 МОм
• Электрическая прочность: 500 В переменного тока в течение 1 мин.

Физические характеристики

• Размер оправы: 57 x 57 мм
• Длина тела: 80 мм
• Диаметр вала: Φ8 мм
• Длина вала с D-образным вырезом: 15 мм
• Длина вала: 21 мм
• Вес: 1257 г

Спецификация разъема

• Корпус 1 Модель: 35507-0800
• Модель терминала 1: 50212-8000
• Корпус 2 Модель: XAP-06V-1
• Модель терминала 2: SXA-01T-P0.6
