Распродажа в Китае — интегрированный простой серводвигатель NEMA 23, 90 Вт, 3000 об/мин, 0,3 Н·м (42,49 унций·дюйма), бесщёточный серводвигатель постоянного тока 20–50 В постоянного тока

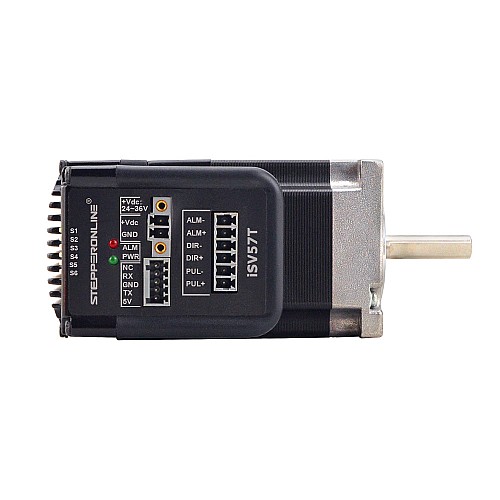

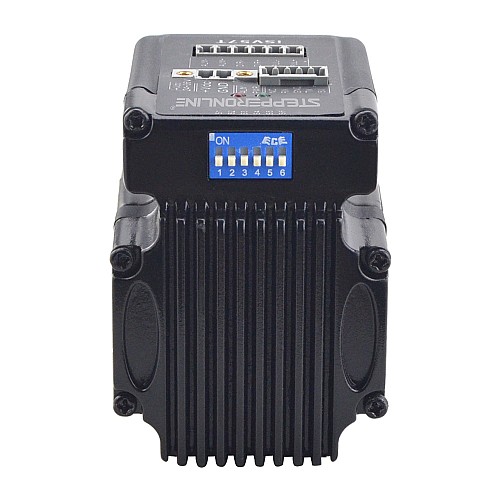

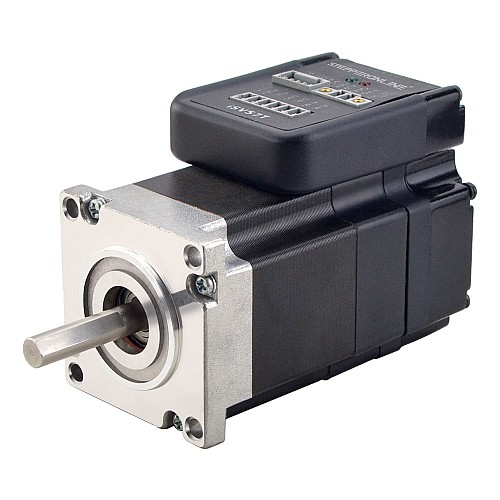

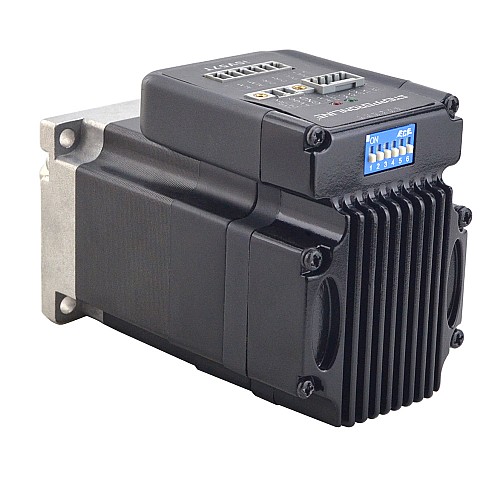

Интегрированный серводвигатель iSV57T-090 — это бесщёточный двигатель с рамой 57 мм, интегрированный с 16-битным энкодером и сервоприводом. Благодаря компактному размеру и интегрированным всем компонентам, iSV57T-090 экономит место для монтажа, устраняет необходимость в подключении энкодера и двигателя, снижает помехи, а также сокращает количество кабелей и затраты на рабочую силу. Компактный размер позволяет экономить место для монтажа и время настройки, а также снижать помехи.

Ключевые особенности

• Входное напряжение 20–50 В постоянного тока, выходной пиковый ток 0–6 А
• Ввод команд шага и направления для управления положением
• Совместимый монтажный размер с шаговым двигателем
• Плавное движение двигателя и отличное время отклика
• Изолированные управляющие входы импульса, направления
• Выходы сигналов о положении и неисправности на внешние контроллеры движения для полного управления системой
• Защита от перенапряжения, перегрузки по току и ошибки позиционирования

Электрические характеристики

• Номер детали производителя: iSV57T-090
• Номинальная мощность (Вт): 90 Вт
• Входное напряжение: +20~50 В постоянного тока (типичное 36 В постоянного тока)
• Номинальный крутящий момент (Нм/унц.дюйм): 0,3/42,49 (Нм/унц.дюйм)
• Пиковый крутящий момент (Нм/унц.дюйм): 0,8/113,29 (Нм/унц.дюйм)
• Номинальная скорость (об/мин): 3000 об/мин
• Пиковая скорость (об/мин): 4000 об/мин
• Выходной пиковый ток: 0~6А
• Ток логического сигнала: 7~16 мА (типично 10 мА)
• Частота входного импульса: 0~300 кГц
• Импульсное напряжение: 5 В (подключите последовательно резистор сопротивлением 2 кОм, если напряжение 24 В)
• Сопротивление изоляции: 100 МОм

Физические характеристики

• Размер оправы: 57 x 57 мм
• Длина корпуса: 108 мм
• Диаметр вала: 8 мм
• Длина вала с D-образным вырезом: 27 мм
• Длина вала: 33 мм
• Вес: 0,95 кг

Условия эксплуатации и другие характеристики (Tj = 25℃/77℉):

• Охлаждение: естественное или принудительное
• Окружающая среда: избегать пыли, масляного тумана и едких газов.
• Температура окружающей среды: 0℃ - 40℃
• Влажность: 40–90% относительной влажности
• Рабочая температура (радиатор): макс. 70 ℃
• Вибрация: 10-50 Гц / 0,15 мм
• Температура хранения: -20℃ - 65℃

Товарная накладная

• 1 x iSV57T-090
• 1 x КАБЕЛЬ-PC-i(PJ): кабель RS232
