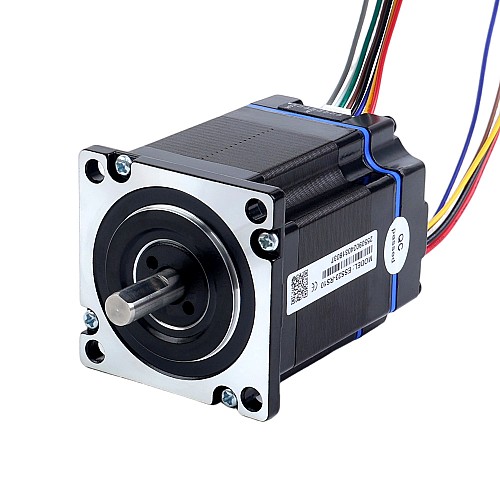

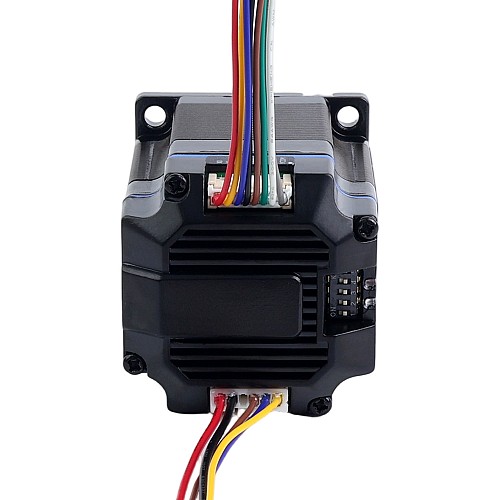

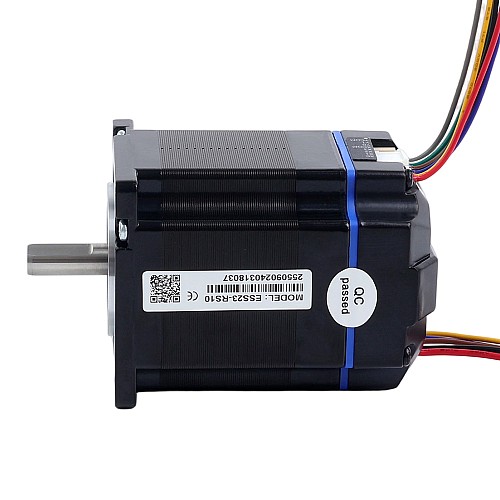

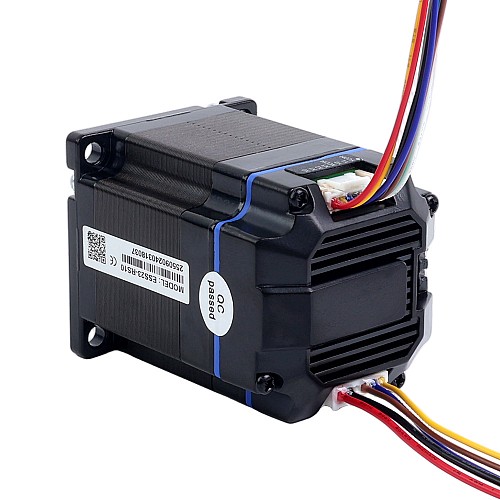

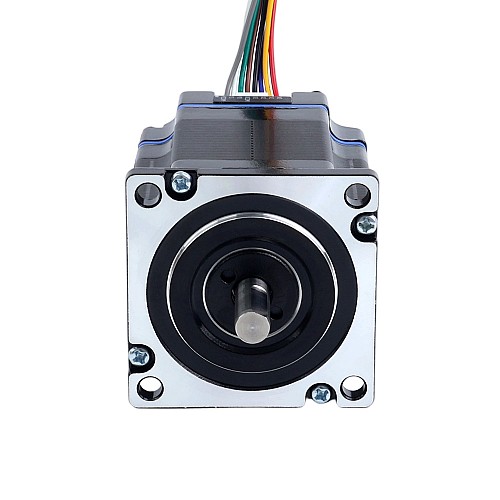

Шаговый серводвигатель серии ESS 1,2 Нм (169,93 унций-дюйма) Nema 23 с интегрированным RS485 замкнутым контуром, 24–48 В постоянного тока, 1000PPR

0 отзывов - Написать отзыв

руб.4989

5 + руб.4838

10 + руб.4697

50 + руб.4564

100 + руб.4438

В наличии: 200
Модель: ESS23-RS10
Вес брутто: 0.87kg
Сертифицировано: ISO, CE

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В избранное Сравнить

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из России рекомендуется в первую очередь использовать локальный склад в России, так как это обеспечивает более быструю доставку, удобное послепродажное обслуживание и позволяет избежать таможенного оформления, экономя время и средства.
Клиенты из всех стран также могут выбрать склад в Китае.

Интегрированный шаговый двигатель NEMA 23 имеет удерживающий момент 1,2 Н·м (169,93 унций·дюйм), диапазон пикового тока от 1,0 до 4,0 А, входное напряжение 24–48 В постоянного тока и инкрементальный энкодер с разрешением 1000PPR. Он поддерживает интерфейс RS485 и предлагает универсальные интерфейсы ввода/вывода для гибкой интеграции.
Это компактное и надежное решение для управления движением идеально подходит для промышленной автоматизации, офисного оборудования, медицинских приборов, робототехники и интеллектуальных машин.

Электрические характеристики

Номер детали производителя: ESS23-RS10
Удерживающий момент: 1,2 Нм (169,93 унций-дюйм)
Входное напряжение: 24–48 В постоянного тока
Выходной пиковый ток: 1,0–4,0 А
Ток логического входа: 10–50 мА
Входное напряжение логики: 24 В
Тип энкодера: инкрементальный
Тип выхода энкодера: дифференциальный
Разрешение энкодера: 1000PPR
Каналы выходного сигнала энкодера: 3
Сопротивление изоляции: более 100 МОм
Электрическая прочность: 500 В переменного тока в течение 1 мин.
Класс изоляции: B 130°C[266°F]

Физические характеристики

Размер оправы: 57 x 57 мм
Длина тела: 56 мм
Диаметр вала: Φ8 мм
Длина вала с D-образным вырезом: 15 мм
Длина вала: 21 мм
Вес: 800 г

Загрузите отладочное программное обеспечение здесь.

Тип продукта
Тип продукта	Интегрированный шаговый двигатель
Электрические характеристики
Аналоговый вход	Нет
Входное напряжение (В)	24 - 48DC
Входное опорное напряжение (В)	24 - 48DC
Каналы выходного сигнала	3
Обратная связь с энкодером	Да (замкнутый цикл)
Разрешение кодера	1000
Режимы управления	Модбус RS485
Тип кодировщика	Инкрементный
Удерживающий крутящий момент (унции на дюйм)	169.93
Удерживающий момент (Нсм)	120
Физические характеристики
Диаметр вала (мм)	8
Длина вала (мм)	21
Длина тела (мм)	56
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 23 (57 x 57)
Рейтинг IP	40

File	Size
Modbus-Series-Bus-Product-Function-Manual-V1.0_1_.pdf	2.81MB	Download
ESS23-RS10_Full_Datasheet.pdf	118.64KB	Download
ESS23-RS1020_Series_Bus_Integrated_Motor_Hardware_Manual.pdf	491.66KB	Download
ESS23-RS10.STEP	5.28MB	Download
