Внешний стек Nema 17 34 мм, вывод 0,7 А, длина 4,877 мм (0,192 дюйма), 150 мм

0 отзывов - Написать отзыв

руб.0

В наличии: 1
Модель: 17E13S0704QE3-150RS
Вес брутто: 0.46kg
Сертифицировано: ISO, CE, RoHS

Количество

Купить

Вопрос

В закладки В сравнение

Минимальное количество для заказа: 999

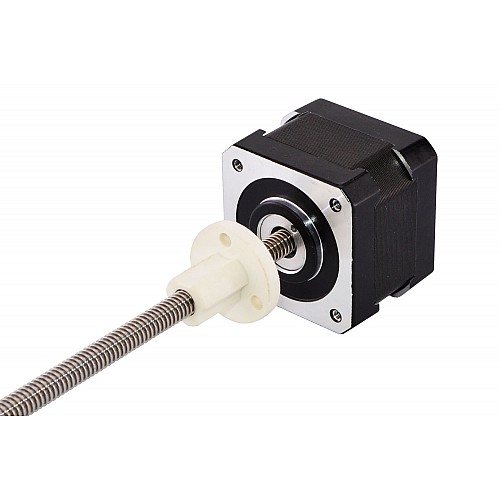

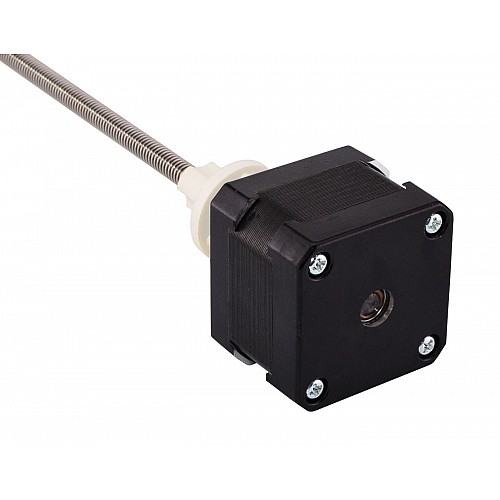

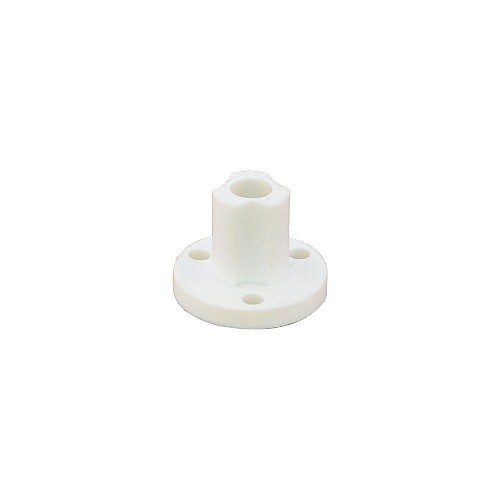

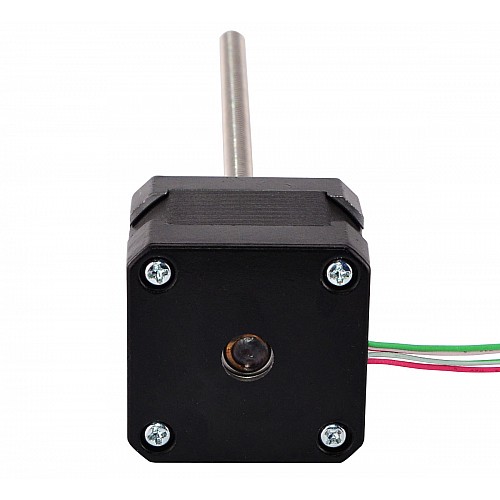

Двигатель представляет собой шаговый двигатель Nema 17 с корпусом 34 мм, углом поворота 1,8 градуса и силой тока 0,7 А, интегрированный с ходовым винтом диаметром 5,54 мм (0,2181 дюйма), длиной 150 мм (5,9055 дюйма) и гайкой из полиоксиметилена (POM). Линейный ход составляет 4,877 мм (0,192 дюйма) за оборот. Эта модель практически идентична линейному приводу Haydon Kerk 43000 серии с внешним шаговым двигателем и размером 17.

Электрические характеристики

Номер детали производителя: 17E13S0704QE3-150RS(17E13S0704QE-150RS)
Тип двигателя: внешний линейный шаговый двигатель
Угол шага: 1,8°
Минимальная тяга: 105 Н (300 имп/с)
Номинальный ток/фаза: 0,7 А
Фазовое сопротивление: 7,2 Ом
Напряжение: 5 В
Индуктивность: 10,6 мГн±20%(1 кГц)

Физические характеристики

Размер оправы: 42 x 42 мм
Длина тела: 34 мм

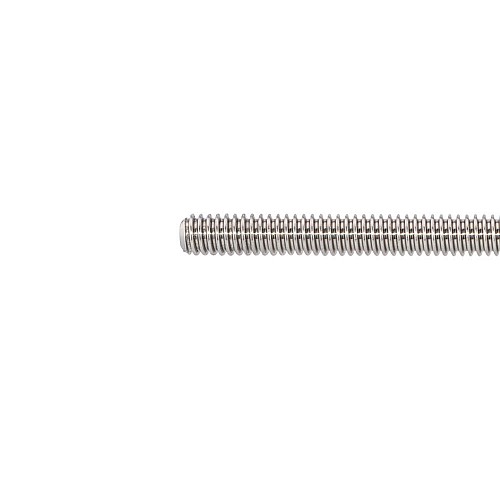

Длина ходового винта: 150 мм (5,9055 дюйма)
Диаметр ходового винта: Φ5,54 мм (0,2181 дюйма)
Шаг: 0,024384 мм (0,00096 дюйма)
Ход/оборот грифеля: 4,877 мм (0,192 дюйма)
Количество отведений: 4
Длина кабеля: 300 мм
Вес: 241 г

Связь

А+	А-	B+	Б-
Красный	Красно-белый	Зеленый/Белый	Зеленый

● Как заказать индивидуальный линейный двигатель? Индивидуальный линейный шаговый двигатель

● Если у вас есть только старый номер детали, получите новый здесь . Подробнее

● Как мы назвали линейный двигатель? Номер детали Конструкция

Тип продукта
Тип продукта	Линейный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	10.6
Минимальная тяга (Н) при 300 импульсах в секунду	105
Номинальный ток (А)	0.7
Угол шага (град.)	1.8
Фазовое сопротивление (Ом)	7.2
Физические характеристики
Диаметр ходового винта (мм)	5.54
Длина вывода (мм)	300
Длина тела (мм)	34
Длина ходового винта (мм)	150
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 17 (42 x 42)
Рейтинг IP	40
Тип линейного двигателя	Внешний(Acme)
Ход/оборот (мм)	4.877
Ход/Шаг (мм)	0.024384
