Nema 17, не закрепленный, 34 мм, вывод 1,5 А, длина 4,877 мм (0,192 дюйма) 150 мм

0 отзывов - Написать отзыв

руб.0

В наличии: 1
Модель: 17N13S1504QE3-150RS
Вес брутто: 0.34kg
Сертифицировано: ISO, CE, RoHS

Products Sold: 17

Количество

Купить

Вопрос

В закладки В сравнение

Минимальное количество для заказа: 999

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

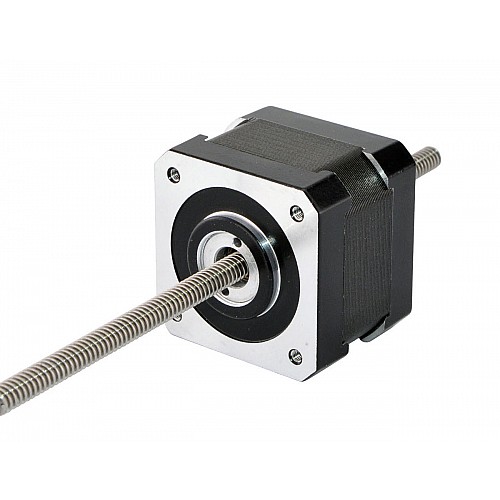

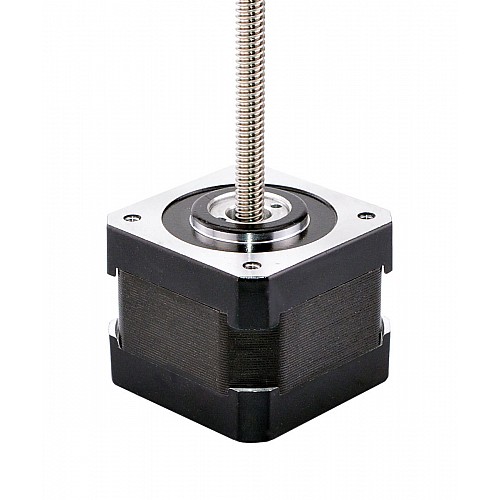

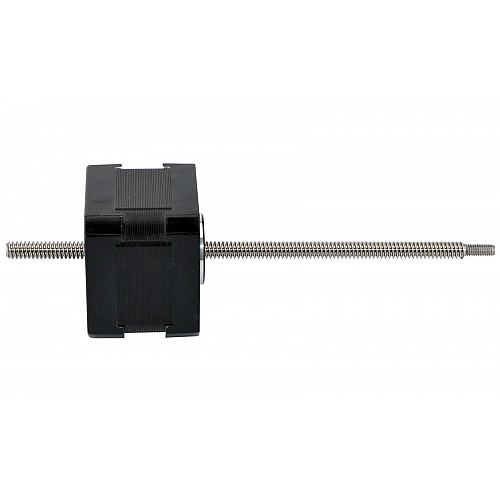

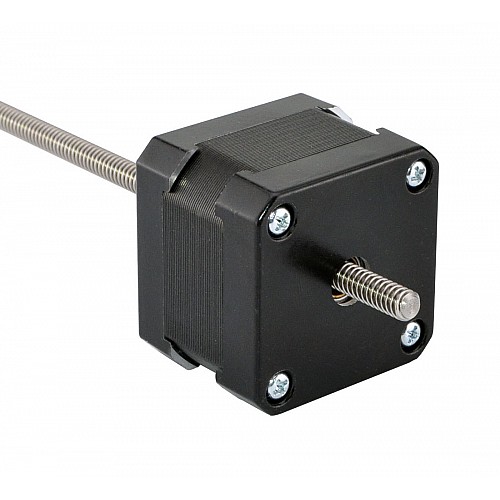

Эта модель практически идентична линейному актуатору Haydon Kerk серии 43000 с нефиксированным шаговым двигателем типоразмера 17. Двигатель представляет собой шаговый двигатель Nema 17 с корпусом 34 мм, углом поворота 1,8 градуса и током 1,5 А, работающий с ходовым винтом диаметром 5,54 мм (0,2181 дюйма) и длиной 150 мм (5,9055 дюйма). Линейный ход составляет 4,877 мм (0,192 дюйма) за оборот.

Электрические характеристики

Номер детали производителя: 17N13S1504QE3-150RS(17N13S1504QE-150RS)
Тип двигателя: линейный шаговый двигатель без фиксации
Угол шага: 1,8°
Минимальная тяга: 105 Н (300 имп/с)
Номинальный ток/фаза: 1,5 А
Фазовое сопротивление: 1,56 Ом
Напряжение: 2,33 В
Индуктивность: 1,9 мГн±20%(1 кГц)

Физические характеристики

Размер оправы: 42 x 42 мм
Длина тела: 34 мм

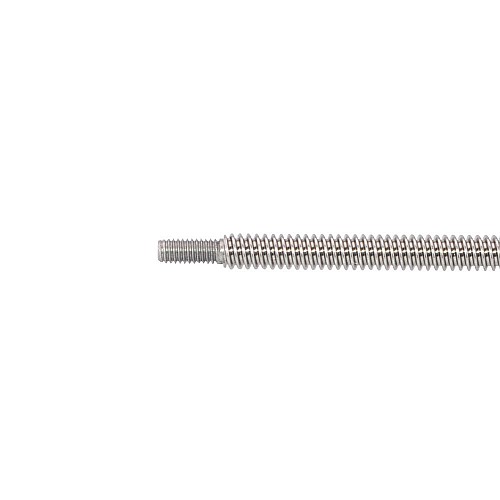

Длина ходового винта: 150 мм (5,9055 дюйма)
Диаметр ходового винта: Φ5,54 мм (0,2181 дюйма)
Шаг: 0,024384 мм (0,00096 дюйма)
Ход/оборот грифеля: 4,877 мм (0,192 дюйма)
Количество отведений: 4
Длина кабеля: 300 мм
Вес: 241 г

Связь

А+	А-	B+	Б-
Красный	Красно-белый	Зеленый/Белый	Зеленый

Тип продукта
Тип продукта	Линейный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	1.9
Минимальная тяга (Н) при 300 импульсах в секунду	105
Номинальный ток (А)	1.5
Угол шага (град.)	1.8
Фазовое сопротивление (Ом)	1.56
Физические характеристики
Диаметр ходового винта (мм)	5.54
Длина вывода (мм)	300
Длина тела (мм)	34
Длина ходового винта (мм)	150
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 17 (42 x 42)
Рейтинг IP	40
Тип линейного двигателя	Не-захваченный
Ход/оборот (мм)	4.877
Ход/Шаг (мм)	0.024384
