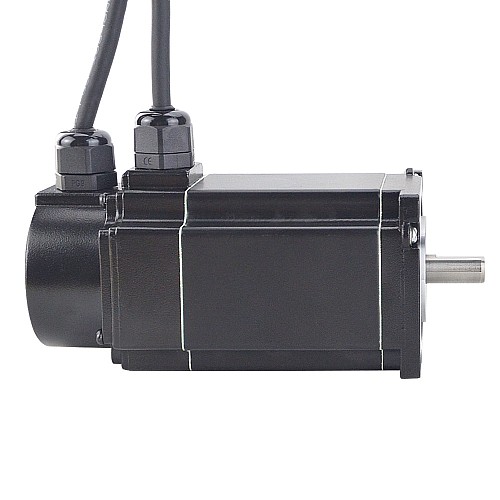

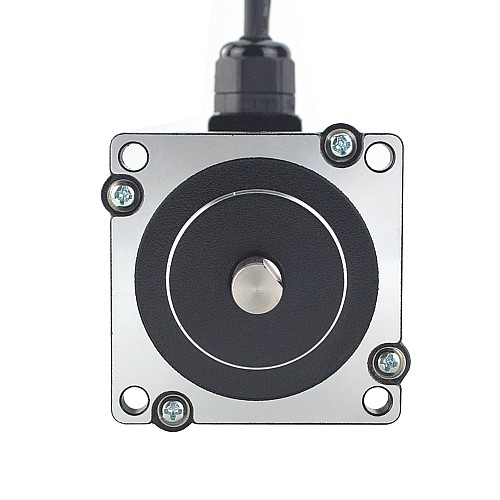

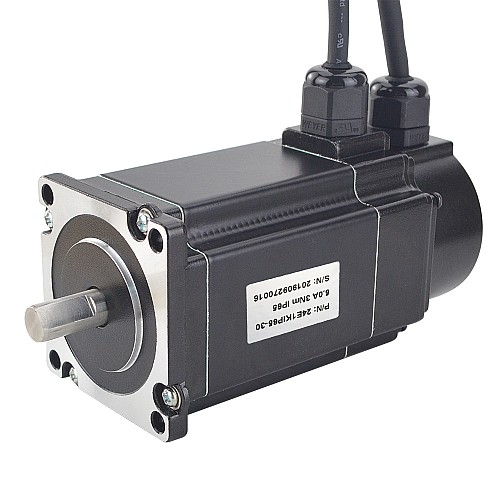

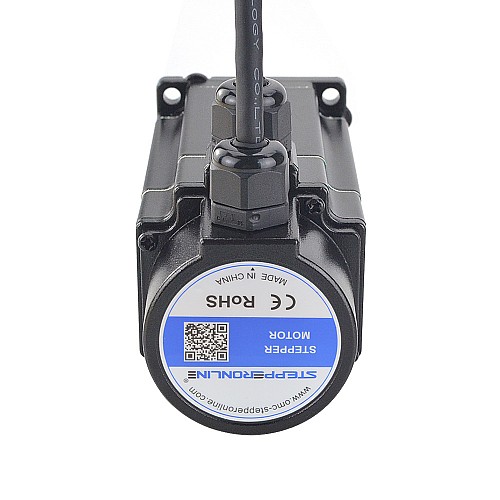

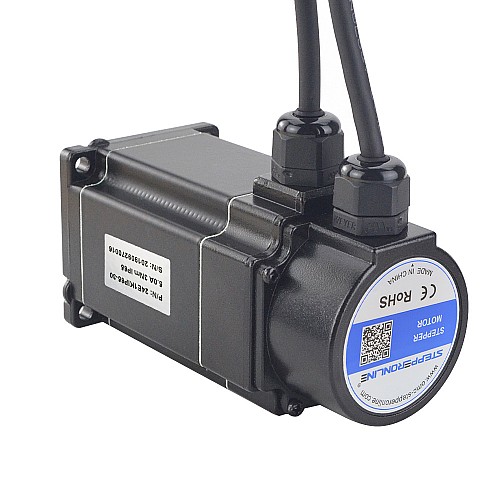

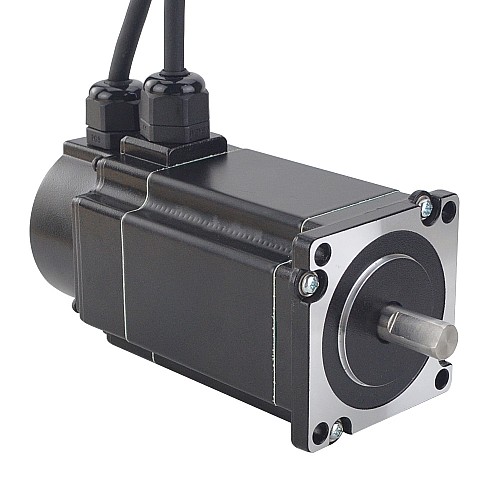

Шаговый двигатель серии P IP65 с замкнутым контуром, водонепроницаемый, Nema 24, 3 Нм (424,92 унции/дюйма), с энкодером, 1000 импульсов на оборот (4000 циклов на оборот)

Этот шаговый двигатель серии P с замкнутым контуром NEMA 24 имеет степень водонепроницаемости IP65 и крутящий момент 3 Нм (424,92 унции на дюйм). Это означает, что этот шаговый двигатель IP65 может быть полностью защищен от пыли, а также от струй воды низкого давления со всех направлений (допускается ограниченное проникновение).

Электрические характеристики

• Номер детали производителя: 24E1KIP65-30
• Количество фаз: 2
• Угол шага: 1,8 градуса
• Удерживающий момент: 3 Нм (424,92 унции на дюйм)
• Номинальный ток/фаза: 5,0 А
• Фазовое сопротивление: 0,45 Ом
• Индуктивность: 1,8 мГн±20%(1 кГц)
• Класс изоляции: B 130°C[266°F]

Физические характеристики

• Размер оправы: 60 x 60 мм
• Длина корпуса: 97 мм
• Диаметр вала: Φ10 мм
• Длина вала: 21 мм
• Длина вала с D-образным вырезом: 15 мм
• Длина вывода: 1000 мм
• Рейтинг IP: IP65
• Вес: 1,4 кг

Спецификация кодировщика

• Тип выходной цепи: Дифференциальный тип
• Тип энкодера: инкрементальный
• Разрешение энкодера: 1000PPR (4000CPR)
• Каналы выходного сигнала: 2 канала
• Мин. напряжение питания: 5 В
• Максимальное напряжение питания: 5 В
• Выходное высокое напряжение: <4 В
• Низкое выходное напряжение: <1 В
