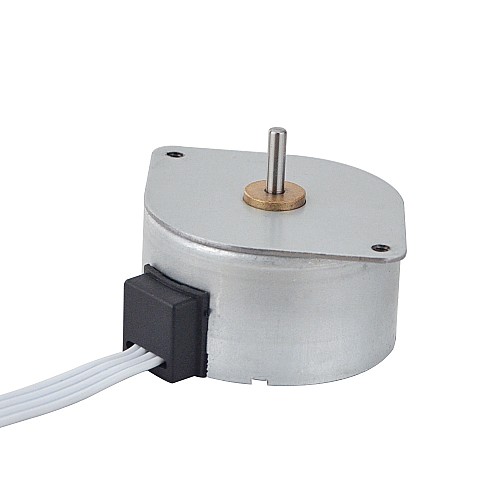

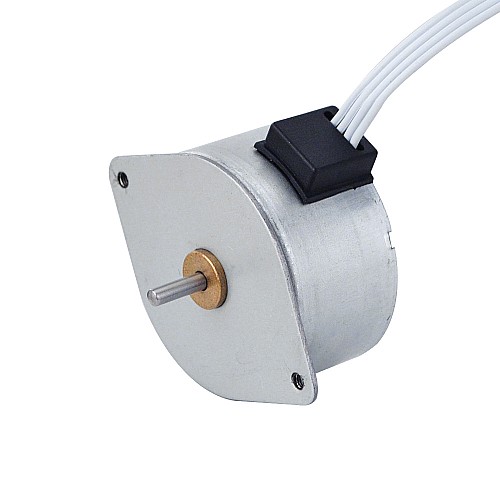

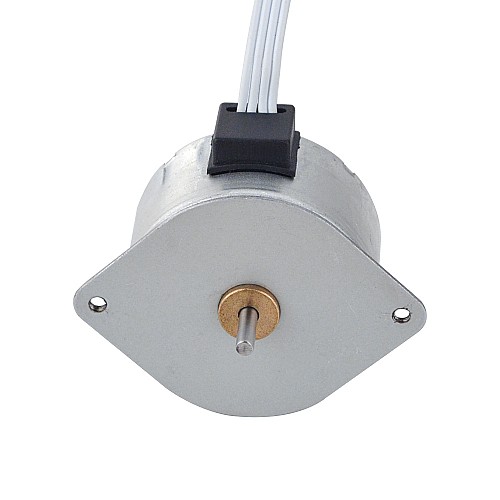

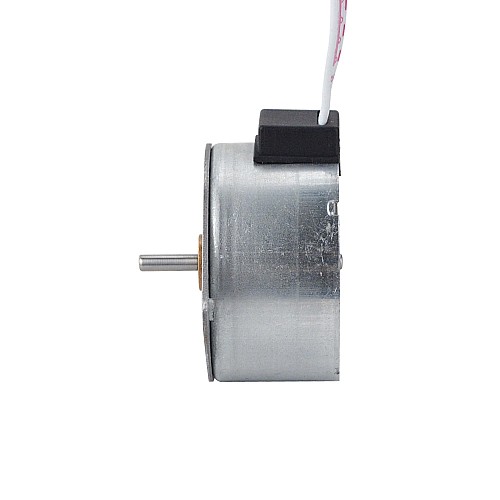

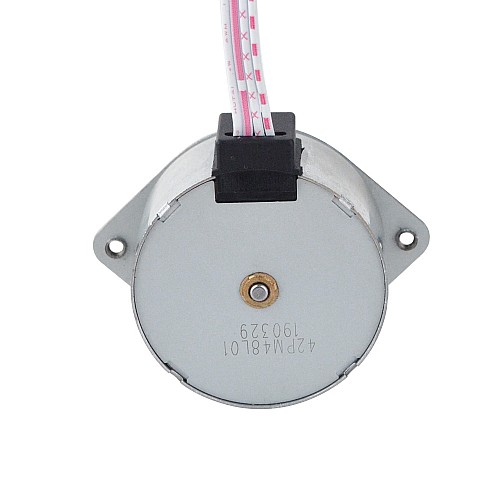

Шаговый двигатель PM Φ42x23,5 мм, 7,5 градусов, 68,6 мН·м (9,717 унций·дюйм), 0,6 А, 4 провода
руб.538
5 + руб.500
10 + руб.482
50 + руб.466
100 + руб.451
- В наличии: 10000
- Модель: 42PM48L01
- Вес брутто: 0.19kg
- Сертифицировано: ISO, CE
Products Sold: 16
Страну кликните|реальный запас
Доставка в течение 24 часов!
Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.
Выберите местный склад, получите больше преимуществ!
Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.
Электрические характеристики
- Номер детали производителя: 42PM48L01
- Тип двигателя: шаговый двигатель с постоянными магнитами
- Фаза: 2
- Угол шага: 7,5 градусов
- Номинальный ток/фаза: 0,6 А
- Удерживающий момент: 68,6 мН·м (9,717 унций·дюйм)
- Крутящий момент фиксации: 27,44 мН·м (3,887 унций·дюйм)
- Фазовое сопротивление: 5,8±7% Ом (20℃)
- Класс изоляции: B 130°C[266°F]
- Индуктивность: 9,5 мГн±20%(1 кГц)
- Инерция ротора: менее 10,5 г.см2
- Срок службы: не менее 3000 ч (20℃, 100 имп/с)
Физические характеристики
- Размер рамы: Φ42 мм
- Длина тела: 23,5 мм
- Диаметр вала: Φ3 мм
- Длина вала: 12 мм

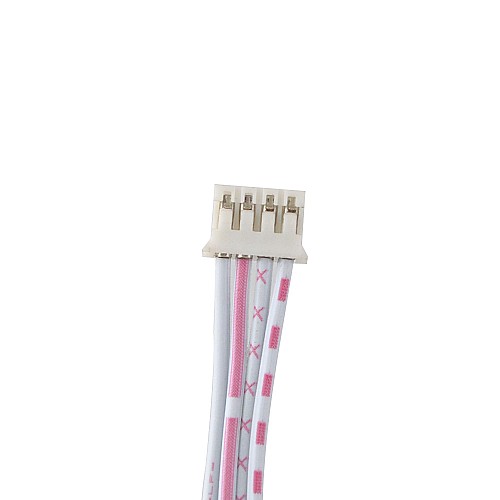

- Количество выводов: 4 с разъемом PH2.0A-4Y
- Длина вывода: 80 мм
- Вес: 126,4 г
Связь
А+ | А- | B+ | Б- |
4 | 2 | 3 | 1 |
Тип продукта | |
Тип продукта | Шаговый двигатель с постоянными магнитами |
Электрические характеристики | |
Индуктивность (мГн) | 9.5 |
Количество фаз | 2 |
Крутящий момент фиксатора (мН·м) | 27.44 |
Крутящий момент фиксатора (унции на дюйм) | 3.887 |
Номинальный ток (А) | 0.6 |
Угол шага (град.) | 7.5 |
Удерживающий крутящий момент (унции на дюйм) | 9.717 |
Удерживающий момент (мН.м) | 68.6 |
Фазовое сопротивление (Ом) | 5.8 |
Физические характеристики | |
Диаметр вала (мм) | 3 |
Длина вала (мм) | 12 |
Длина вывода (мм) | 80 |
Длина тела (мм) | 23.5 |
Количество свинца | 4 |
Метод инвентаризации | Выделенный инвентарь |
Размер рамы (мм) | Φ42 |
Рейтинг IP | 30 |
File | Size | |
---|---|---|
42PM48L01.pdf | 133.08KB | Download |
