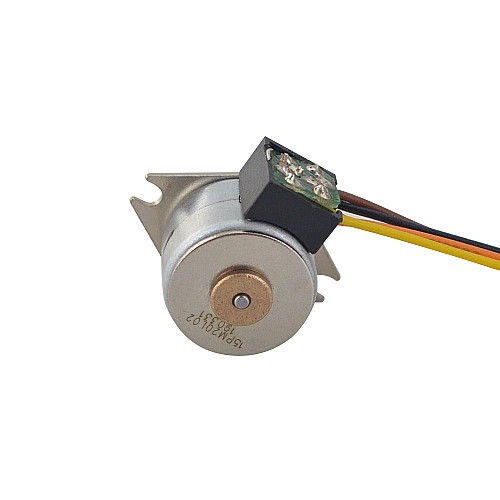

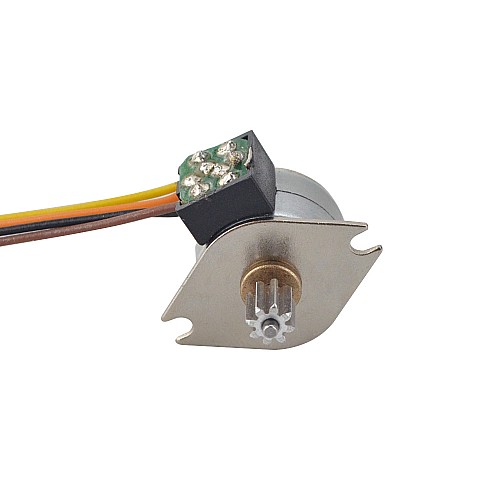

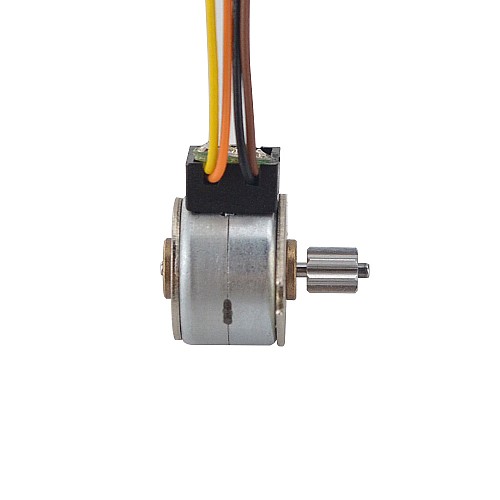

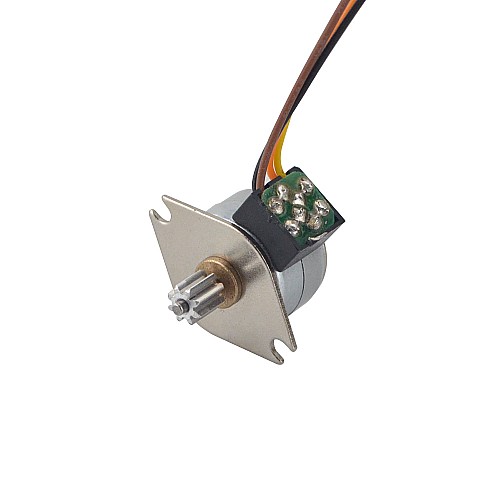

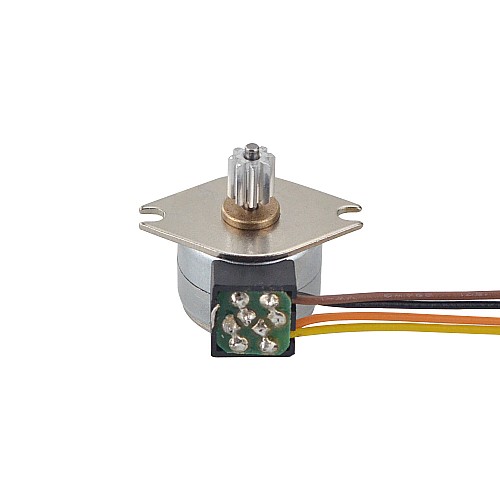

Шаговый двигатель PM Φ15x12 мм, 18 градусов, 3,43 мН·м (0,486 унций·дюйма), 0,4 А, 4 провода

0 отзывов - Написать отзыв

руб.0

В наличии: 1
Модель: 15PM20L02
Вес брутто: 0.06kg
Сертифицировано: ISO, CE

Products Sold: 77

Количество

Купить

Вопрос

В закладки В сравнение

Минимальное количество для заказа: 999

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Электрические характеристики

Номер детали производителя: 15PM20L02
Тип двигателя: шаговый двигатель с постоянными магнитами
Фаза: 2
Угол шага: 18 градусов
Номинальный ток/фаза: 0,4 А
Удерживающий момент: 3,43 мН·м (0,486 унций·дюйм)
Момент затяжки: 0,98 мН·м (0,139 унций·дюйм)
Фазовое сопротивление: 30,5±7% Ом (20℃)
Класс изоляции: B 130°C[266°F]
Индуктивность: 6 мГн±20%(1 кГц)
Инерция ротора: менее 1,0 ^г.см2
Срок службы: не менее 3000 ч (20℃, 500 имп/с)

Физические характеристики

Размер оправы: Φ15 мм
Длина тела: 12 мм
Диаметр вала: Φ1,5 мм
Длина вала: 8 мм

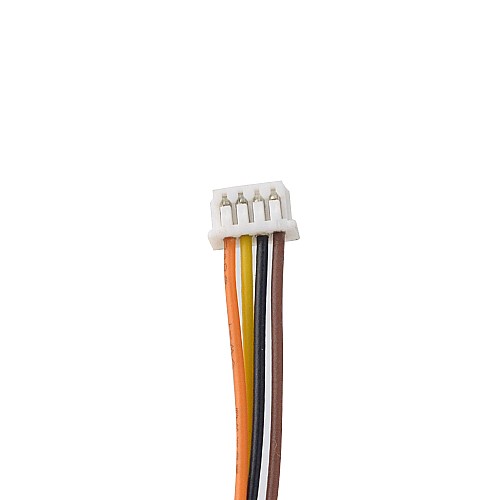

Количество выводов: 4 с разъемом Molex 51021 1.25
Длина вывода: 90 мм
Вес: 10,3 г

Связь

А+	А-	B+	Б-
Черный	Коричневый	Апельсин	Желтый

Тип продукта
Тип продукта	Шаговый двигатель с постоянными магнитами
Электрические характеристики
Индуктивность (мГн)	6
Количество фаз	2
Крутящий момент фиксатора (мН·м)	0.98
Крутящий момент фиксатора (унции на дюйм)	0.139
Номинальный ток (А)	0.4
Угол шага (град.)	18
Удерживающий крутящий момент (унции на дюйм)	0.486
Фазовое сопротивление (Ом)	30.5
Физические характеристики
Диаметр вала (мм)	1.5
Длина вала (мм)	8
Длина вывода (мм)	90
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Φ15
Рейтинг IP	30
