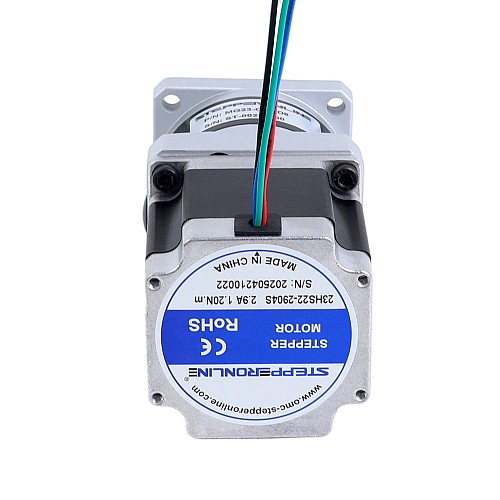

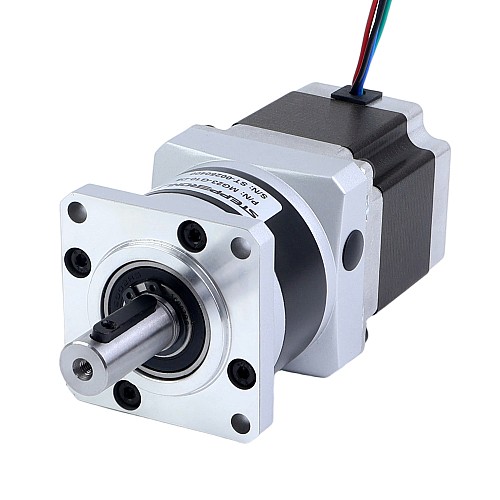

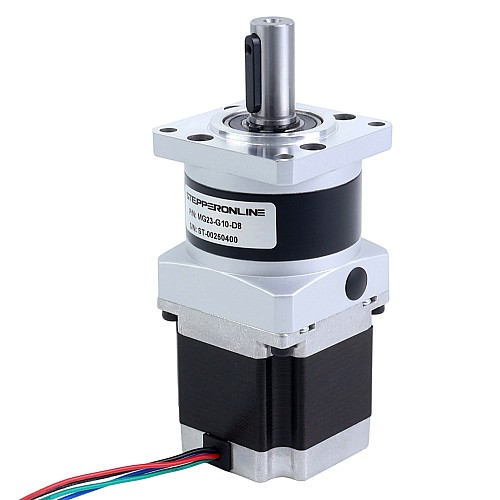

Шаговый двигатель Nema 23 биполярный, длина 54,5 мм, с планетарным редуктором серии MG с передаточным числом 10:1

Этот шаговый двигатель Nema 23 обеспечивает удерживающий крутящий момент 1,20 Н·м (169,93 унций-дюйма) и оснащён нашим высокоточным редуктором серии MG с передаточным числом 10:1. В отличие от стальных шестерён серии EG, в серии MG используются прочные шестерни, изготовленные методом порошковой металлургии, что обеспечивает оптимальное сочетание точности и экономичности для ваших задач.
Интегрированная конструкция муфты вала позволяет легко заменять двигатель или редуктор, обеспечивая гибкость ваших проектов.

Электрические характеристики

• Номер детали: 23HS22-2904S-MG10
• Тип двигателя: биполярный шаговый
• Удерживающий момент без редуктора: 1,20 Нм (169,93 унций-дюйм)
• Номинальный ток/фаза: 2,90 А
• Фазовое сопротивление: 0,90 Ом±10%
• Индуктивность: 2,60 мГн±20%(1 кГц)
• Класс изоляции: B 130°C[266°F]

Технические характеристики коробки передач

• Тип коробки передач: планетарная прямозубая
• Материал шестерни: порошковая металлургия
• Передаточное отношение: 10:1
• Эффективность: 90%
• Люфт на холостом ходу: <=30 угл. мин.
• Максимально допустимый крутящий момент: 10,00 Нм (1416,12 унций-дюймов)
• Допустимый крутящий момент: 20,00 Нм (2832,23 унции на дюйм)

Физические характеристики

• Размер кадра: 57 x 57 м
• Длина двигателя: 54,5 мм
• Длина коробки передач: 55,5 мм
• Тип выходного вала: шпоночный
• Диаметр выходного вала: Φ14 мм
• Длина выходного вала: 34 мм
