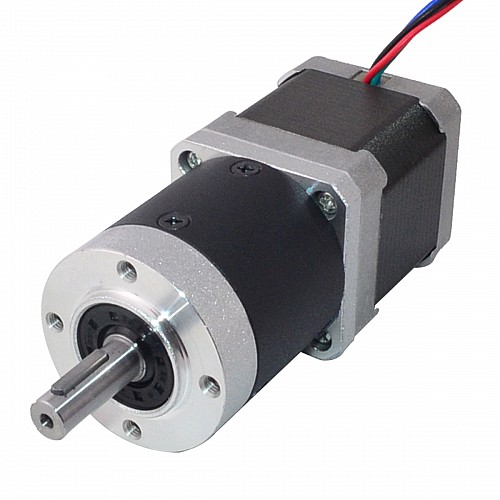

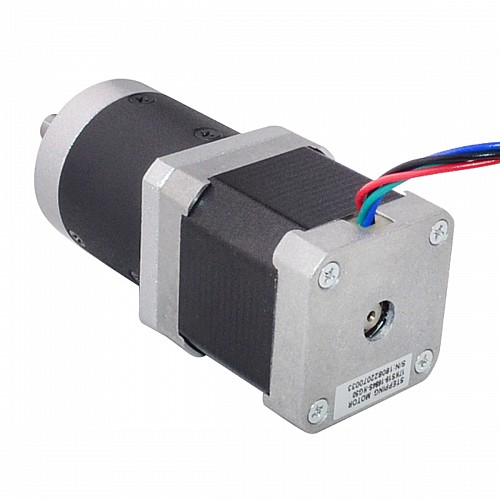

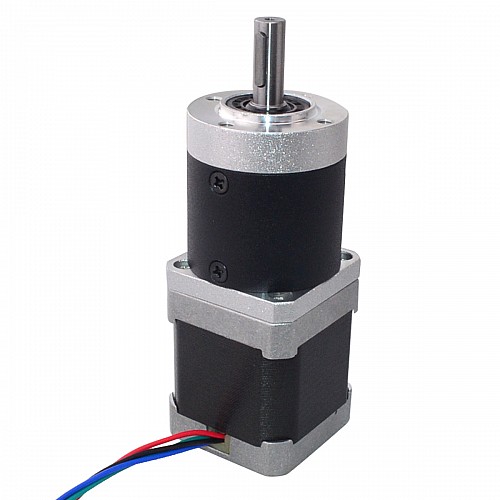

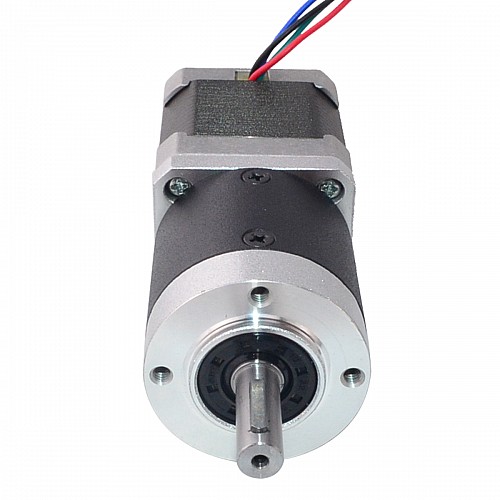

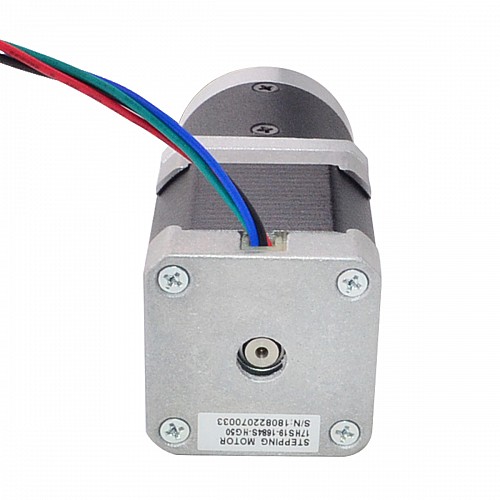

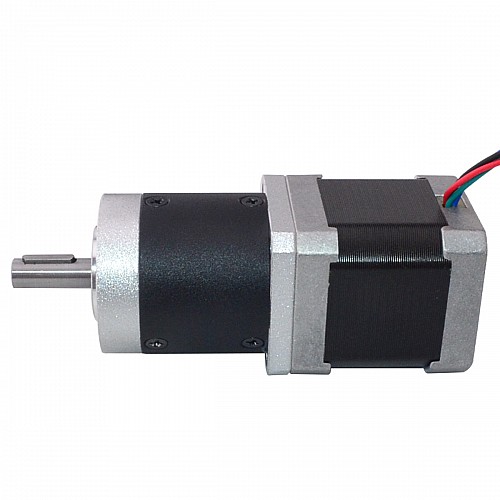

Шаговый двигатель Nema 17, длина = 48 мм, передаточное отношение 50:1, высокоточный планетарный редуктор

Снято с производства

Шаговый двигатель Nema 17, длина = 48 мм, передаточное отношение 50:1, высокоточный планетарный редуктор

0 отзывов - Написать отзыв

руб.0

В наличии: 1
Модель: 17HS19-1684S-HG50
Вес брутто: 0.71kg
Сертифицировано: ISO, CE, UKCA, RoHS

Количество

Купить

Вопрос

В закладки В сравнение

Минимальное количество для заказа: 999

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Этот шаговый двигатель Nema 17 с корпусом диаметром 48 мм и номинальным током 1,68 А интегрирован с планетарным редуктором диаметром 48,3 мм с передаточным числом 50:1. Это отличное решение для приложений с ограниченным пространством, требующих низкой скорости и/или высокого крутящего момента.

Электрические характеристики

Номер детали производителя: 17HS19-1684S-HG50
Тип двигателя: биполярный шаговый
Угол шага: 1,8 градуса
Удерживающий момент без редуктора: 44 Н·см (62,32 унции·дюйма)
Номинальный ток/фаза: 1,68 А
Напряжение: 2,80 В
Фазовое сопротивление: 1,65 Ом
Индуктивность: 2,8 мГн ± 20% (1 кГц)

Технические характеристики коробки передач

Тип коробки передач: Планетарная
Передаточное отношение: 50:1
Эффективность:75%
Люфт на холостом ходу: <= 1,6 градуса
Максимально допустимый крутящий момент: 10 Н·м (1416,4 унций·дюйм)
Допустимый крутящий момент: 15 Н·м (2124 унции·дюйма)
Макс. радиальная нагрузка: 100 Н
Температура окружающей среды: -10-50℃
Класс изоляции: B
Шум: <= 50 дБ
Срок службы: 6000 ч

Физические характеристики

Размер оправы: 42 x 42 мм
Длина двигателя: 48 мм
Длина коробки передач: 48,3 мм
Диаметр вала: Φ8 мм
Длина вала: 23,5 мм
Длина шпоночного паза: 14 мм
Количество отведений: 4
Длина вывода: 320 мм
Вес: 350 г

Связь

А+	А-	B+	Б-
Черный	Зеленый	Красный	Синий

По ряду причин мы временно прекратили производство и продажу этого товара. Заказ невозможен. Альтернативный товар: 17HS19-1684S-PG51 .

Электрические характеристики
Биполярное/униполярное	Биполярное
Индуктивность (мГн)	2.8
Ток(А)	1.68
Удерживающий момент без редуктора (Нм)	0.44
Фазовое сопротивление (Ом)	1.65
Спецификация муфты
Длина тела (мм)	96.3
Физические характеристики
Вес(г)	350
Диаметр вала (мм)	8
Длина вала (мм)	23.5
Длина вывода (мм)	320
Зазор при отсутствии нагрузки	<=1.6 градуса
Количество свинца	4
Материал шестерни	Легированная сталь
Одновальный/Двухвальный	Один вал
Передаточное отношение	50
Размер рамы (мм)	Nema 17 (42 x 42)
Рейтинг IP	40
Тип выхоDного вала	Шпоночный паз
Тип коробки передач	Прецизионный планетарный
