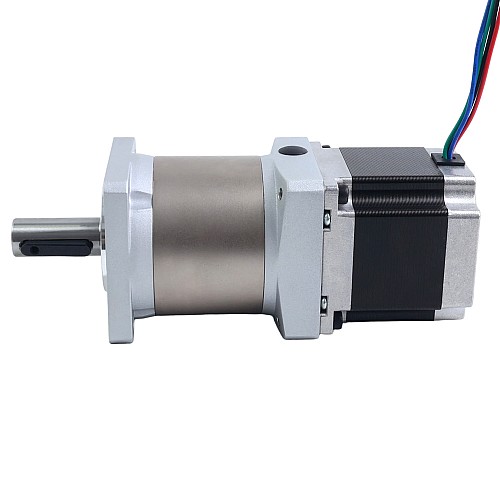

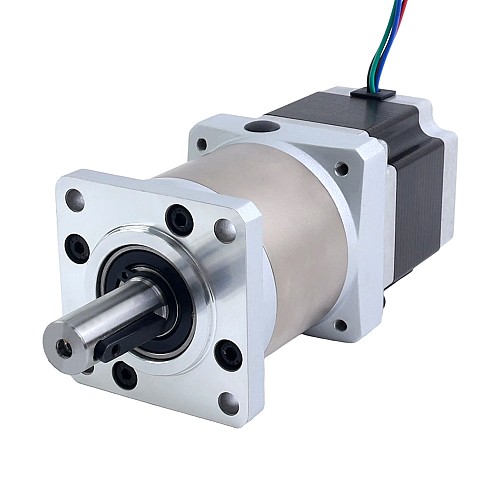

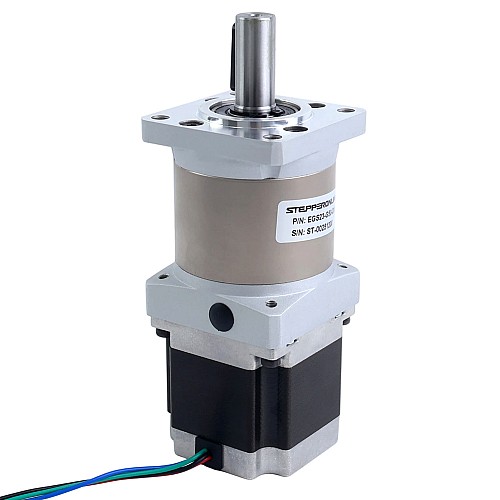

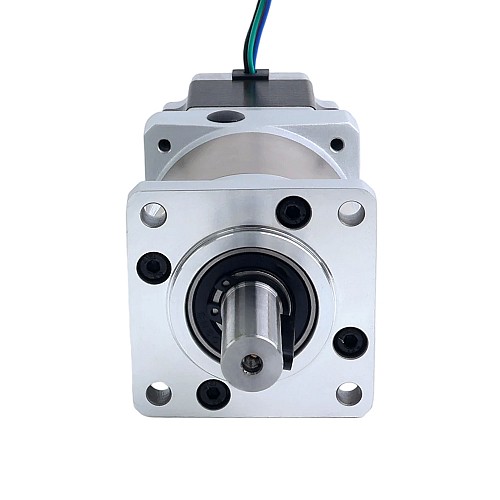

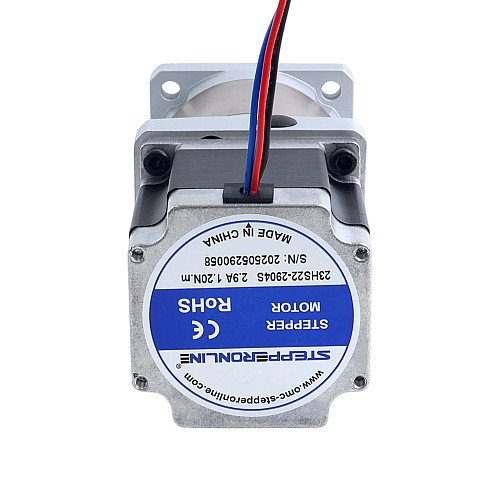

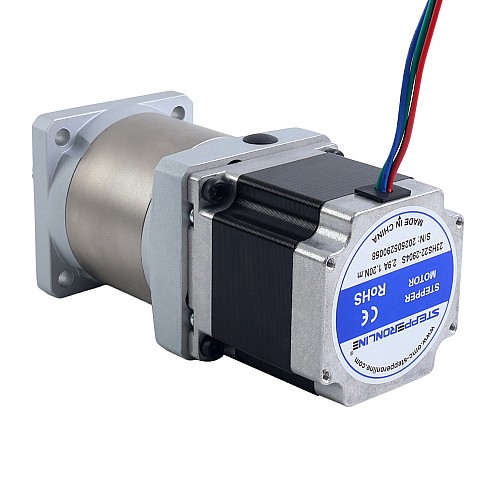

Шаговый двигатель Nema 23 биполярный, длина 54,5 мм, с планетарным редуктором серии EG с передаточным числом 50:1

Этот шаговый двигатель Nema 23 обладает моментом удержания 1,20 Н·м (169,93 унц·дюйм) и оснащён высокоточным планетарным редуктором серии EG с передаточным отношением 50:1, который гарантирует максимальный люфт всего 15 угловых минут, обеспечивая повторяемое и точное движение.
Разработанный для надёжной работы в жёстких условиях эксплуатации, этот мотор-редуктор предлагает значительно улучшенную точность позиционирования и повторяемость по сравнению со стандартными редукторами серии PG. Сочетая мощность, точность и долговечность, это решение на основе двигателя и редуктора идеально подходит для станков с ЧПУ, автоматизированных систем перемещения, робототехники и других применений, где критически важны крутящий момент, точность и долгосрочная надёжность.

Электрические характеристики

• Номер детали: 23HS22-2904S-EGS50
• Тип двигателя: биполярный шаговый
• Удерживающий момент без редуктора: 1,20 Нм (169,93 унции на дюйм)
• Номинальный ток/фаза: 2,90A
• Фазовое сопротивление: 0,90 Ом±10%
• Индуктивность: 2,60 мГн±20%(1 кГц)
• Класс изоляции: B 130°C[266°F]

Технические характеристики коробки передач

• Тип коробки передач: планетарная прямозубая
• Материал шестерни: легированная сталь
• Передаточное отношение: 50:1
• Эффективность: 94%
• Зазор при отсутствии нагрузки: <= 15 армин
• Максимально допустимый крутящий момент: 25,00 Нм (3540,29 унции на дюйм)
• Допустимый крутящий момент: 50,00 Нм (7080,58 унций-дюймов)

Физические характеристики

• Размер оправы: 60 x 60 мм
• Длина мотора: 54,5 мм
• Длина коробки передач: 73 мм
• Тип выходного вала: Шпоночный паз
• Диаметр выходного вала: Φ14 мм
• Длина выходного вала: 35 мм
