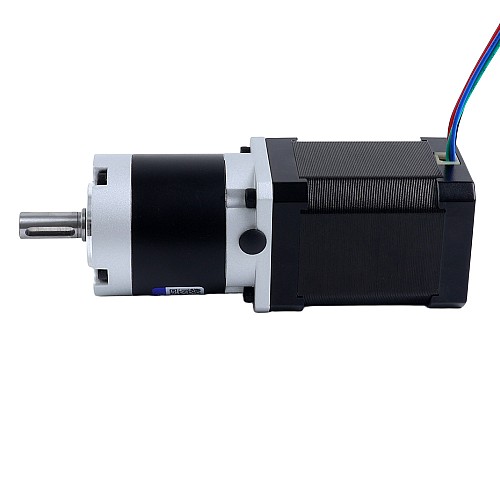

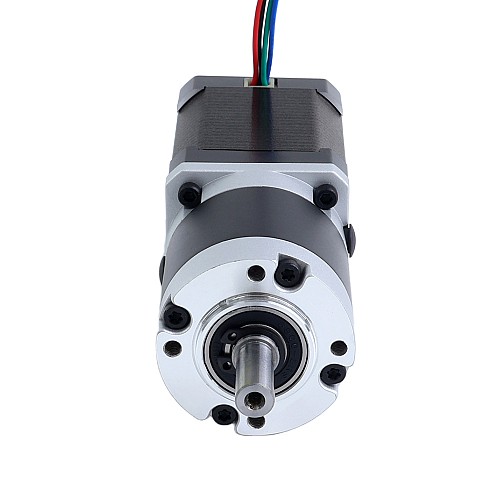

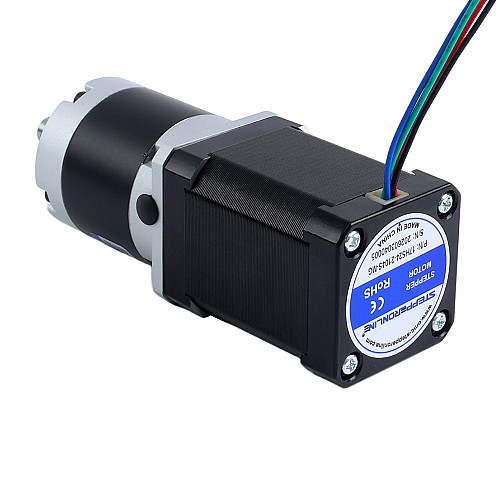

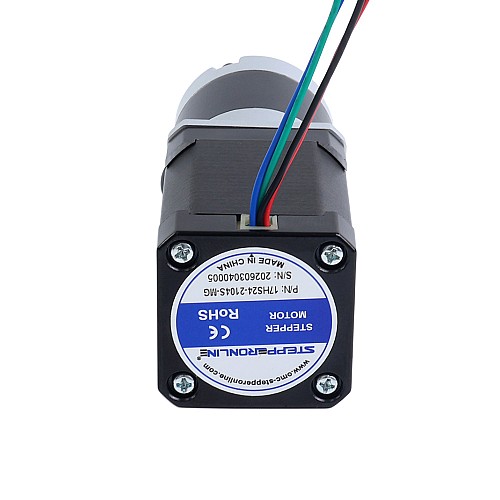

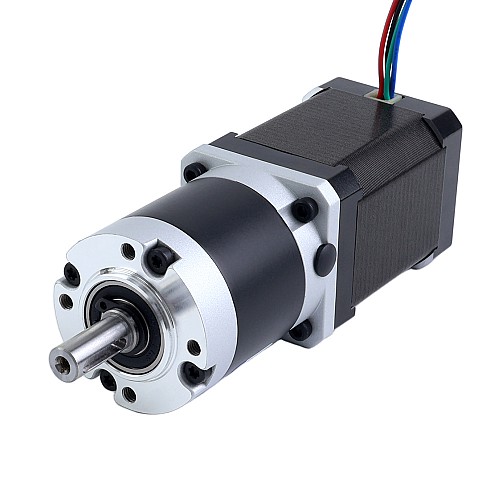

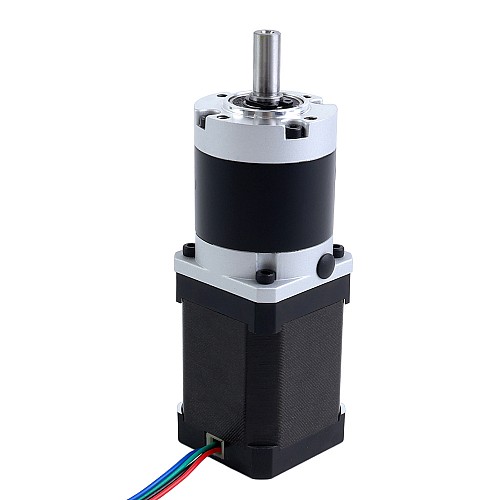

Шаговый двигатель Nema 17, биполярный, длина 60 мм, с планетарным редуктором серии MG с передаточным числом 100:1

Новый

Шаговый двигатель Nema 17, биполярный, длина 60 мм, с планетарным редуктором серии MG с передаточным числом 100:1

0 отзывов - Написать отзыв

руб.2637

5 + руб.2528

10 + руб.2428

50 + руб.2335

100 + руб.2250

В наличии: 200
Модель: 17HS24-2104S-MG100
Вес брутто: 0.91kg
Сертифицировано: ISO, CE, UKCA, RoHS

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В избранное Сравнить

Выберите местный склад, получите больше преимуществ!

Клиентам из России рекомендуется в первую очередь использовать локальный склад в России, так как это обеспечивает более быструю доставку, удобное послепродажное обслуживание и позволяет избежать таможенного оформления, экономя время и средства.
Клиенты из всех стран также могут выбрать склад в Китае.

Этот шаговый двигатель Nema 17 обеспечивает удерживающий момент 0,76 Н·м (107,62 унций-дюйма) и оснащён нашим высокоточным редуктором серии MG с передаточным числом 100:1. В отличие от стальных шестерён серии EG, в серии MG используются прочные шестерни, изготовленные методом порошковой металлургии, что обеспечивает оптимальное сочетание точности и экономичности для ваших задач.
Интегрированная конструкция муфты вала позволяет легко заменять двигатель или редуктор, обеспечивая гибкость ваших проектов.

Электрические характеристики

Номер детали: 17HS24-2104S-MG100
Тип двигателя: биполярный шаговый
Удерживающий момент без редуктора: 0,76 Нм (107,62 унций-дюйм)
Номинальный ток/фаза: 2,10 А
Фазовое сопротивление: 1,60 Ом±10%
Индуктивность: 3,00 мГн±20%(1 кГц)
Класс изоляции: B 130°C[266°F]

Технические характеристики коробки передач

Тип коробки передач: планетарная прямозубая
Материал шестерни: порошковая металлургия
Передаточное отношение: 100:1
Эффективность: 80%
Зазор при отсутствии нагрузки: <=45 армин
Максимально допустимый крутящий момент: 5,00 Нм (708,06 унций-дюймов)
Допустимый крутящий момент: 10,00 Нм (1416,12 унций-дюймов)

Физические характеристики

Размер оправы: 42 x 42 мм
Длина двигателя: 60 мм
Длина коробки передач: 51 мм
Тип выходного вала: шпоночный
Диаметр выходного вала: Φ8 мм
Длина выходного вала: 21,5 мм

Связь

А+	А-	B+	Б-
Черный	Зеленый	Красный	Синий

Подходящий кронштейн — ST-M12.

Тип продукта
Тип продукта	Редукторный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	3.0
Ток(А)	2.1
Удерживающий момент без редуктора (Нм)	0.76
Фазовое сопротивление (Ом)	1.6
Физические характеристики
Диаметр вала (мм)	8
Длина вала (мм)	21.5
Длина кабеля (мм)	500
Длина тела (мм)	111
Зазор при отсутствии нагрузки	<=45 arcmin
Количество свинца	4
Одновальный/Двухвальный	Один вал
Передаточное отношение	100
Размер рамы (мм)	Nema 17 (42 x 42)
Рейтинг IP	40
Тип выхоDного вала	Шпоночный паз
Тип коробки передач	Прецизионный планетарный
