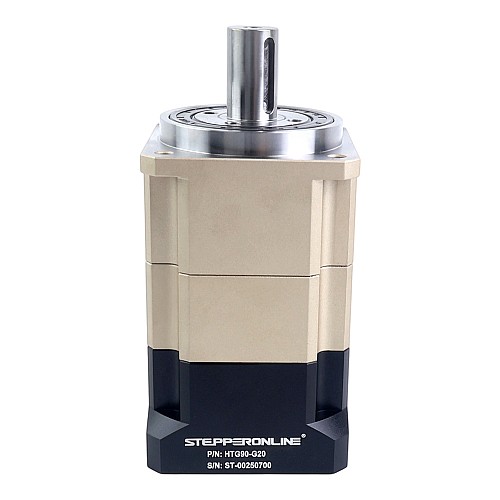

Серия HTG 90 мм 20:1 косозубый планетарный редуктор с люфтом 5 угловых минут для серводвигателей IP65

Планетарный редуктор серии HTG с косозубым зацеплением имеет передаточное отношение 20:1 и люфт 5 армин Он разработан для серводвигателей размером 80 мм и диаметром вала 19 мм, совместим с серводвигателями 80/90 мм. Он обеспечивает стабильную передачу, низкий уровень шума, прецизионную конструкцию косозубого зацепления, высокую удельную мощность, повышенную грузоподъемность и эффективную передачу крутящего момента.
Идеально подходит для высокоскоростных/высококрутящего момента: автомобильные трансмиссии, трансмиссии тяжелых грузовиков, аэрокосмические системы и другие промышленные применения с высокими требованиями.

Технические характеристики коробки передач

• Номер детали: HTG90-G20
• Тип редуктора: планетарный, косозубый
• Материал шестерни: легированная сталь
• Передаточное отношение: 20:1
• Эффективность: 97%
• Зазор при отсутствии нагрузки: <=5 армин
• Номинальная входная скорость: 3000 об/мин
• Максимальная входная скорость: 6000 об/мин
• Максимально допустимый крутящий момент: 112 Нм (991,28 фунт-дюйм)
• Допустимый крутящий момент: 224 Нм (1982,57 фунт-дюйм)
• Максимальная осевая нагрузка вала: 1300 Н
• Максимальная радиальная нагрузка на вал: 3250 Н
• Степень водонепроницаемости: IP65
• Срок службы: 20000 часов

Физические характеристики

• Размер оправы: 90 x 90 мм

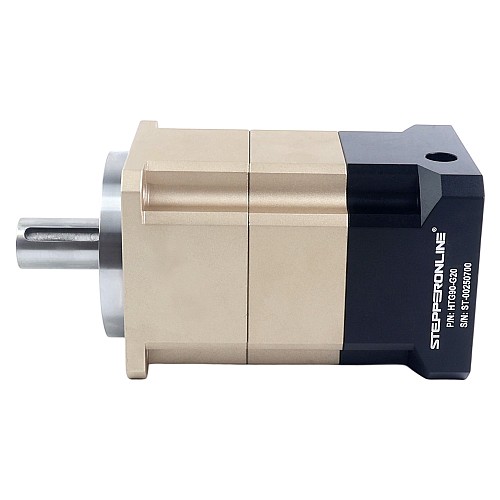

• Длина коробки передач: 141 мм

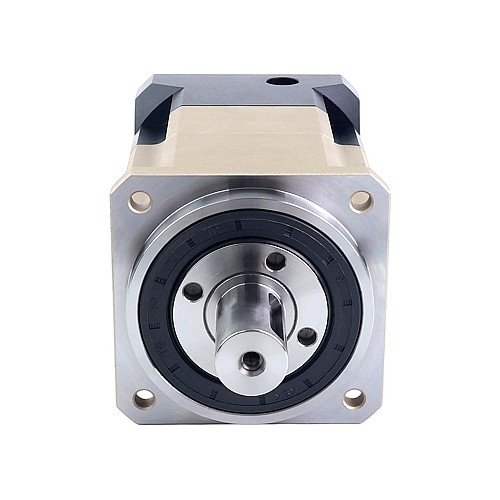

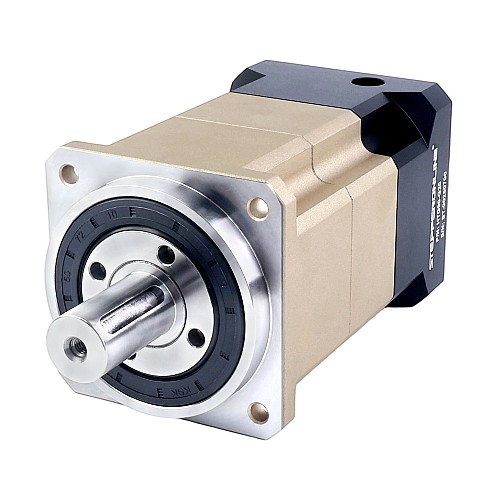

• Диаметр выходного вала: Φ22 мм
• Длина выходного вала: 48 мм
• Тип выходного вала: шпоночный

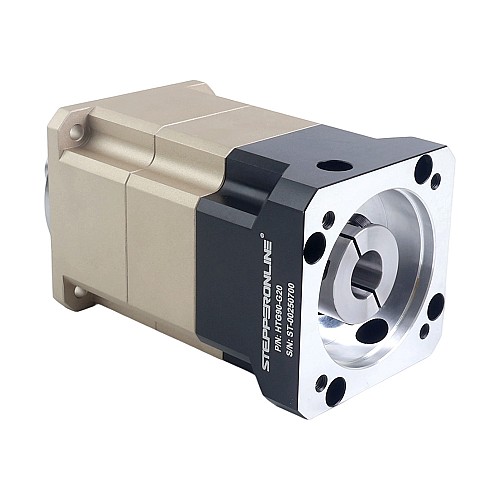

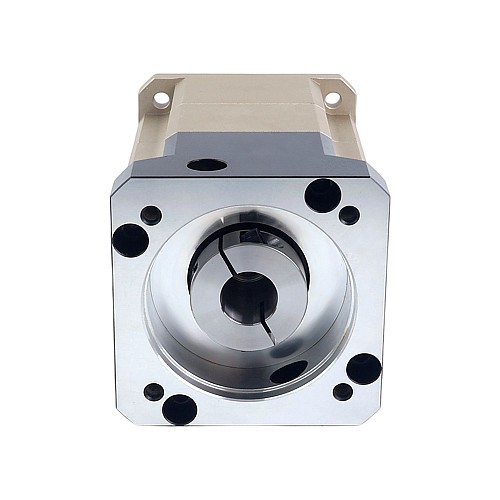

• Диаметр входного вала: Φ19 мм
• Длина входного вала: макс. 44 мм
