Серводвигатель постоянного тока серии DSY 200 Вт RS485, 24–70 В постоянного тока, 0,637 Нм, 3000 об/мин, 17-битный инкрементальный энкодер, класс защиты IP65

Это новейшая сервосистема постоянного тока серии DSY, состоящая из серводвигателя 48 В постоянного тока мощностью 200 Вт и сервопривода 24–70 В постоянного тока мощностью 200 Вт. Номинальный крутящий момент серводвигателя составляет 0,637 Н·м, максимальный крутящий момент — 1,91 Н·м, а номинальная скорость — 3000 об/мин.
В стандартной комплектации он оснащён 17-битным однооборотным магнитным инкрементальным энкодером и отличается высокой удельной мощностью, что позволяет ему обеспечивать высокую мощность при компактных размерах, достигая в три раза большей мгновенной перегрузки. Новая конструкция магнитной цепи снижает пульсации крутящего момента, минимизируя вибрацию во время работы и обеспечивая более плавный крутящий момент.
Его можно широко использовать в различных приложениях, таких как мобильные роботы (AMR, AGV), сервисные роботы, специальные роботы, логистические склады и сортировка, медицинское оборудование, приборы и легкая текстильная промышленность, где важны ограничения по напряжению и размерам.

Предметы в комплекте

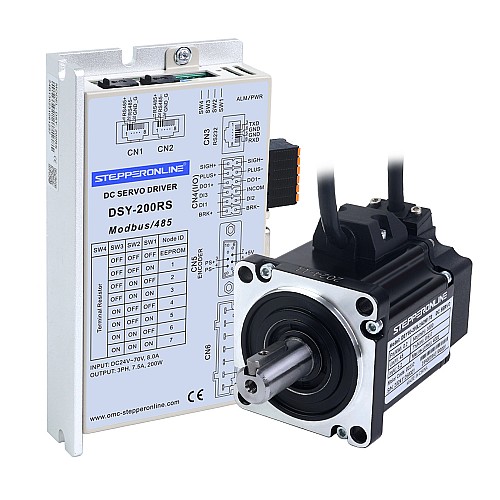

• 1 x DSY-200RS: импульсный/RS485 драйвер серводвигателя постоянного тока мощностью 200 Вт

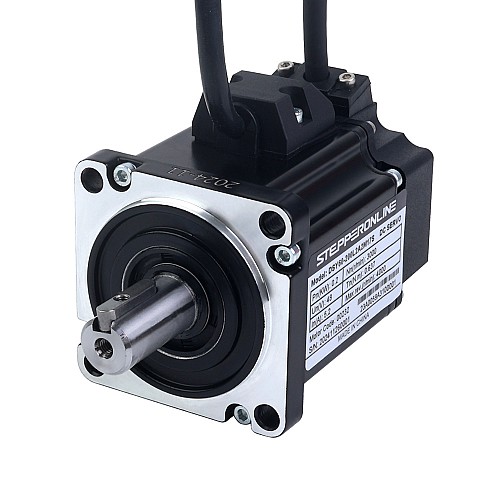

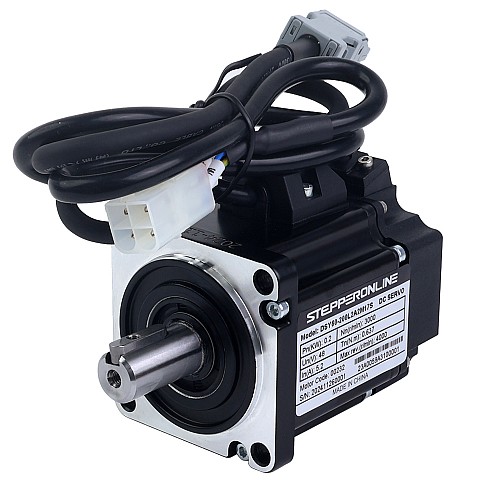

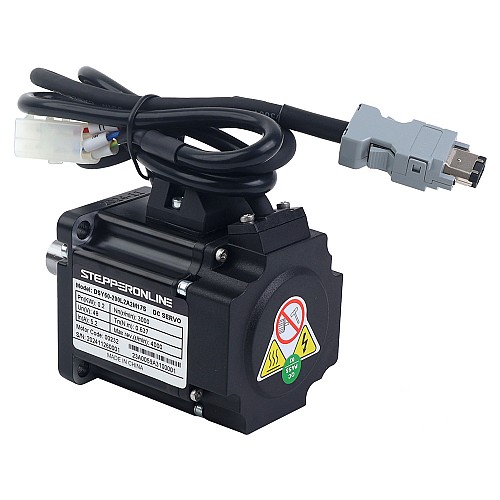

• 1 x DSY60-200L2A2M17S: серводвигатель 200 Вт 48 В постоянного тока, 3000 об/мин, 0,637 Нм, 17-битный энкодер IP65

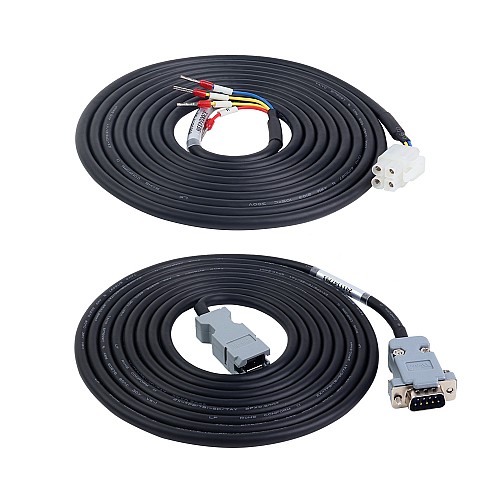

• 1 x P1-DS-03P08M: кабель двигателя длиной 3,0 м
• 1 x E2-DS-03AM: кабель энкодера длиной 3,0 м

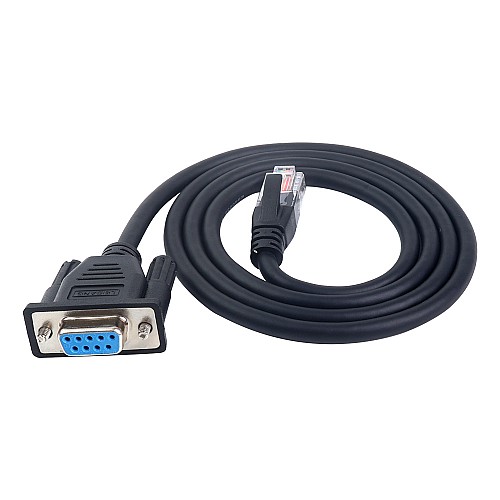

• 1 x RS232-5: отладочный кабель длиной 1,0 м

Спецификация сервопривода

• Номер детали: DSY-200RS
• Непрерывный выходной ток: 7,5 А
• Максимальный выходной ток: 24,0 А
• Входное напряжение питания: 24–70 В постоянного тока
• Номинальная мощность 200 Вт
• Размеры: 141*75,5*25,4 мм

Технические характеристики серводвигателя

• Номер детали: DSY60-200L2A2M17S
• Номинальная мощность: 200 Вт
• Номинальное напряжение: 48 В постоянного тока
• Номинальный крутящий момент: 0,637 Нм
• Пиковый крутящий момент: 1,91 Нм
• Номинальный ток: 5,2 А
• Номинальная скорость: 3000 об/мин
• Крутящий момент: 0,123 Нм/А
• Сопротивление линии: 0,86 Ом ± 10%
• Индуктивность линии: 1,46 мГн ± 20%
• Инерция: 0,27 кг*м ² *10 ^-4
• Энкодер: 17-битный однооборотный магнитный инкрементный энкодер
• Поляки: 10
• Рейтинг IP: IP65
• Диаметр вала: 14 мм
• Длина кабеля: 3 м (опционально доступны длины 1,5 м и 5 м)
