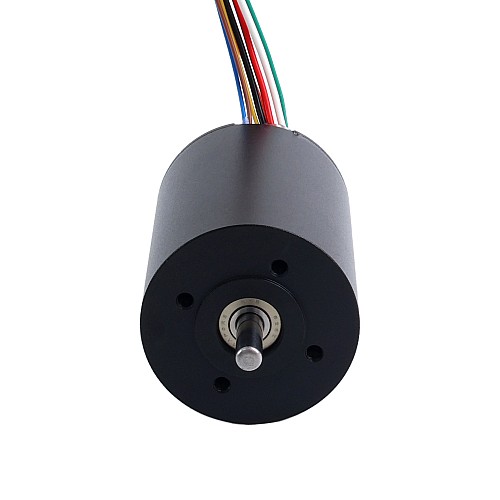

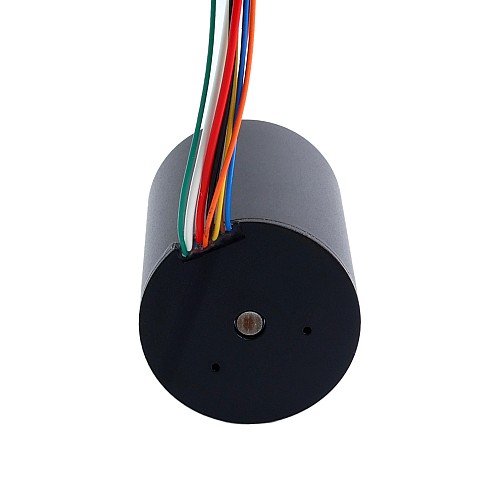

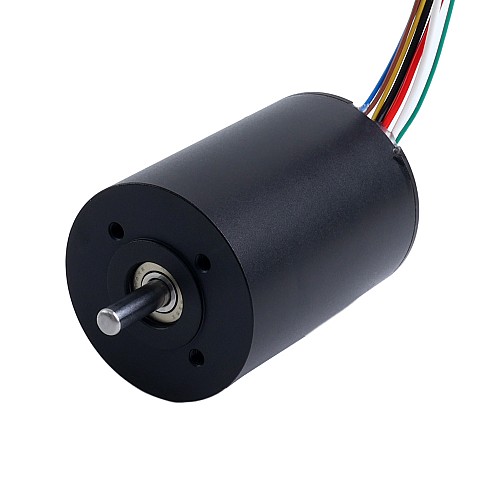

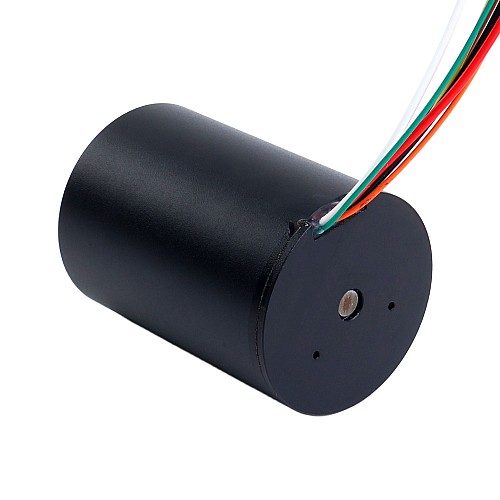

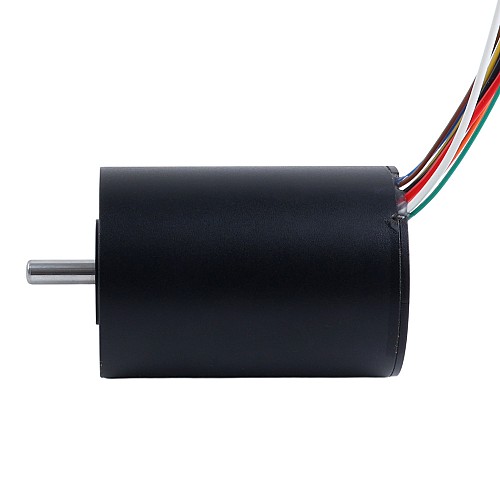

Бесщеточный безсердечниковый круглый двигатель 28V 3500RPM 304mNm 111W 6.06A Ф50x70mm

Бесщеточный безсердечниковый круглый двигатель 28V 304mNm 111W 6.06A Ф50x70mm - 50CL70-28-P2-3500 | StepperOnline

Новый

Бесщеточный безсердечниковый круглый двигатель 28V 3500RPM 304mNm 111W 6.06A Ф50x70mm

0 отзывов - Написать отзыв

руб.3460

5 + руб.3317

10 + руб.3185

50 + руб.3064

100 + руб.2952

В наличии: Предварительный заказ
Модель: 50CL70-28-P2-3500
Вес брутто: 0.72kg
Сертифицировано: ISO, CE, RoHS

Доступные варианты

Отправка из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Что означает предварительный заказ?

Предзаказ — это товар, которого в данный момент нет в наличии. После оформления заказа мы начнём производство или закупку товара специально для вас.

Этот 28-вольтовый бесщёточный двигатель без сердечника обеспечивает выходную мощность 111 Вт. Он достигает номинальной скорости 3500 об/мин при потребляемом токе 6,06 А и обеспечивает номинальный крутящий момент 304 мНм. Он подходит для компактных, быстро реагирующих приложений, требующих малой инерции.

Двигатель без сердечника обеспечивает исключительную эффективность за счёт устранения потерь в стали, что значительно снижает энергопотребление в системах непрерывной автоматизации. Сверхнизкая инерция двигателя обеспечивает отклик в миллисекундном диапазоне для точного позиционирования. Сверхкомпактная конструкция и бесшумная работа с низким уровнем вибрации обеспечивают лёгкую интеграцию и надёжную работу без необходимости обслуживания. Идеально подходит для робототехники, лабораторной автоматизации и точных медицинских приборов.

Электрические характеристики

Номер детали производителя: 50CL70-28-P2-3500
Количество пар полюсов: 1
Номинальное напряжение: 28 В
Сопротивление выводов: 0,64 Ом
Индуктивность выводов: 0,18 мГн
Скорость холостого хода: 5300 об/мин
Ток холостого хода: 0,25 А
Номинальная скорость: 3500 об/мин
Номинальный ток: 6,06 А
Номинальный крутящий момент: 304 мНм
Номинальная мощность: 111 Вт
Максимальная выходная мощность: 302,76 Вт
КПД: 85,45%
Константа крутящего момента: 50,16 мН·м/А
Крутящий момент при остановке: 2182 мН·м
Константа противо-ЭДС: 5,25 мВ/об/мин
Константа скорости: 190,37 об/мин/В
Момент трения: 12,54 мН·м
Константа тока: 0,02 А/мНм
Амплитуда вибрации: <=0,1 мм
Максимально допустимая температура крыла: 180°C
Диапазон рабочих температур: -20–80°C
Шум: <=35 дБ
Срок службы: 8000 часов

Физические характеристики

Размер рамы: Φ50 мм
Длина двигателя: 70 мм
Диаметр вала: Φ6 мм
Длина вала: 17,5 мм
Длина кабеля: 300 мм

Подключение

U	V	W	+5V	GND	A	B	C
Красный	Черный	Белый	Зеленый	Синий	Коричневый	Желтый	Оранжевый

Электрические характеристики
Индуктивность выводов (mH)	0.18
Количество полюсов	2
Константа противо-ЭДС(мВ/об/мин)	5.25
Макс. выходная мощность (Вт)	302.76
Момент остановки(mNm)	2182.00
Момент трения(mNm)	12.54
Номинальная мощность (Вт)	111
Номинальная скорость (об/мин)	3500
Номинальное напряжение (В)	28
Номинальный крутящий момент (mNm)	304.00
Номинальный ток (А)	6.06
Постоянная крутящего момента(mNm/A)	50.16
Постоянная тока(A/mNm)	0.02
Скоростная постоянная (Rpm/V)	190.37
Скорость холостого хода (rpm)	5300
Сопротивление выводов (Ohms)	0.64
Ток холостого хода (А)	0.25
Эффективность(%)	85.45
