Серводвигатель постоянного тока серии DSY 1000 Вт CANopen 24–70 В постоянного тока 3,20 Нм с тормозом 3000 об/мин 17-битный инкрементальный энкодер IP65

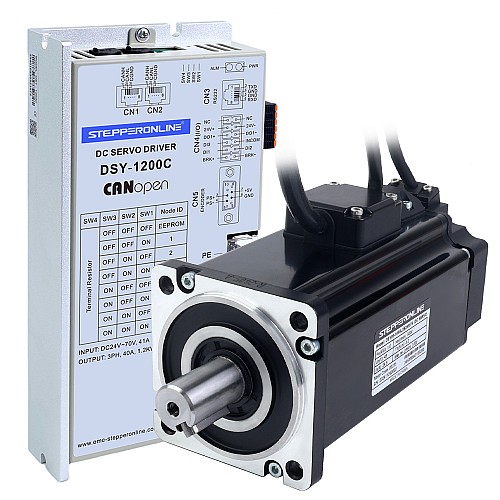

Это новейшая сервосистема постоянного тока серии DSY, состоящая из серводвигателя 48 В постоянного тока мощностью 1000 Вт, тормоза 24 В постоянного тока мощностью 8,5 Вт и сервопривода CANopen 24–70 В постоянного тока мощностью 1200 Вт. Номинальный крутящий момент серводвигателя составляет 3,20 Н·м, максимальный крутящий момент — 9,60 Н·м, а номинальная скорость — 3000 об/мин.
Сервосистема DSY-C поддерживает управление коммуникацией по протоколу CANopen со встроенными механизмами обнаружения ошибок и повторной передачи. По сравнению с RS485, она обеспечивает более быстрое время отклика, повышенную помехоустойчивость и поддержку сети с несколькими ведущими устройствами.
Его можно широко использовать в различных приложениях, таких как мобильные роботы (AMR, AGV), сервисные роботы, специальные роботы, логистические склады и сортировка, медицинское оборудование, приборы и легкая текстильная промышленность, где важны ограничения по напряжению и размерам.

Предметы в комплекте

• 1 x DSY-1200C: драйвер серводвигателя постоянного тока CANopen мощностью 1200 Вт
• 1 x DSY80-1000L2B2M17S: серводвигатель постоянного тока 1000 Вт, 48 В, 3000 об/мин, 3,20 Нм, с тормозом, 17-битный энкодер, IP65

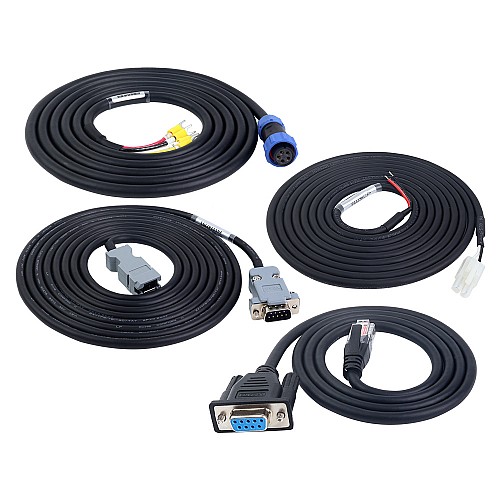

• 1 x P2-DS-03P30M: кабель двигателя длиной 3,0 м
• 1 x P1-DS-03M-S: тормозной трос 3,0 м
• 1 x E2-DS-03AM: кабель энкодера длиной 3,0 м
• 1 x RS232-5: отладочный кабель длиной 1,0 м

Спецификация сервопривода

• Номер детали: DSY-1200C
• Метод управления: CANopen
• Непрерывный выходной ток: 40,0 А
• Максимальный выходной ток: 120,0 А
• Входное напряжение питания: 24–70 В постоянного тока
• Номинальная мощность 1200 Вт
• Размеры: 200*100*35,8 мм

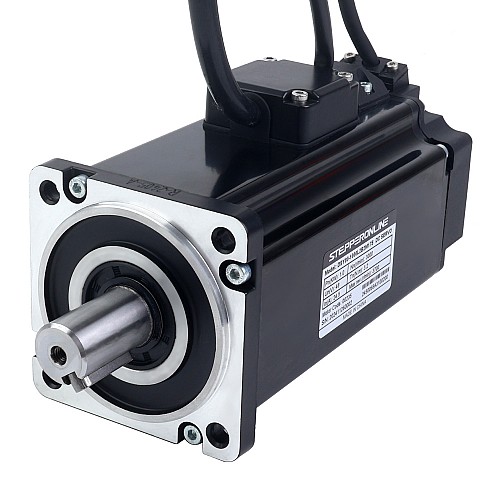

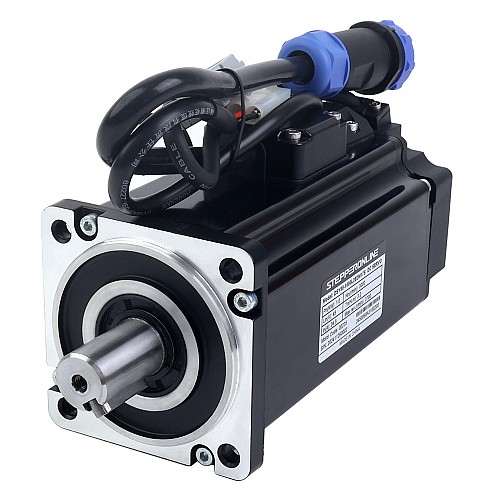

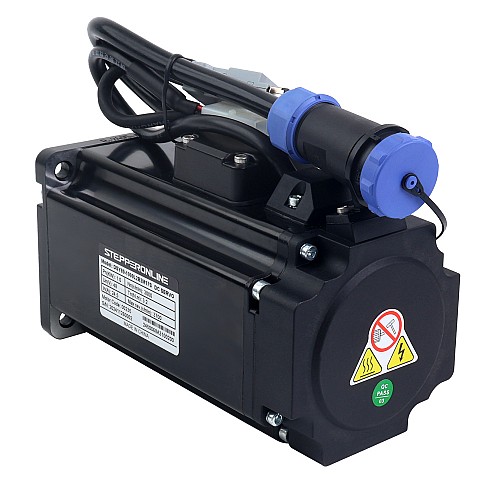

Технические характеристики серводвигателя

• Номер детали: DSY80-1000L2B2M17S
• Номинальная мощность: 1000 Вт
• Номинальное напряжение: 48 В постоянного тока
• Номинальный крутящий момент: 3,20 Нм
• Пиковый крутящий момент: 9,60 Нм
• Номинальный ток: 24,5 А
• Номинальная скорость: 3000 об/мин
• Крутящий момент: 0,13 Нм/А
• Сопротивление линии: 0,08 Ом ± 10%
• Индуктивность линии: 0,30 мГн ± 20%
• Инерция: 2,12 кг*м ² *10 ^-4
• Энкодер: 17-битный однооборотный магнитный инкрементный энкодер
• Поляки: 10
• Рейтинг IP: IP65
• Диаметр вала: 19 мм
• Крутящий момент тормоза: 3,80 Нм
• Напряжение тормоза: 24 В постоянного тока
• Мощность тормоза: 8,5 Вт
• Ток торможения: 0,42 А
• Длина кабеля: 3 м (опционально доступны длины 1,5 м и 5 м)
