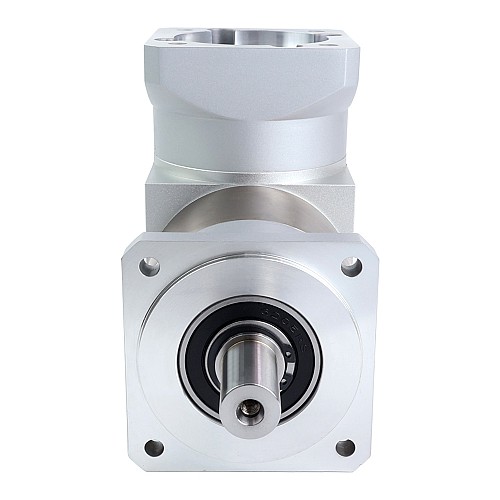

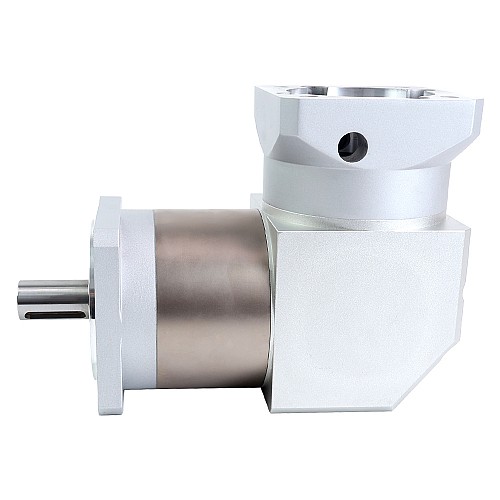

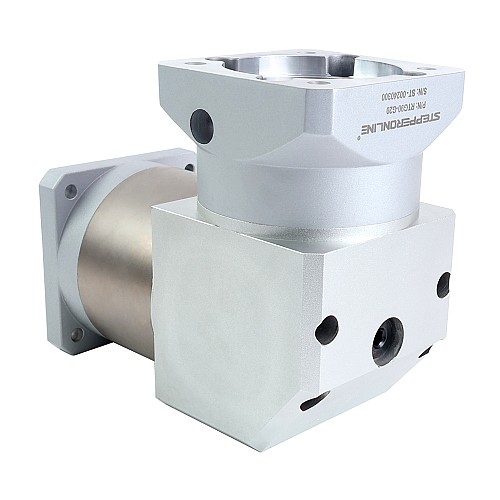

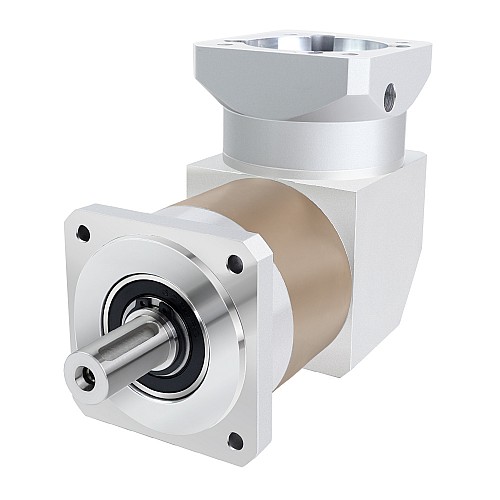

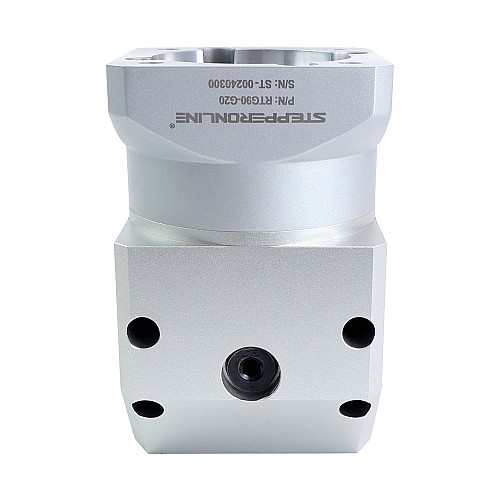

Планетарный редуктор серии RTG 90 мм 20:1 с угловым зазором 15 угловых минут для серводвигателей

Размер этого редуктора составляет 90 x 90 мм, а диаметр входного вала - 19 мм. Этот угловой редуктор предназначен для серводвигателя, причем валы высокой и низкой скорости расположены под углом 90 градусов. Одним из основных преимуществ этого углового редуктора являются его компактные размеры и возможность установки в ограниченном пространстве, что делает его популярным выбором для применений, где ведущее оборудование должно находиться рядом с ведомым оборудованием, например, на конвейерах или других машинах.

Характеристики редуктора

• Номер детали: RTG90-G20
• Тип редуктора: Планетарный угловой
• Материал шестерни: Легированная сталь
• Передаточное отношение: 20:1
• КПД: 94%
• Зазор при отсутствии нагрузки: <=15 армин
• Макс. допустимый крутящий момент: 90 Н·м (796,57 фунт-дюйм)
• Моментный допустимый крутящий момент: 180 Н·м (1593,13 фунт-дюйм)
• Длина входного вала двигателя для редуктора: 22-41 мм
• Макс. осевая нагрузка на вал: 800 Н
• Макс. радиальная нагрузка на вал: 1000 Н
• Номинальная входная скорость: 3000 об/мин
• Макс. входная скорость: 6000 об/мин
• Шум: <=55 дБ
• Степень защиты: IP54
• Срок службы: 20000 часов
• Рабочая температура: -20~150℃ (-4~302°F)

Физические характеристики

• Размер корпуса: 90 x 90 мм
• Длина редуктора: 172 мм
• Тип выходного вала: Шпоночный паз
• Диаметр выходного вала: Φ20 мм
• Длина выходного вала: 40 мм
• Диаметр входного вала: Φ19 мм
• Длина входного вала: 22~41 мм

Другие доступные передаточные отношения.
