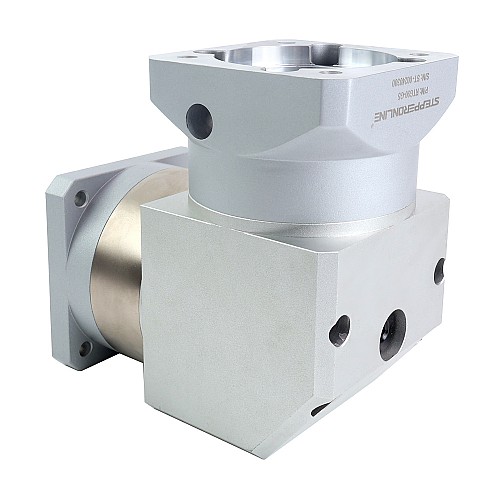

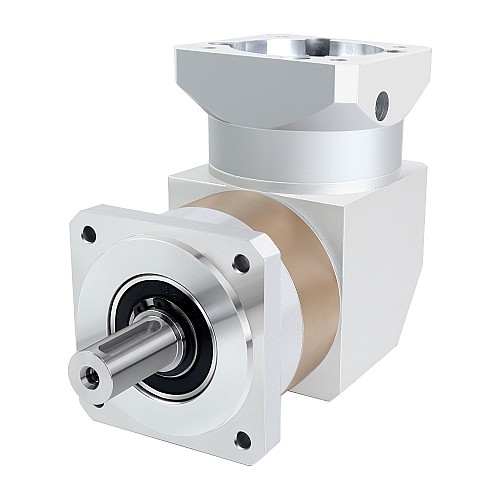

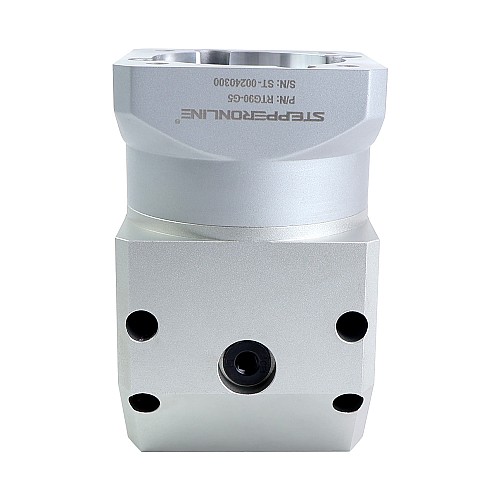

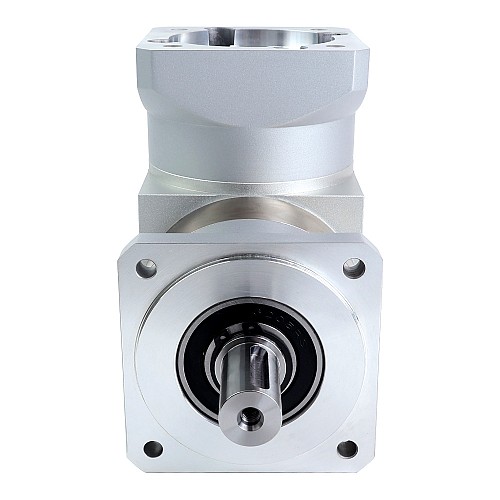

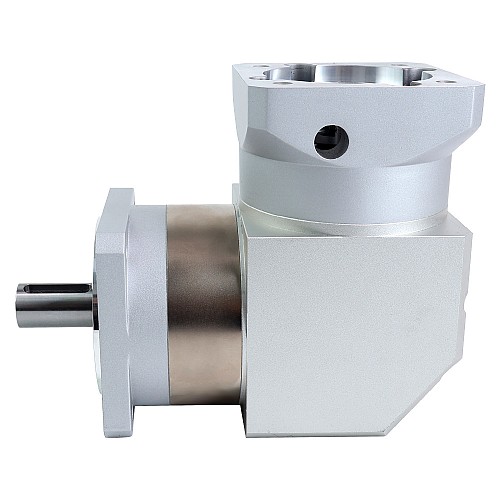

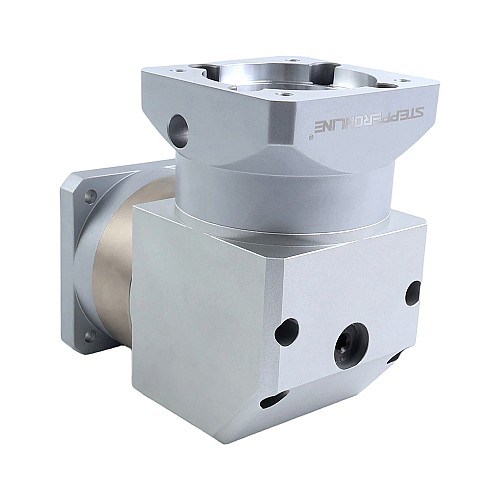

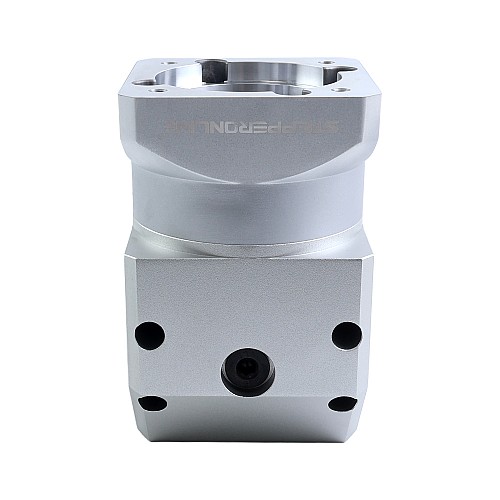

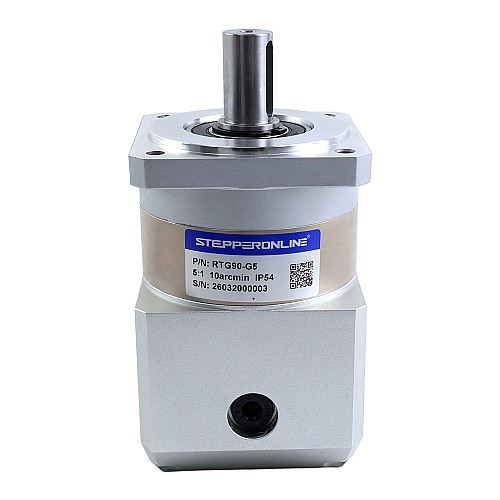

Планетарный редуктор серии RTG 90 мм 5:1 с прямым углом, люфт 10 угловых минут для серводвигателей

Размер этого редуктора составляет 90 x 90 мм, а диаметр входного вала — 19 мм. Этот угловой редуктор предназначен для серводвигателей, а высокооборотный и низкооборотный валы расположены под прямым углом друг к другу. Одним из основных преимуществ этого углового редуктора является его компактность и возможность установки в ограниченном пространстве, что делает его популярным выбором для применений, где приводное оборудование должно располагаться близко к ведомому, например, на конвейерах или другом оборудовании.

Характеристики редуктора

• Номер детали: RTG90-G5
• Тип редуктора: Угловой планетарный
• Материал редуктора: Легированная сталь
• Передаточное отношение: 5:1
• КПД: 96%
• Лютут на холостом ходу: <=10 угловых минут
• Максимально допустимый крутящий момент: 90 Нм (796,57 фунт-дюйм)
• Допустимый крутящий момент: 180 Нм (1593,13 фунт-дюйм)
• Длина входного вала двигателя, соответствующего редуктору: 22–41 мм
• Максимальная осевая нагрузка на вал: 800 Н
• Максимальная радиальная нагрузка на вал: 1000 Н
• Номинальная входная скорость: 3000 об/мин
• Макс. Скорость входного вала: 6000 об/мин
• Уровень шума: <=55 дБ
• Степень водонепроницаемости: IP54
• Срок службы: 20000 часов
• Рабочая температура: -20~150 ℃ (-4~302 °F)

Физические характеристики

• Размер рамы: 90 x 90 мм
• Длина коробки передач: 149,5 мм
• Тип выходного вала: шпоночный паз
• Диаметр выходного вала: Φ20 мм
• Длина выходного вала: 40 мм
• Диаметр входного вала: Φ19 мм
• Длина входного вала: 22~41 мм

Другие необязательные коэффициенты уменьшения.
