Интегрированный серводвигатель постоянного тока 750 Вт, 2,39 Нм (338,45 унций-дюймов), 3000 об/мин, 24–70 В постоянного тока с Modbus RS485

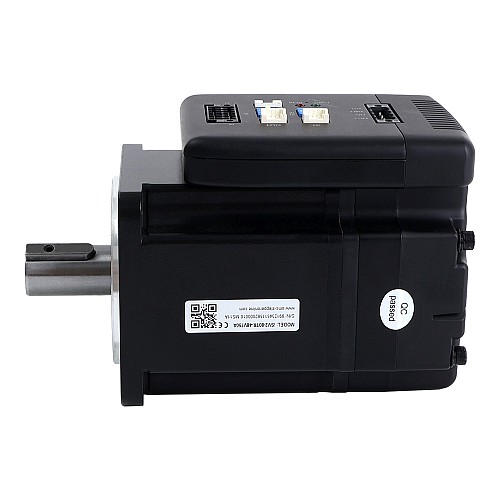

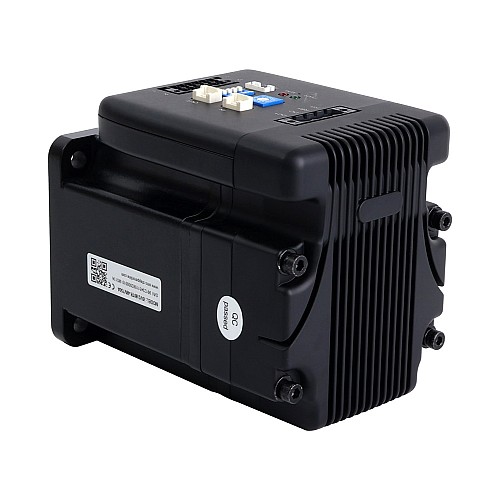

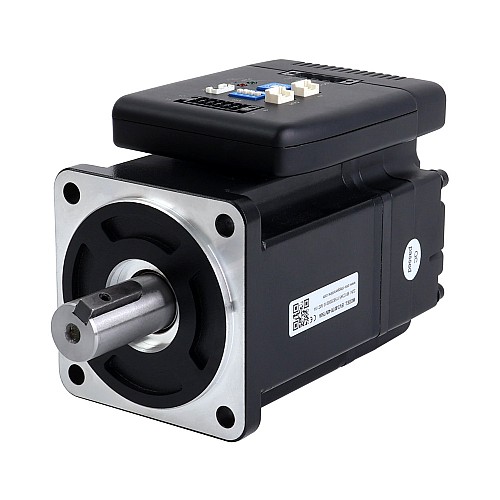

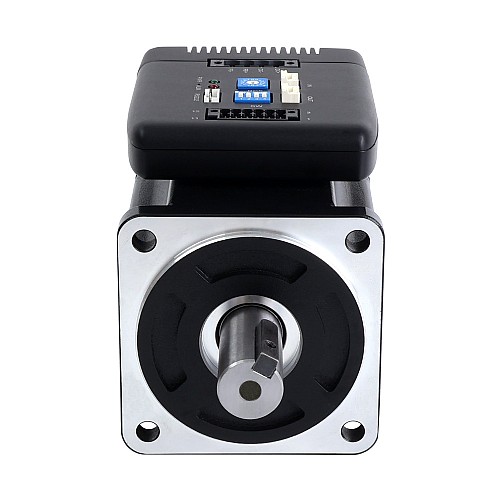

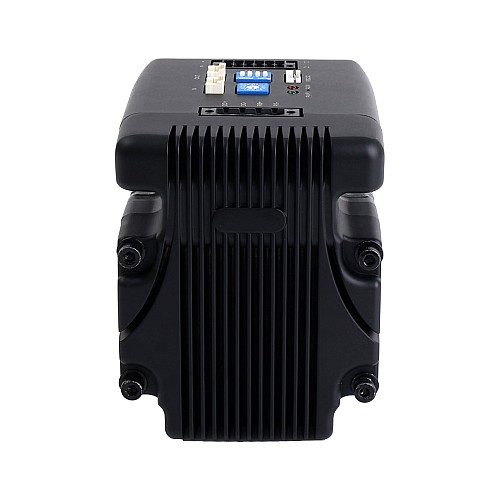

Интегрированный серводвигатель iSV2-80TR-48V750A — это двигатель типоразмера 80 мм, интегрированный с 17-битным инкрементальным магнитным энкодером и сервоприводом. По сравнению с серводвигателями серии ISV57T, этот двигатель поддерживает не только импульсное управление, но и протоколы Modbus RTU и RS485.
Благодаря компактным размерам и интегрированным всем компонентам, iSV2-80TR-48V750A экономит монтажное пространство. Широко используется в логистическом оборудовании, транспортном оборудовании, таком как AGV (автоматически управляемое транспортное средство), RGV (рельсовое управляемое транспортное средство) и т. д.

Основные характеристики

• Перегрузка в 2,5-3 раза
• Импульсное и RS485 управление
• Простота отладки и быстрое реагирование
• Поддержка стандартного протокола ModbuS RTU
• Встроенный двигатель и драйвер для экономии места
• Широкий диапазон входного напряжения 24-70 В постоянного тока (типичное 48 В)
• Интеграция с 17-битным инкрементальным магнитным энкодером
• Программируемые цифровые несимметричные 4 входа и 2 выхода
• Встроенный индексатор, программируемая 16-сегментная таблица положений
• Позиционирование/возврат в исходное положение/предел/быстрое stop/JOG... поддерживается

Электрические характеристики

• Номер детали производителя: iSV2-80TR-48V750A
• Номинальная мощность: 750 Вт
• Номинальный крутящий момент: 2,39 Н·м (338,45 унций·дюйм)
• Пиковый крутящий момент: 7,17 Н·м (1015,36 унций·дюйм)
• Номинальная скорость: 3000 об/мин
• Пиковая скорость: 4000 об/мин
• Номинальное напряжение: 48 В постоянного тока
• Входное напряжение: 24–70 В постоянного тока
• Постоянный ток: 19 А
• Пиковый ток: 57 А
• Энкодер: инкрементальный Энкодер
• Ток логического сигнала: 10 мА
• Сопротивление изоляции: 100 МОм

Физические характеристики

• Размер рамы: 80 x 80 мм
• Длина корпуса: 125,7 мм
• Диаметр вала: 19 мм
• Длина вала: 35 мм
• Вес: 2,58 кг

Рабочая среда и другие характеристики (Tj = 25 °C/77 °F)

• Охлаждение: Естественное или принудительное охлаждение
• Окружающая среда: В помещении (без воздействия), без едких или горючих газов, без масла или пыли
• Влажность: ниже 80% относительной влажности
• Рабочая температура (радиатор): 45 ℃ макс.
• Вибрация: менее 0,5 G (4,9 м/с²) 10–60 Гц (непостоянная работа)
• Температура хранения: -20 ℃ - 35 ℃
• Уровень защиты: IP20

Комплектация

• 1 x iSV2-80TR-48V750A

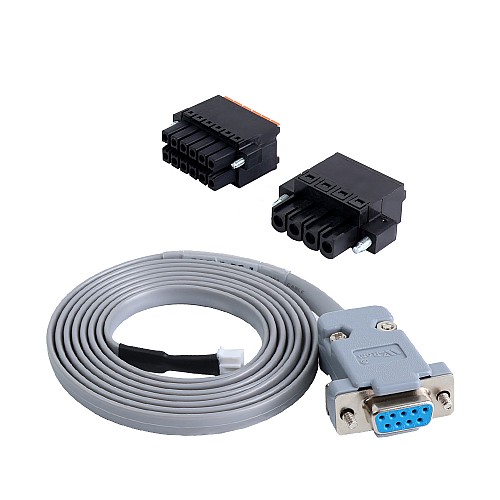

• 1 x CABLE-PC-1: кабель RS232
• 1 x CABLE-TX1M0-ISV2: кабель RS485
