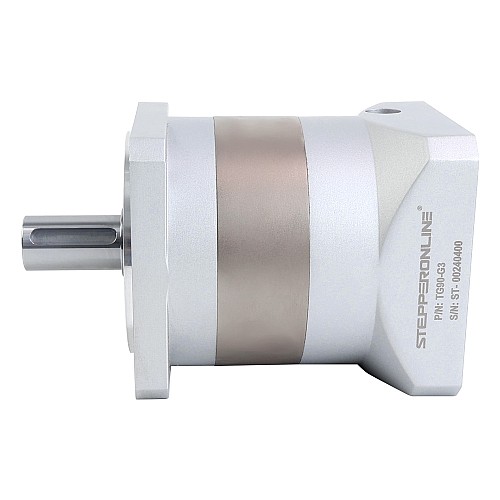

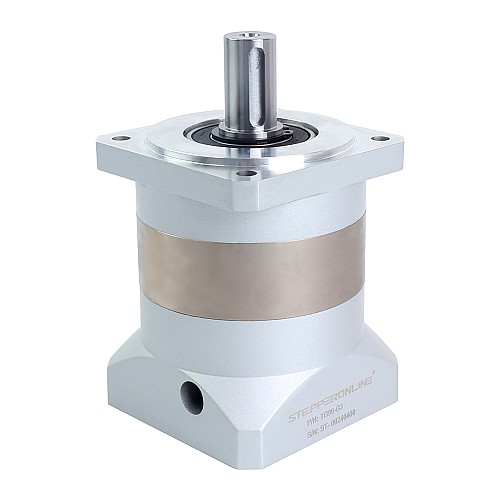

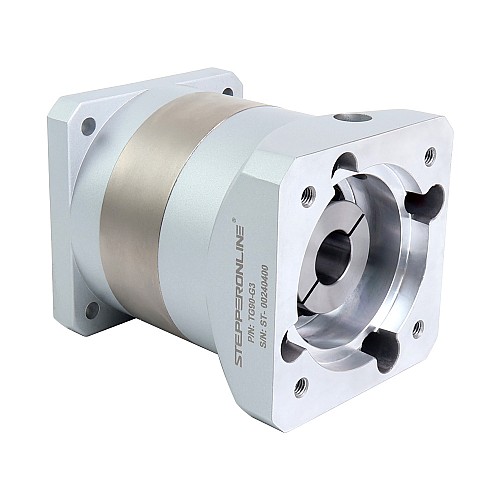

Планетарный редуктор серии TG 90 мм 3:1 с люфтом 10 угловых минут для серводвигателей

Этот высокоточный планетарный редуктор диаметром 90 мм относится к серии TG с передаточным числом 3:1 и максимальным люфтом 10 угловых минут. Он отлично подходит для применений, требующих высокой точности и надежности по исключительно выгодной цене. Этот линейный планетарный редуктор совместим с большинством серводвигателей, представленных на рынке.

Характеристики коробки передач

• Номер детали: TG90-G3
• Тип коробки передач: цилиндрическая планетарная коробка передач
• Материал шестерни: легированная сталь
• Передаточное число: 3:1
• КПД: 96%
• Инерция ротора: 0,61 кг.см²
• Зазор при холостом ходу: <=10 угл.-мин.
• Макс.допустимый крутящий момент: 60 Нм (531,04 фунт-дюйм)
• Допустимый момент крутящего момента: 120 Нм (1062,08 фунт-дюйм)
• Шум: <=55 дБ (1000 об/мин)/65 дБ (3000 об/мин)
• Степень водонепроницаемости: IP54
• Срок службы: 20000 часов

Физические характеристики

• Размер рамы: 90 x 90 мм
• Длина редуктора: 110 мм

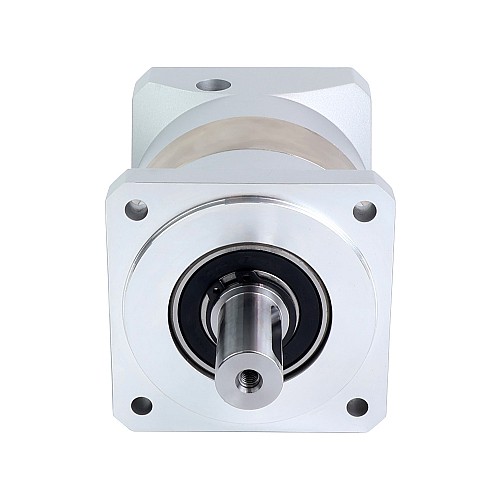

• Тип выходного вала: шпоночный паз
• Диаметр выходного вала: Φ20 мм
• Длина выходного вала: 40 мм

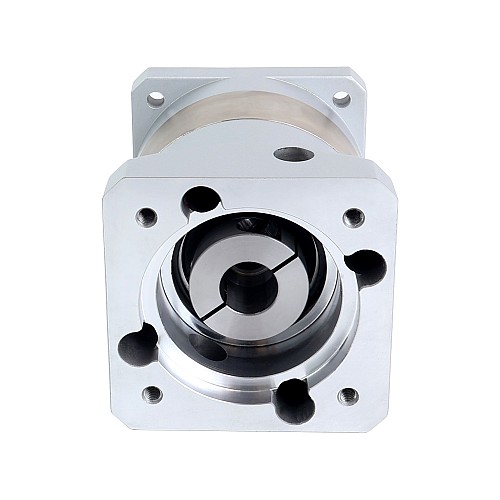

• Диаметр входного вала: Φ19 мм
• Длина входного вала: 24-41 мм

Другие дополнительные передаточные числа.
