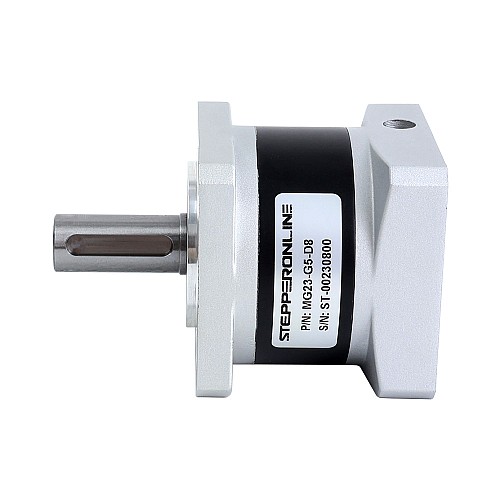

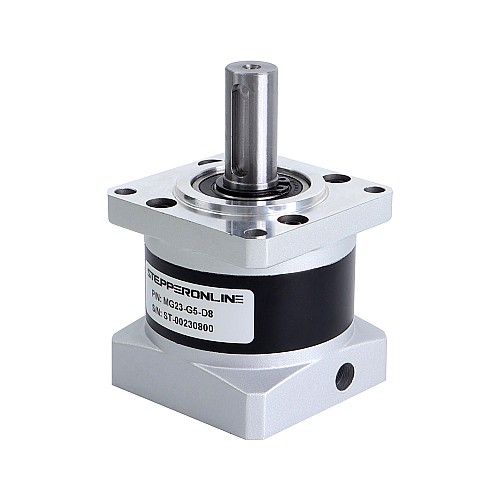

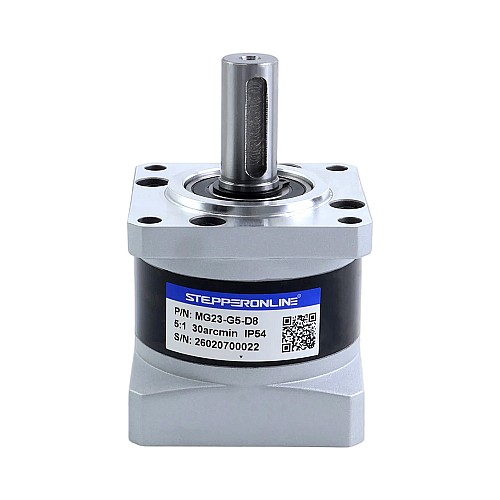

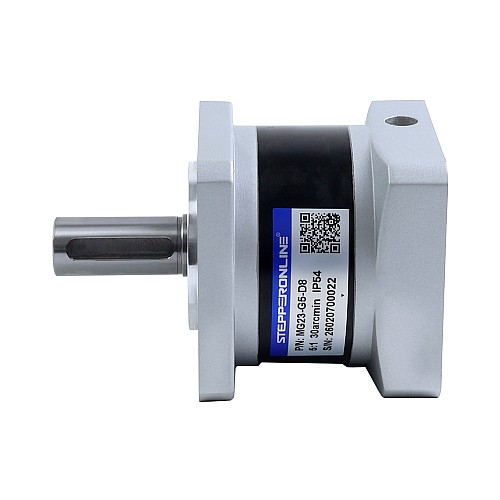

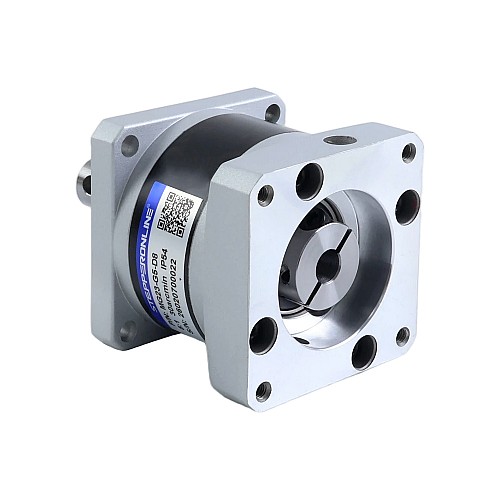

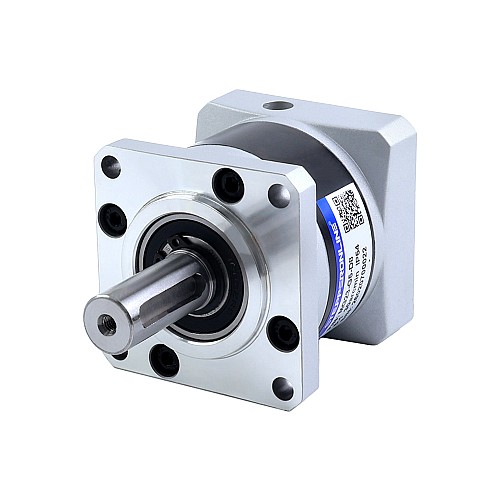

Планетарный редуктор серии MG, передаточное отношение 5:1, люфт 30 угловых минут для шагового двигателя Nema 23 диаметром 8 мм

Этот высокоточный планетарный редуктор относится к серии MG с передаточным отношением 5:1 и максимальным люфтом 30 угловых минут. В отличие от стальных шестерён серии EG, шестерни серии MG изготовлены методом порошковой металлургии. Это отличный выбор для применений, требующих высокой точности при низкой стоимости.

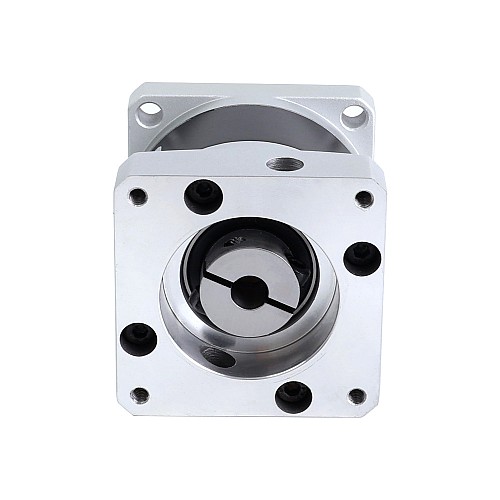

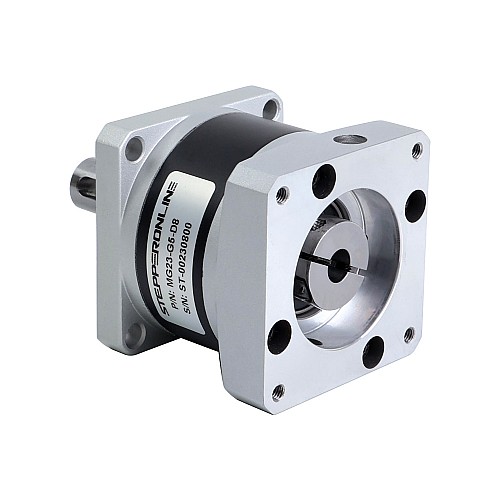

Этот линейный планетарный редуктор оснащён соединительной муфтой входного вала, которая подходит для стандартного короткого вала диаметром 8 мм шагового двигателя Nema 23, бесщёточного двигателя постоянного тока и щёточного двигателя постоянного тока.
Один из совместимых двигателей — 23HS30-2904S. Для заказа других двигателей обратитесь в нашу службу технической поддержки, чтобы заказать вал двигателя по индивидуальному заказу.

Характеристики коробки передач

• Номер детали: MG23-G5-D8
• Тип коробки передач: цилиндрическая планетарная коробка передач
• Материал шестерни: порошковая металлургия
• Передаточное число: 5:1
• КПД: 90%
• Инерция ротора: 0,13 кг·см²
• Зазор при отсутствии нагрузки: <=30 армин
• Макс.допустимый крутящий момент: 25 Нм (221,27 фунт-дюйм)
• Момент. Допустимый крутящий момент: 50 Нм (442,54 фунт-дюйм)
• Шум: <=55 дБ (1000 об/мин)/65 дБ (3000 об/мин)
• Степень водонепроницаемости: IP54
• Срок службы: 20000 ч

Физические характеристики

• Размер рамы: 57 x 57 мм
• Длина редуктора: 55,5 мм

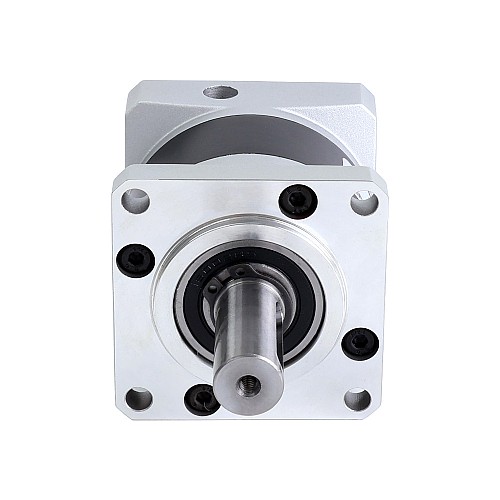

• Тип выходного вала: шпоночный паз
• Диаметр выходного вала: Φ14 мм
• Длина выходного вала: 34 мм
• Диаметр входного вала: Φ8 мм
• Длина входного вала соответствующего двигателя: 8–14 мм
