Комплект шагового двигателя Nema 34 с замкнутым контуром, 3 оси, 4,30 Нм (608,93 унций-дюйма) серии YS V2.0 с блоком питания

0 отзывов - Написать отзыв

руб.21321

5 + руб.20698

10 + руб.20111

50 + руб.19556

100 + руб.19031

В наличии: 10000
Модель: 3-CLYS48-V20
Вес брутто: 13.28kg
Сертифицировано: ISO, CE

Доступные варианты

Отправка из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

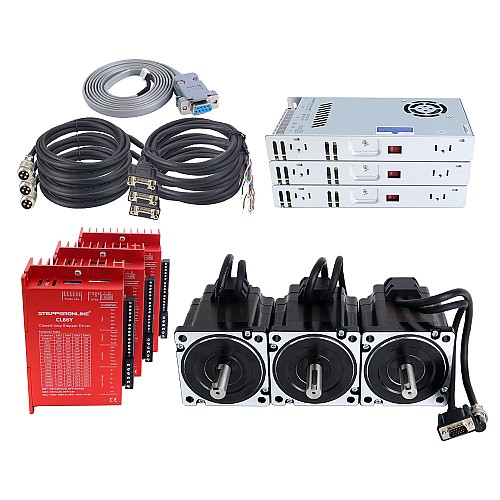

В этот комплект ЧПУ входят:

3 x 34HS31-6004D-E1000: шаговый двигатель Nema 34 с замкнутым контуром, 4,30 Нм (608,93 унций-дюйма) с энкодером, 1000 имп/об (4000 циклов/об)
3 x CL86Y-V20: Драйвер шагового двигателя с замкнутым контуром серии Y V2.0 0-8,5 А 20-80 В переменного тока/30-110 В постоянного тока для шагового двигателя Nema 34
3 x LE-350-60: импульсный источник питания 350 Вт 60 В 5,8 А 115/230 В
3 x CE2-M2-18: удлинительный кабель для двигателя AWG18 длиной 1,7 м (67 дюймов) и энкодера
1 x CABLE-PC-2: отладочный кабель RS232

Спецификация двигателя

Номер детали: 34HS31-6004D-E1000
Количество фаз: 2
Угол шага: 1,8 градуса
Удерживающий момент: 4,30 Нм (608,93 унций-дюйм)
Номинальный ток/фаза: 6,0 А
Фазовое сопротивление: 0,3 Ом ± 10%
Индуктивность: 2,1 мГн ± 20% (1 кГц)
Размер рамы: 86 x 86 мм
Длина корпуса: 98 мм
Диаметр вала: Φ14 мм
Длина вала: 37 мм
Длина вала шпоночного паза: 25 мм
Длина кабеля: 300 мм
Класс изоляции: B 130°C[266°F]

Спецификация кодировщика

Тип выходной цепи: Дифференциальный тип
Тип энкодера: оптический инкрементальный
Разрешение энкодера: 1000PPR (4000CPR)
Каналы выходного сигнала: 2 канала
Минимальное напряжение питания: 4,5 В
Максимальное напряжение питания: 5 В
Выходной ток: 25 мА
Выходное высокое напряжение: 4,5 В
Выходное низкое напряжение: 4,2–4,3 В
Максимальная выходная частота: 60 кГц

Спецификация драйвера

Выходной пиковый ток: 0~8,5 А (0~6 RMS)
Входное напряжение: 20~80 В переменного тока/30~110 В постоянного тока (типичное 48/60 В постоянного тока)
Ток логического сигнала: 7~16 мА (типично 10 мА)
Частота входного импульса: 0~200 кГц
Длительность импульса: 2,5 мкс
Сопротивление изоляции: 500 МОм

Спецификация блока питания

Номер детали: LE-350-60
Входное напряжение: 115/230 В переменного тока ±20%
Входная частота: 47–63 Гц
Входной ток: 40 А/230 В переменного тока
Выходное напряжение: 60 В
Выходной ток: 5,8 А
Номинальная выходная мощность: 350 Вт
Ток утечки: <0,5 мА/230 В переменного тока
Размеры: 215*115*30 мм(Д*Ш*В)
Внутренний фильтр электромагнитных помех
Высокая эффективность, низкая стоимость
Принудительное воздушное охлаждение встроенным вентилятором постоянного тока
Защита от перегрузки по току, перенапряжения, короткого замыкания и перегрева

Подключение двигателя и энкодера

ПРИКОЛОТЬ	1	2	3	4
Мотор	А+	А-	B+	Б-

ПРИКОЛОТЬ	1	2	3	11	12	13
Кодер	ЕА+	ВКЦ	Земля	ЭБ+	ЭБ-	EA-

Модель CL86Y-V20 является усовершенствованием CL86Y за счет добавления переключателя 5 В/24 В и включения бесплатного отладочного кабеля RS232.

Общие функции драйверов серии Y настроены и могут использоваться без отладки. Если требуется дополнительная отладка, нажмите здесь, чтобы приобрести необходимый отладочный кабель.

Двигатель оснащен сверхгибким кабелем, который можно сгибать 8 миллионов раз без повреждения.

Тип продукта
Тип продукта	Комплект шагового двигателя с замкнутым контуром
Электрические характеристики
Входное опорное напряжение (В)	24 - 80AC/ 36 - 110DC
Имеет ли кривая крутящего момента/тяги?	Да
Индуктивность (мГн)	2.1
Каналы выходного сигнала	2
Количество осей	3
Номинальный ток (А)	6.0
Разрешение кодера	1000PPR
Тип выходной цепи	Тип дифференциала
Тип кодировщика	Оптический инкрементальный
Удерживающий крутящий момент (унции на дюйм)	608.93
Удерживающий момент (Нсм)	430
Фазовое сопротивление (Ом)	0.3
Физические характеристики
Диаметр вала (мм)	14
Длина вала (мм)	37
Источник питания	Источник питания
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 34 (86 x 86)
Серия продуктов	Серия YS
Тип выхоDного вала	Шпоночный паз

File	Size
Y_Series_Stepper_Driver_Debug_Software_7.4.zip	31.1MB	Download
CL86Y-V20.STEP	20.11MB	Download
CL86Y_V2.0_pulse_stepper_driver_manual_V1.0.pdf	858.67KB	Download
34HS31-6004D-E1000.STEP	8.59MB	Download
34HS31-6004D-E1000_Full_Datasheet.pdf	82.73KB	Download
34HS31-6004D-E1000_Torque_Curve.pdf	96.34KB	Download
