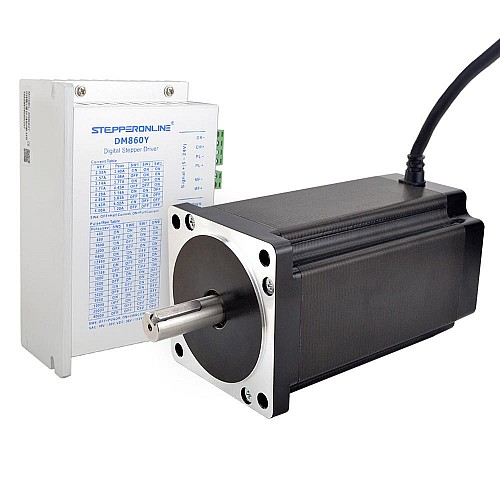

Комплект шагового двигателя Nema 34 12 Нм, шпоночный паз, один вал для аппарата ИВЛ и респиратора

• 1 x цифровой шаговый драйвер 2.4-7.2A AC18V-80V / DC 36V-110V для двигателя Nema 34
• 1 x шаговый двигатель Nema 34 серии E, биполярный, 1,8 градуса, 12,0 Нм (1699,68 унций-дюймов), 6,0 А, 86 x 86 x 151,5 мм, 4 провода

Спецификация двигателя

• Номер детали производителя: 34HE59-6004S
• Количество фаз: 2
• Угол шага: 1,8 градуса
• Удерживающий момент: 12,0 Нм (1699,68 унций-дюймов)
• Номинальный ток/фаза: 6,0 А
• Фазовое сопротивление: 0,7 Ом±10%
• Индуктивность: 7,9 мГн±20%(1 кГц)
• Размер рамы: 86 x 86 мм
• Длина тела: 151,5 мм
• Диаметр вала: Φ14 мм
• Длина вала: 37 мм
• Длина вала шпоночного паза: 25 мм
• Количество отведений: 4
• Длина вывода: 500 мм

Связь

Спецификация драйвера

• Выходной пиковый ток: 2,4–7,2 А (2,0–6,0 RMS)
• Входное напряжение: переменный ток 18–80 В / постоянный ток 36–110 В
• Ток логического сигнала: 7–15 мА (типично 10 мА)
• Частота входного импульса: 0–200 кГц
• Длительность импульса: 2,5 мкс
• Сопротивление изоляции: 500 МОм
• Охлаждение: естественное или принудительное
• Окружающая среда: избегать пыли, масляного тумана и едких газов.
• Температура окружающей среды: 0 － 65℃
• Влажность: 40% － 90% относительной влажности
• Рабочая температура: 50℃ макс.
• Вибрация: 10-50 Гц/0,15 мм
• Температура хранения: -20 － 65℃
