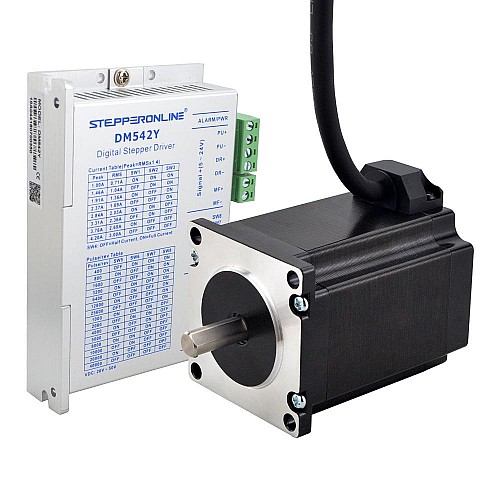

Комплект шагового двигателя Nema 23 1,85 Нм 8 мм с одним валом для аппарата для изготовления масок и аппаратов ИВЛ COVID-19 N95 СИЗ

• 1 x Цифровой шаговый драйвер серии Y 1,0-4,2 А постоянного тока 20 В-50 В для шаговых двигателей Nema 17, 23, 24

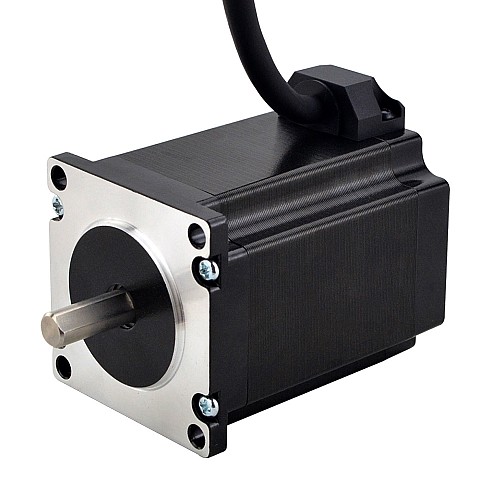

• 1 x шаговый двигатель Nema 23 8 мм с одним валом для аппарата для изготовления лицевой маски и аппарата искусственной вентиляции легких

Спецификация двигателя

• Номер детали производителя: 23HS30-2694S
• Количество фаз: 2
• Удерживающий момент: 1,85 Нм (262,03 унции на дюйм)
• Номинальный ток/фаза: 2,8 А
• Фазовое сопротивление: 1,1 Ом ± 10%
• Индуктивность: 5,4 мГн±20%(1 кГц)
• Размер оправы: 57 x 57 мм
• Длина корпуса: 76 мм
• Диаметр вала: Φ8 мм
• Длина вала: 21 мм
• Длина вала D-CUT: 15 мм
• Количество отведений: 4
• Длина вывода: 500 мм

Связь

Спецификация драйвера

• Выходной пиковый ток: 1,0–4,2 А (0,71–3,0 RMS)
• Входное напряжение: DC20V~50V
• Ток логического сигнала: 7–15 мА (типично 10 мА)
• Частота входного импульса: 0–200 кГц
• Длительность импульса: 2,5 мкс
• Сопротивление изоляции: 500 МОм
• Охлаждение: естественное или принудительное
• Окружающая среда: избегать пыли, масляного тумана и едких газов.
• Температура окружающей среды: 0 － 65℃
• Влажность: 40% － 90% относительной влажности
• Рабочая температура: 50℃ макс.
• Вибрация: 10-50 Гц/0,15 мм
• Температура хранения: -20 － 65℃
