Комплект серводвигателя переменного тока серии A6 1000 Вт RS485, 3000 об/мин, 3,18 Нм, с тормозом, 17-битный абсолютный энкодер, IP67

1 отзывов - Написать отзыв

руб.17315

5 + руб.16809

10 + руб.16333

50 + руб.15882

100 + руб.15456

В наличии: 10000
Модель: A6-RS1000H2B1-M17
Вес брутто: 5.65kg
Сертифицировано: ISO, CE

Products Sold: 90

Страну кликните｜реальный запас

Отправляется из

Китай

США

Германия

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

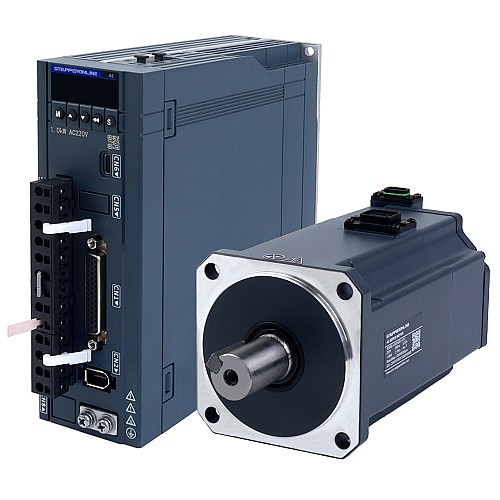

Это комплект серводвигателя переменного тока серии A6 с драйвером, состоящий из двигателя 220 В переменного тока мощностью 1000 Вт со встроенным 17-битным многооборотным абсолютным энкодером и тормозом 24 В мощностью 8,5 Вт, а также одно-/трехфазного сервопривода 220 В мощностью 1000 Вт с поддержкой импульсной/RS485/аналоговой связи. Двигатель обеспечивает превосходное качество сервоуправления.

Эта серия сервоприводов проста в эксплуатации, экономична и эффективна, обеспечивая оптимальное соотношение производительности и затрат.
Сервоприводы серии A6-RS отличаются высокой скоростью отклика, точностью и экономической эффективностью, предоставляя эффективные и удобные решения по управлению движением для различных отраслей промышленности.

Предметы в комплекте

1 x A6-1000RS: импульсный/RS485/аналоговый драйвер серводвигателя переменного тока мощностью 1000 Вт
1 x A6M80-1000H2B1-M17: серводвигатель переменного тока мощностью 1000 Вт, 3000 об/мин, 3,18 Нм, с тормозом, 17-битный энкодер, класс защиты IP67
1 x AS7-C-PWB075-3.0: кабель двигателя длиной 3,0 м
1 x AS7-C-ENC076-3.0: кабель энкодера длиной 3,0 м

Спецификация сервопривода

Номер детали: A6-1000RS
Импульсная/RS485/аналоговая связь
Полоса пропускания контура скорости 2 кГц
17-битный абсолютный энкодер
Номинальное напряжение одно-/трехфазное 220 В переменного тока
Номинальная мощность 1000 Вт
Размеры: 170*174*55 мм
Встроенная функция динамического торможения

Технические характеристики серводвигателя

Номер детали: A6M80-1000H2B1-M17
Номинальное напряжение: 220 В переменного тока
Номинальная мощность: 1000 Вт
Номинальный крутящий момент: 3,18 Нм
Пиковый крутящий момент: 11,13 Нм
Номинальная скорость: 3000 об/мин
Пиковая скорость: 6000 об/мин
Номинальный ток: 6,30 А
Пиковый ток: 20,90 А
Крутящий момент: 0,50 Нм/А
Обратная ЭДС Конст: 33,90 В/тыс.мин.
Сопротивление: 0,35 Ом
Индуктивность: 2,04 мГн
Инерция: 2,28 кг*м ² *10 ^-4
Поляки: 10
Энкодер: Магнитный энкодер, 17-битный однооборотный абсолютный (доступен многооборотный)
Рейтинг IP: IP67
Диаметр вала: 19 мм
Напряжение тормоза: 24 В постоянного тока
Мощность тормоза: 8,5 Вт
Крутящий момент тормоза: 3,20 Нм
Осевая нагрузка: максимум 147 Н
Радиальная нагрузка при длине вала 35 мм: максимум 392 Н

Пожалуйста, загрузите программное обеспечение для отладки сервоприводов серии A6 здесь.

Если вам нужен кабель с разъемом DB44, вы можете оформить покупку, перейдя по этой ссылке .

Если вам требуется более длинная комбинация кабеля двигателя и энкодера , доступны варианты длиной 5 м или 10 м .

Стандартный энкодер в этом серводвигателе может использоваться как многооборотный абсолютный энкодер, но для этого требуется кабель энкодера длиной 3 м , 5 м или 10 м с батарейным отсеком.

Если напряжение вашего источника питания составляет 110 В переменного тока , при использовании этого серводвигателя вам необходимо использовать трансформатор TR1200-A220-A120 .

Как выбрать правильный отладочный кабель Type-C? Подробнее в этой статье .

Более подробную информацию о различиях между всеми серводвигателями, продаваемыми на STEPPERONLINE, можно найти в этой статье .

Электрические характеристики
Входное напряжение (В)	220VAC
Интегрированное STO или нет?	Нет
Номинальная мощность (Вт)	1000
Номинальная скорость (об/мин)	3000
Номинальный крутящий момент (Нм)	3.81
Пиковая скорость (об/мин)	6000
Пиковый крутящий момент (Нм)	11.13
Разрешение кодера	17 бит
Режимы управления	Импульсный/RS485/Аналоговый
С тормозом	Да
Тип кодировщика	Магнитный Абсолют
Физические характеристики
Авиационная вилка или нет	Нет
Диаметр вала (мм)	19
Интегрировано или нет	Нет
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	80 х 80
Рейтинг IP	67

File	Size
A6M80-1000H2B1-M17.STEP	6.36MB	Download
A6M80-1000H2B1-M17_Full_Datasheet.pdf	166.19KB	Download
AS7-C-PWB075-3.0.pdf	110.26KB	Download
AS7-C-ENC076-3.0_Full_Datasheet.pdf	108.54KB	Download
A6-1000RS.stp	24.66MB	Download
A6-RS_series_servo_drive_manual.pdf	22.3MB	Download
