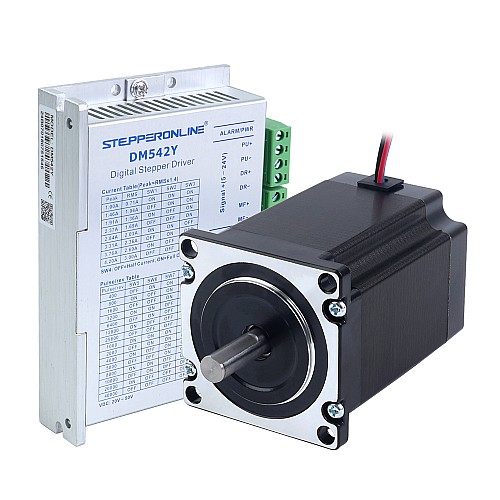

Комплект одноосного шагового двигателя с ЧПУ серии YS, шаговый двигатель Nema 23, 1,9 Нм (269,06 унций-дюймов) и драйвер

В этот комплект ЧПУ входят:

• 1 x 23HS30-2804S2: Nema 23 биполярный 1,9 Нм (269,06 унций-дюймов) 2,8 А 57x57x76,5 мм 4 провода вал Φ8 мм

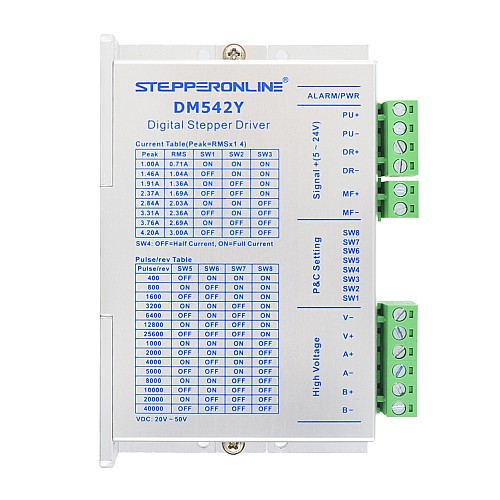

• 1 x DM542Y: цифровой шаговый драйвер серии Y 1,0–4,2 А постоянного тока 20–50 В для шаговых двигателей Nema 17, 23, 24

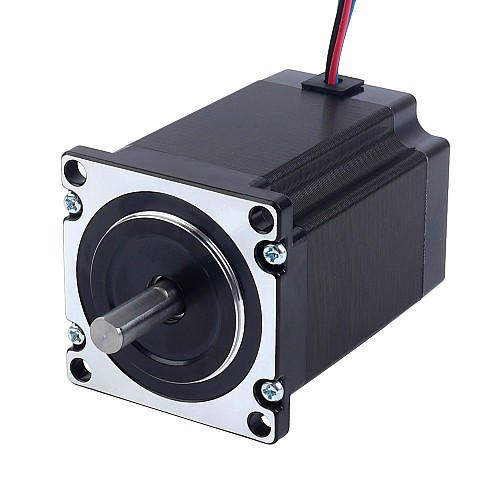

Спецификация двигателя

• Номер детали производителя: 23HS30-2804S2
• Тип двигателя: биполярный шаговый
• Угол шага: 1,8°
• Удерживающий момент: 1,9 Нм (269,06 унций-дюймов)
• Номинальный ток/фаза: 2,8 А
• Фазовое сопротивление: 1,13 Ом
• Индуктивность: 4,8 мГн±20%(1 кГц)
• Класс изоляции: B 130°C[266°F]
• Размер оправы: 57 x 57 мм
• Длина тела: 76,5 мм
• Диаметр вала: Φ8 мм
• Длина вала: 22 мм
• Длина D-образного выреза: 18 мм
• Количество отведений: 4
• Длина кабеля: 500 мм

Спецификация драйвера

• Выходной пиковый ток: 1,0–4,2 А (0,71–3,0 RMS)
• Входное напряжение: DC20V~50V
• Ток логического сигнала: 7–15 мА (типично 10 мА)
• Частота входного импульса: 0–200 кГц
• Длительность импульса: 2,5 мкс
• Сопротивление изоляции: 500 МОм
