- В наличии: 10000
- Модель: DSY-C200L2A2-M17S
- Вес брутто: 2.00kg
- Сертифицировано: ISO, CE
Страну кликните|реальный запас

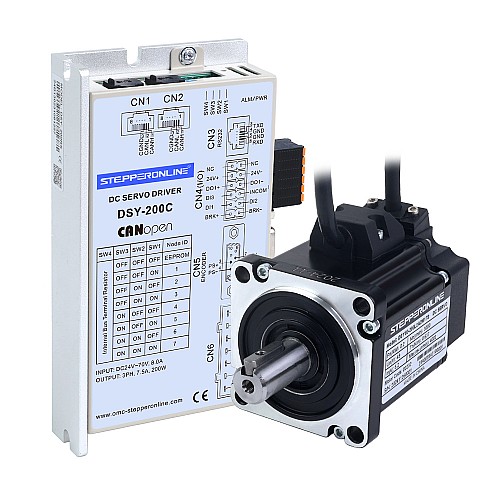

Это новейшая сервосистема постоянного тока серии DSY, состоящая из серводвигателя 48 В постоянного тока мощностью 200 Вт и серводрайвера CANopen 24–70 В постоянного тока мощностью 200 Вт. Номинальный крутящий момент серводвигателя составляет 0,637 Н·м, максимальный крутящий момент — 1,91 Н·м, а номинальная скорость — 3000 об/мин.
Сервосистема DSY-C поддерживает управление коммуникацией по протоколу CANopen со встроенными механизмами обнаружения ошибок и повторной передачи. По сравнению с RS485, она обеспечивает более быстрое время отклика, повышенную помехоустойчивость и поддержку сети с несколькими ведущими устройствами.
Его можно широко использовать в различных приложениях, таких как мобильные роботы (AMR, AGV), сервисные роботы, специальные роботы, логистические склады и сортировка, медицинское оборудование, приборы и легкая текстильная промышленность, где важны ограничения по напряжению и размерам.
Предметы в комплекте
- 1 x DSY-200C: драйвер серводвигателя постоянного тока CANopen мощностью 200 Вт

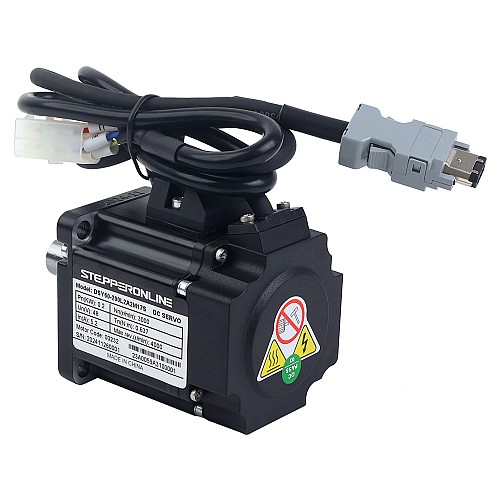

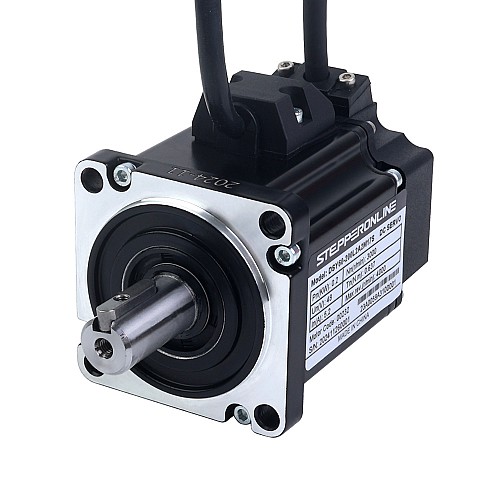

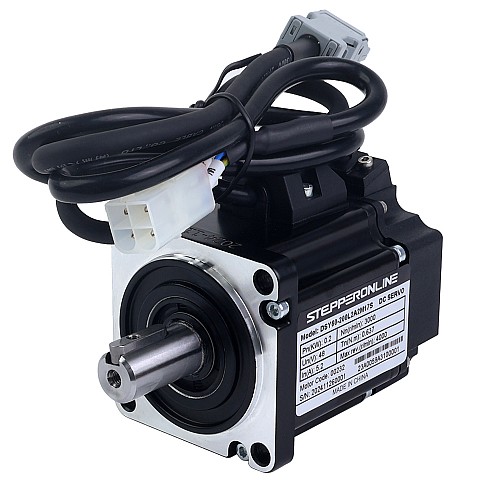

- 1 x DSY60-200L2A2M17S: серводвигатель 200 Вт 48 В постоянного тока, 3000 об/мин, 0,637 Нм, 17-битный энкодер IP65

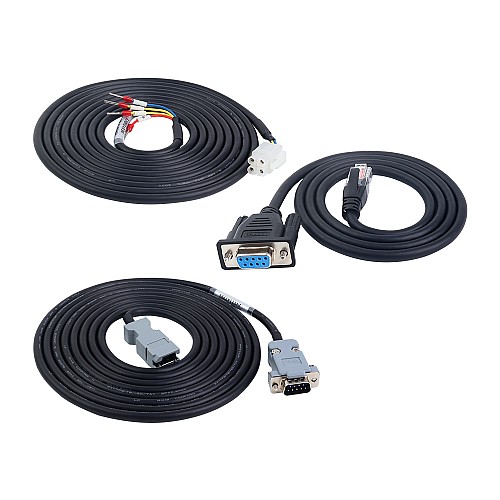

- 1 x P1-DS-03P08M: кабель двигателя длиной 3,0 м
- 1 x E2-DS-03AM: кабель энкодера длиной 3,0 м
- 1 x RS232-5: отладочный кабель длиной 1,0 м
Спецификация сервопривода
- Номер детали: DSY-200C
- Метод управления: CANopen
- Непрерывный выходной ток: 7,5 А
- Максимальный выходной ток: 24,0 А
- Входное напряжение питания: 24–70 В постоянного тока
- Номинальная мощность 200 Вт
- Размеры: 141*75,5*25,4 мм
Технические характеристики серводвигателя
- Номер детали: DSY60-200L2A2M17S
- Номинальная мощность: 200 Вт
- Номинальное напряжение: 48 В постоянного тока
- Номинальный крутящий момент: 0,637 Нм
- Пиковый крутящий момент: 1,91 Нм
- Номинальный ток: 5,2 А
- Номинальная скорость: 3000 об/мин
- Крутящий момент: 0,123 Нм/А
- Сопротивление линии: 0,86 Ом ± 10%
- Индуктивность линии: 1,46 мГн ± 20%
- Инерция: 0,27 кг*м 2 *10 -4
- Энкодер: 17-битный однооборотный магнитный инкрементный энкодер
- Поляки: 10
- Рейтинг IP: IP65
- Диаметр вала: 14 мм
- Длина кабеля: 3 м (опционально доступны длины 1,5 м и 5 м)
Электрические характеристики | |
Входное напряжение (В) | 24 - 70VDC |
Номинальная мощность (Вт) | 200 |
Номинальная скорость (об/мин) | 3000 |
Номинальное напряжение (В) | 48 В постоянного тока |
Номинальный крутящий момент (Нм) | 0.637 |
Пиковая скорость (об/мин) | 4000 |
Пиковый крутящий момент (Нм) | 1.91 |
Разрешение кодера | 17 бит |
Режимы управления | CANopen |
С тормозом | Нет |
Тип кодировщика | Магнитный инкрементный |
Физические характеристики | |
Авиационная вилка или нет | Нет |
Диаметр вала (мм) | 14 |
Интегрировано или нет | Нет |
Метод инвентаризации | Выделенный инвентарь |
Размер рамы (мм) | 60 х 60 |
Рейтинг IP | 65 |
